製品説明
オールステンレス製で、耐水・耐蝕性に優れています。

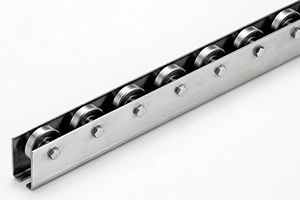

製品画像
SUS製フレーム
仕様

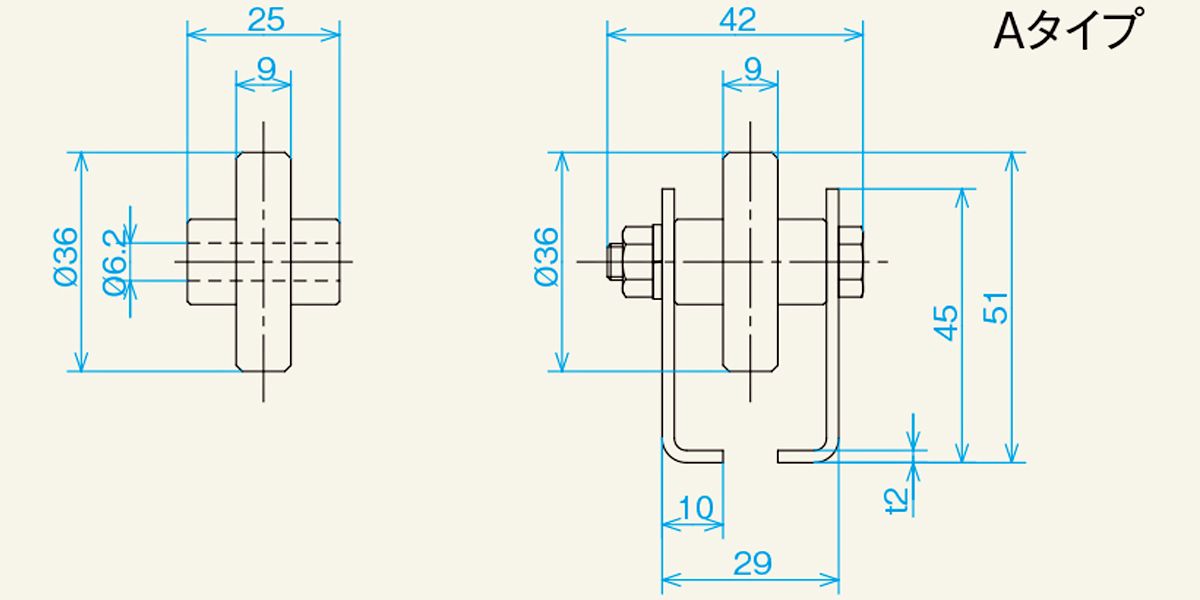

■図面
■仕様
| 型式 | HG-W36SUS |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
36×9×6.2×25 |
| 使用軸 | M6 ×38L（六角） |
| フレーム形状 形状ｈ×Ｗ1×Ｗ2×Ｗ3×t |
 45×29×10×42×2.0 |
| 機高 Ｈ | 51 |
| 全長 Ｌ | 1,800・2,400・3,000 |
| ホイール間隔 P | 50・75・100・150 |
| カーブ中心径 R | 1,000・1,200 |
| ホイール1個当りの耐荷重（kg） | 40 |
| 備考 | 削り出しホイール |
| ストレート1000Lの重量目安（ｋｇ） 50P | 3.27 |
| ストレート1000Lの重量目安（ｋｇ） 75P | 2.69 |
| ストレート1000Lの重量目安（ｋｇ） 100P | 2.44 |
| ストレート1000Lの重量目安（ｋｇ） 150P | 2.19 |
単位：mm
