ALR-PR-57908W ローラ付タイプエアーリフト ストローク:30㎜ 中荷重タイプ 全長908L
エアリフト>ローラ付タイプエアーリフト
ALR-PR-57908W

製品説明
■取り付けが簡単
■ホースを2本使用しているので、力が強く、より安定している。
■小さな搬送物は1台で対応可能。
■近接スイッチ取付可能です。
■ストローク:30mm
■中荷重用

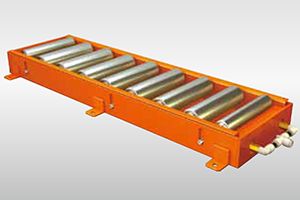

製品画像
型式の選び方
ALR-PR
型式
-
57908W
機長:908㎜
-
#
接続口径
・無記号:Φ12(標準)
-
#
塗装色
・無記号:オレンジ(標準色)
・G:メジャーグリーン
・Y:イエロー
-
#
近接スイッチ
・無記号:なし
・KA:1・2(数量)
・KB:1・2(数量)
・KC:1・2(数量)
ブラケットのみの場合はKを省いて下さい。
仕様

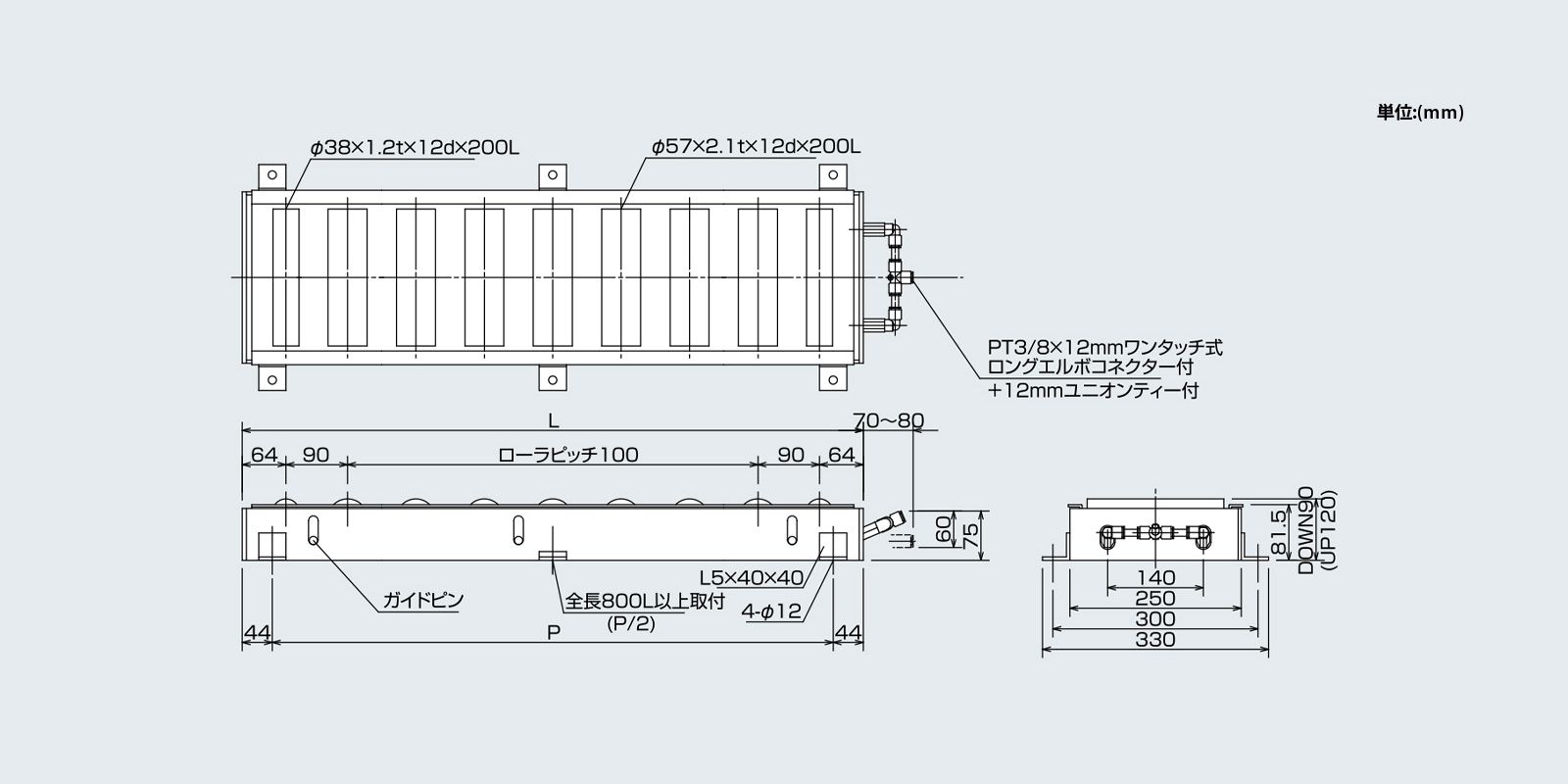

■図面

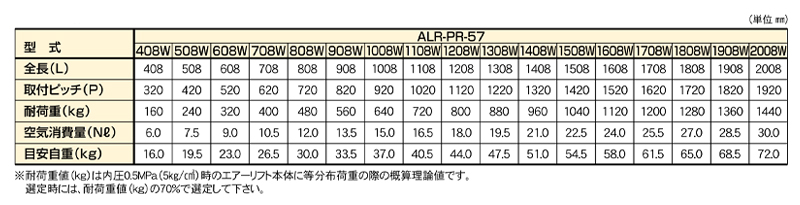

■仕様

型式 ALR-PR-57908W
全長(L) 908
取付ピッチ(P) 820
耐荷重(kg) 560
空気消費量(Nℓ) 13.5
目安自重(kg) 33.5
・単位:㎜
・耐荷重値(kg)は内圧0.5MPa(5㎏/㎤)時のエアーリフト本体に等分布荷重の際の概算理論値です。選定時には耐荷重値(㎏)の70%で選定して下さい。

■その他

関連製品一覧表 ALR-PR-57908W ローラ付タイプエアーリフト ストローク:30㎜ 中荷重タイプ 全長908L

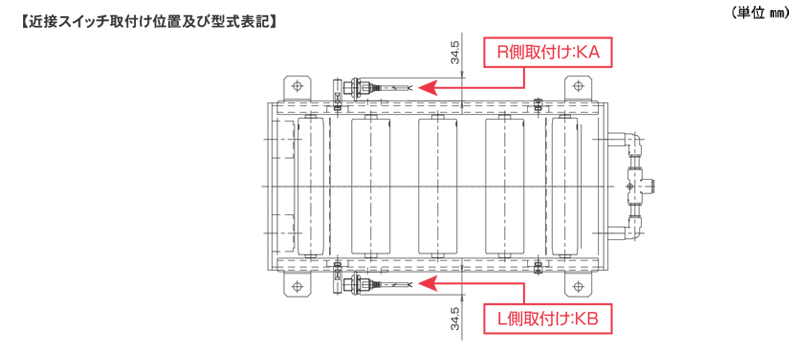

近接スイッチ取付け位置及び型式表記 ALR-PR-57908W ローラ付タイプエアーリフト ストローク:30㎜ 中荷重タイプ 全長908L
