製品説明
■取り付けが簡単にできます。
■短納期です
■低コスト製品です。
■機高が低くてコンパクトです。
■使い方は自由自在。
■工場用エアーで使用可能です。
■近接スイッチ取付可能です。
■ストローク:30ｍｍ
■中荷重用
■短納期です
■低コスト製品です。
■機高が低くてコンパクトです。
■使い方は自由自在。
■工場用エアーで使用可能です。
■近接スイッチ取付可能です。
■ストローク:30ｍｍ
■中荷重用

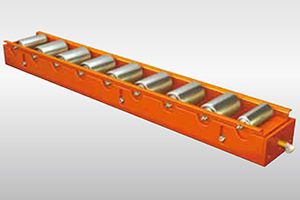

製品画像
標準色（無記号）
・オレンジ（C12-60X)
・マンセル記号：2.5YR 6/14 近似
・オレンジ（C12-60X)
・マンセル記号：2.5YR 6/14 近似
標準色G
・メジャーグリーン
（S31-513 日本塗料工業規格)
・マンセル記号：2.5G 6/3 近似
・メジャーグリーン
（S31-513 日本塗料工業規格)
・マンセル記号：2.5G 6/3 近似
準標準色Y
・イエロー
（C19-75X 日本塗料工業規格)
・マンセル記号：10YR7.5/14 近似
・イエロー
（C19-75X 日本塗料工業規格)
・マンセル記号：10YR7.5/14 近似
型式の選び方
ALR-PR型式
|
- |
572008M機長：2008㎜
|
- |
#接続口径
・無記号：Φ10（標準） ・2:Φ12 |
- |
#塗装色
・無記号：オレンジ（標準色） ・G：メジャーグリーン ・Y：イエロー |
- |

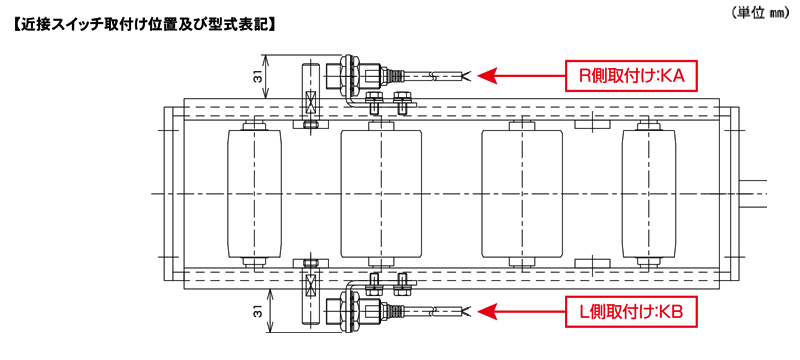

#近接スイッチ
・無記号：なし ・KA：1・2（数量） ・KB：1・2（数量） ブラケットのみの場合はKを省いて下さい。 |
仕様

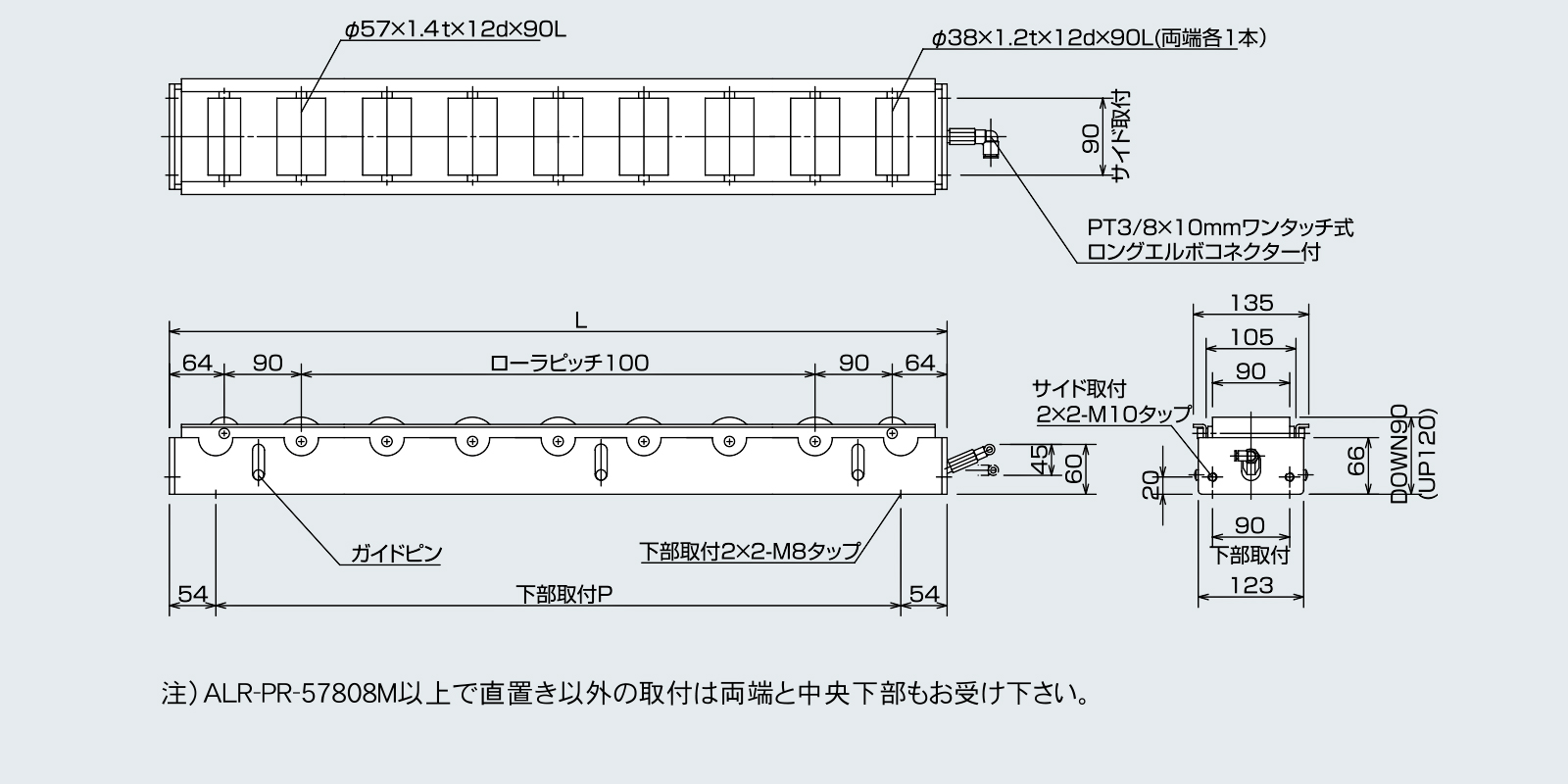

■図面

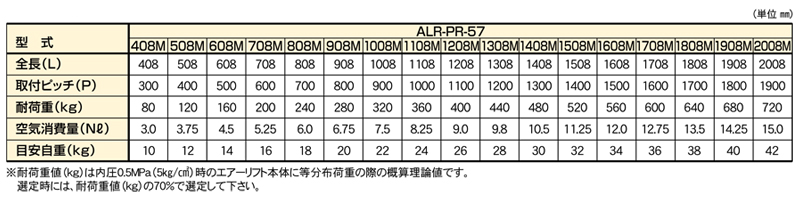

■仕様
| 型式 | ALR-PR-572008M |
|---|---|
| 全長（L） | 2008 |
| 取付ピッチ（P） | 1900 |
| 耐荷重（kg） | 720 |
| 空気消費量（Nℓ） | 15.0 |
| 目安自重（kg） | 42 |
・単位：㎜
・耐荷重値(kg)は内圧0.5MPa(5㎏/㎤)時のエアーリフト本体に等分布荷重の際の概算理論値です。選定時には耐荷重値(㎏)の70％で選定して下さい。
・耐荷重値(kg)は内圧0.5MPa(5㎏/㎤)時のエアーリフト本体に等分布荷重の際の概算理論値です。選定時には耐荷重値(㎏)の70％で選定して下さい。
■その他
ダウンロード
ALR-PR-572008M
