ALR-PR-571308H　ローラ付タイプエアーリフト　ストローク：20㎜　重荷重タイプ　全長1308L
エアリフト>ローラ付タイプエアーリフト
ALR-PR-571308H

製品説明
■ローラを取り付けた上部フレームがアップダウンします。
■フリーローララインの方向転換機に最適です。
■機高が90㎜と低く、既存のローラコンベヤ（φ57×100P）のローラを1本取り外すだけで取り付けができます。（搬送物の渡り間隔200㎜）
■近接スイッチ取付け可能です。
■ストローク:20ｍｍ
■重荷重用

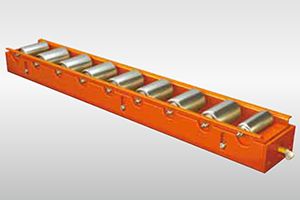

製品画像
型式の選び方
ALR-PR
型式
-
571308H
機長：1308㎜
-
#
接続口径
・無記号：Φ6（標準）
-
#
塗装色
・無記号：オレンジ（標準色）
・G：メジャーグリーン
・Y：イエロー
-
#
近接スイッチ
・無記号：なし
・KA：1・2（数量）
・KB：1・2（数量）
ブラケットのみの場合はKを省いて下さい。
↑PAGE　TOP
仕様

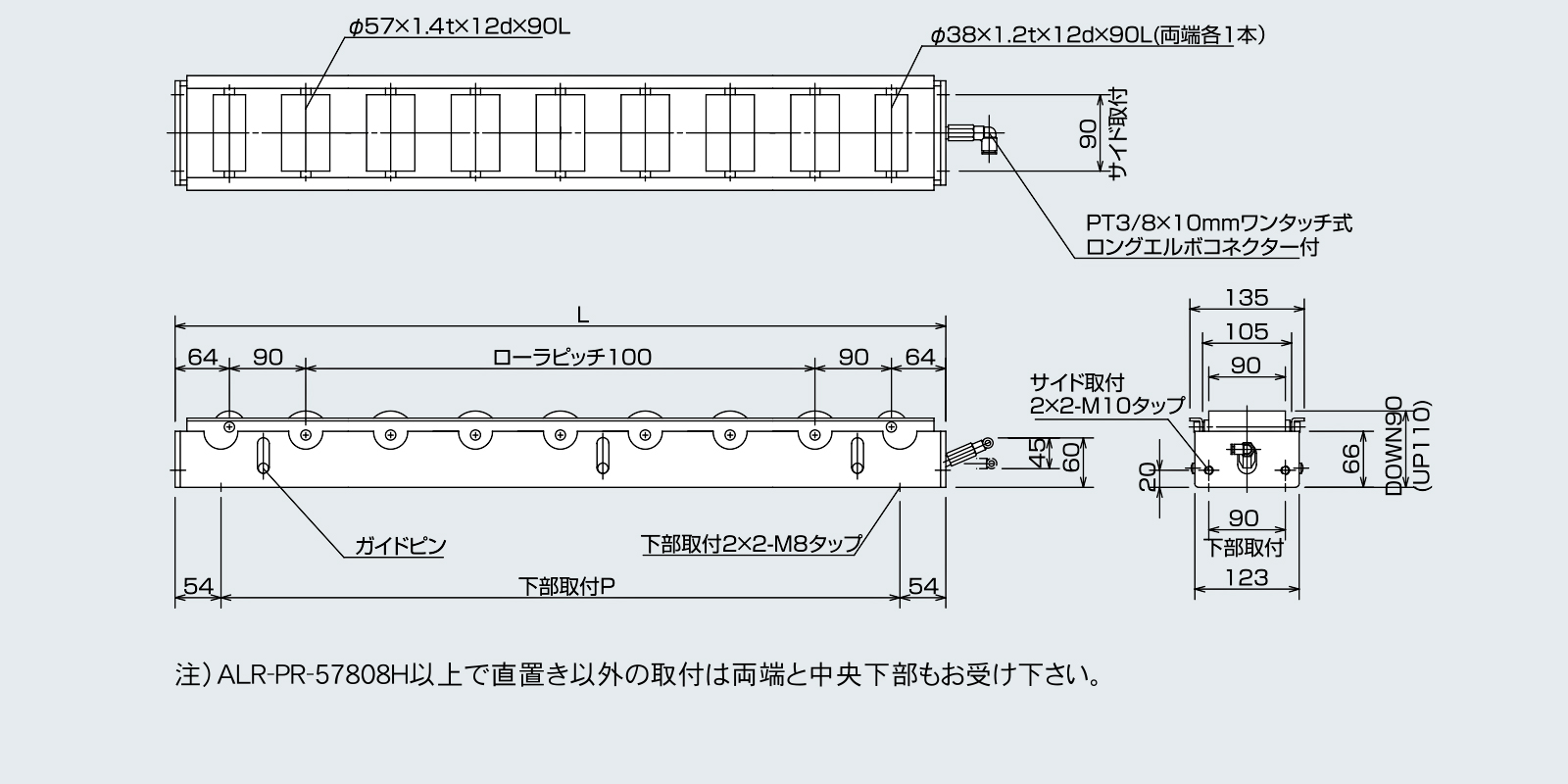

■図面



■仕様

型式 ALR-PR-571308H
全長（L） 1308
取付ピッチ（P） 1200
耐荷重（kg） 1100
空気消費量（Nℓ） 9.8
目安自重（kg） 28
・単位：㎜
・耐荷重値(kg)は内圧0.5MPa(5㎏/㎤)時のエアーリフト本体に等分布荷重の際の概算理論値です。選定時には耐荷重値(㎏)の70％で選定して下さい。

■その他

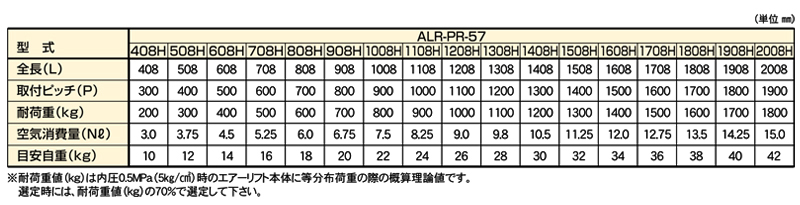

関連製品一覧表　ALR-PR-571308H　ローラ付タイプエアーリフト　ストローク：20㎜　重荷重タイプ　全長1308L

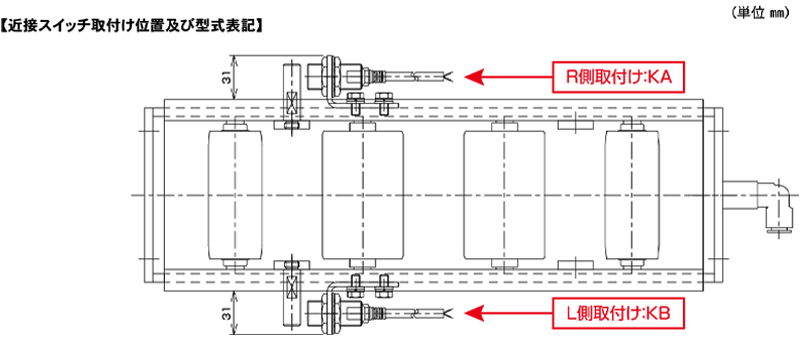

近接スイッチ取付け位置及び型式表記　ALR-PR-571308H　ローラ付タイプエアーリフト　ストローク：20㎜　重荷重タイプ　全長1308L
