ALR-PR-571108D　ローラ付タイプエアーリフト　ストローク：30㎜　中荷重タイプ　下降速度調整機能付　全長1108L
エアリフト>ローラ付タイプエアーリフト
ALR-PR-571108D

製品説明
■モーター内蔵のローラを取り付けた上部フレームがアップダウンします。
■機高が90㎜と低く、低床式の方向転換装置に最適です。
■ホースを2本使用しているので高い積載荷重と安定した動作が実現できます。
■近接スイッチ取付け可能です。
■ストローク:30ｍｍ
■中荷重用

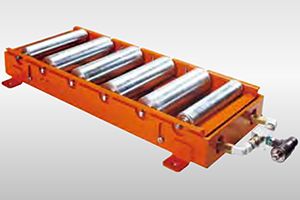

製品画像
型式の選び方
ALR-PR
型式
-
571108D
機長：1108㎜
-
#
仕様オプション
・T：モータローラと
　フリーローラとを一本毎
・B：モータローラブレーキ付き
　但しローラ巾314L
※ブレーキ付きの場合はインバータは使用できません。
-
#
接続口径
・無記号：Φ12（標準）
・2:Φ16
-
#
塗装色
・無記号：オレンジ（標準色）
・G：メジャーグリーン
・Y：イエロー
-
#
近接スイッチ
・無記号：なし
・KA：1・2（数量）
・KB：1・2（数量）
ブラケットのみの場合はKを省いて下さい。
-
#
速度
-
#
周波数
↑PAGE　TOP
仕様

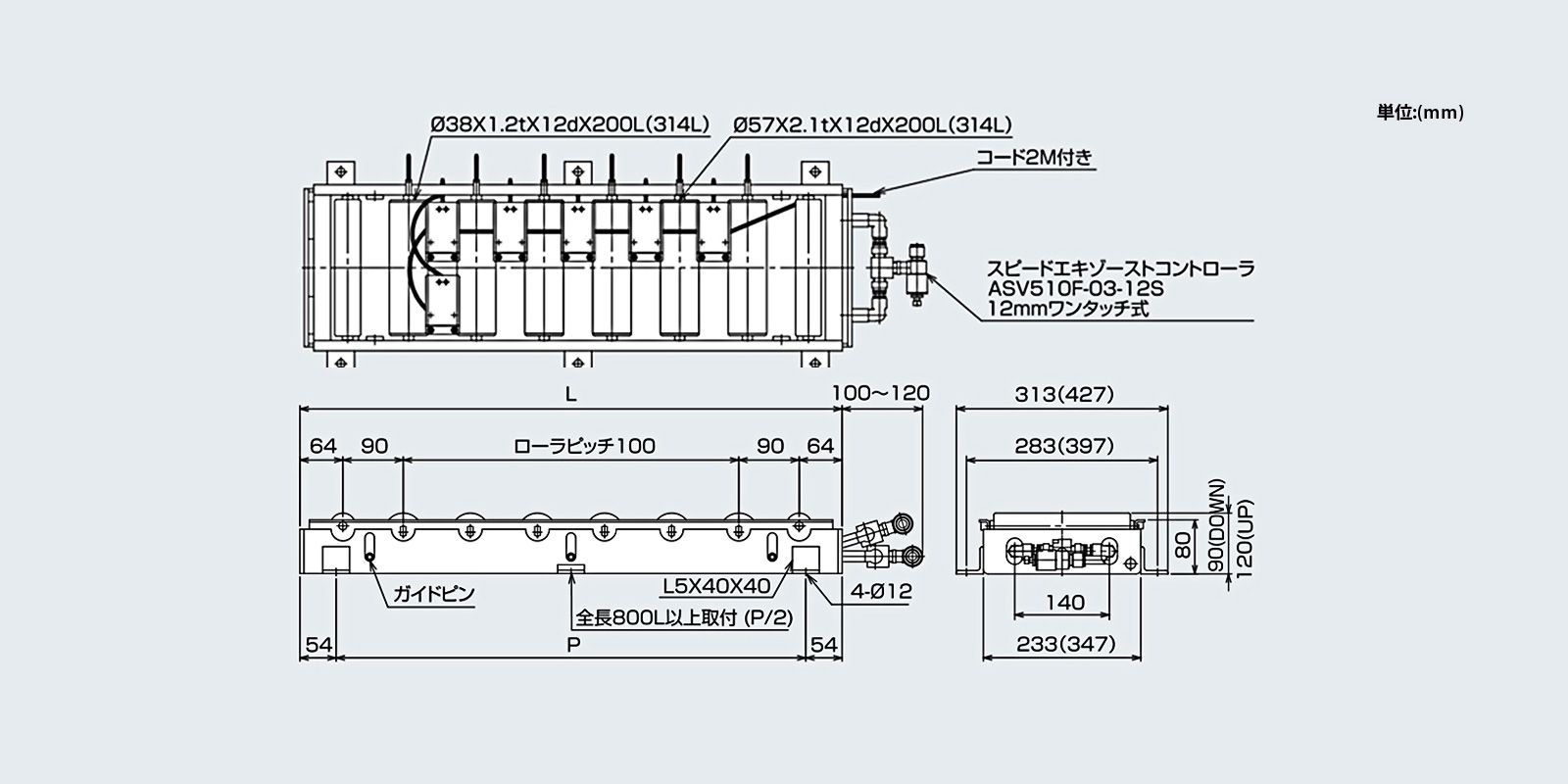

■図面



■仕様

型式 ALR-PR-571108D
全長（L） 1108
取付ピッチ（P） 1000
モータローラ本数 9
空気消費量（Nℓ） 17
目安自重（kg） 49.5
・単位：㎜
・耐荷重値(kg)は内圧0.5MPa(5㎏/㎤)時のエアーリフト本体に等分布荷重の際の概算理論値です。選定時には耐荷重値(㎏)の70％で選定して下さい。

■その他

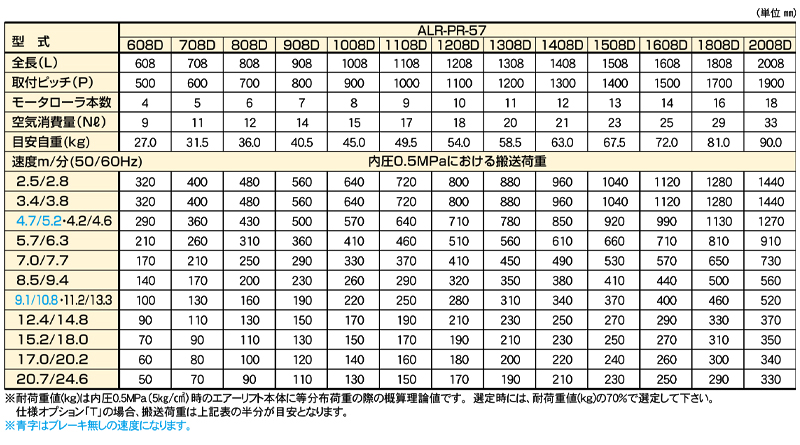

関連製品一覧表　ALR-PR-571108D　ローラ付タイプエアーリフト　ストローク：30㎜　中荷重タイプ　下降速度調整機能付　全長1108L

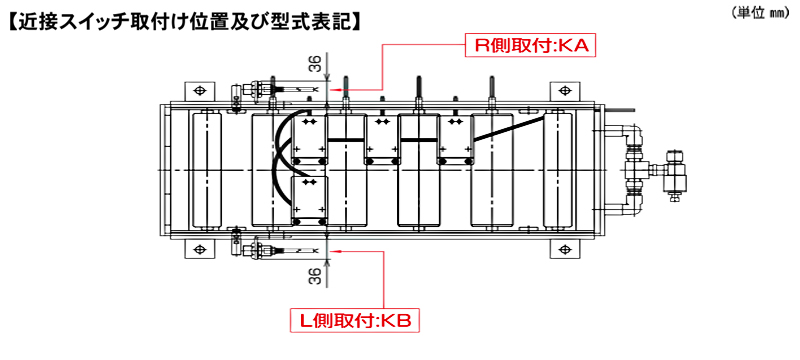

近接スイッチ取付け位置及び型式表記　ALR-PR-571108D　ローラ付タイプエアーリフト　ストローク：30㎜　中荷重タイプ　下降速度調整機能付　全長1108L
