ALB-SB-1500 標準エアーリフト ストローク:30㎜ 中荷重タイプ 全長1500L
エアリフト>標準エアーリフト
ALB-SB-1500

製品説明
■サイドガイドピン方式
■上から簡単に取り付けができます。
■近接スイッチ取付可能です。
■ストローク:30mm
■中荷重用

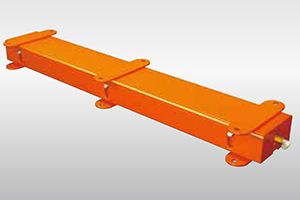

製品画像
型式の選び方
ALB-SB
型式
-
1500
機長:1500㎜
-
#
接続口径
・無記号:Φ10(標準)
・2:Φ12
-
#
塗装色
・無記号:オレンジ(標準色)
・G:メジャーグリーン
・Y:イエロー
-
#
近接スイッチ
・無記号:なし
・KA:1・2(数量)
・KB:1・2(数量)
・KC:1・2(数量)
ブラケットのみの場合はKを省いて下さい。
仕様

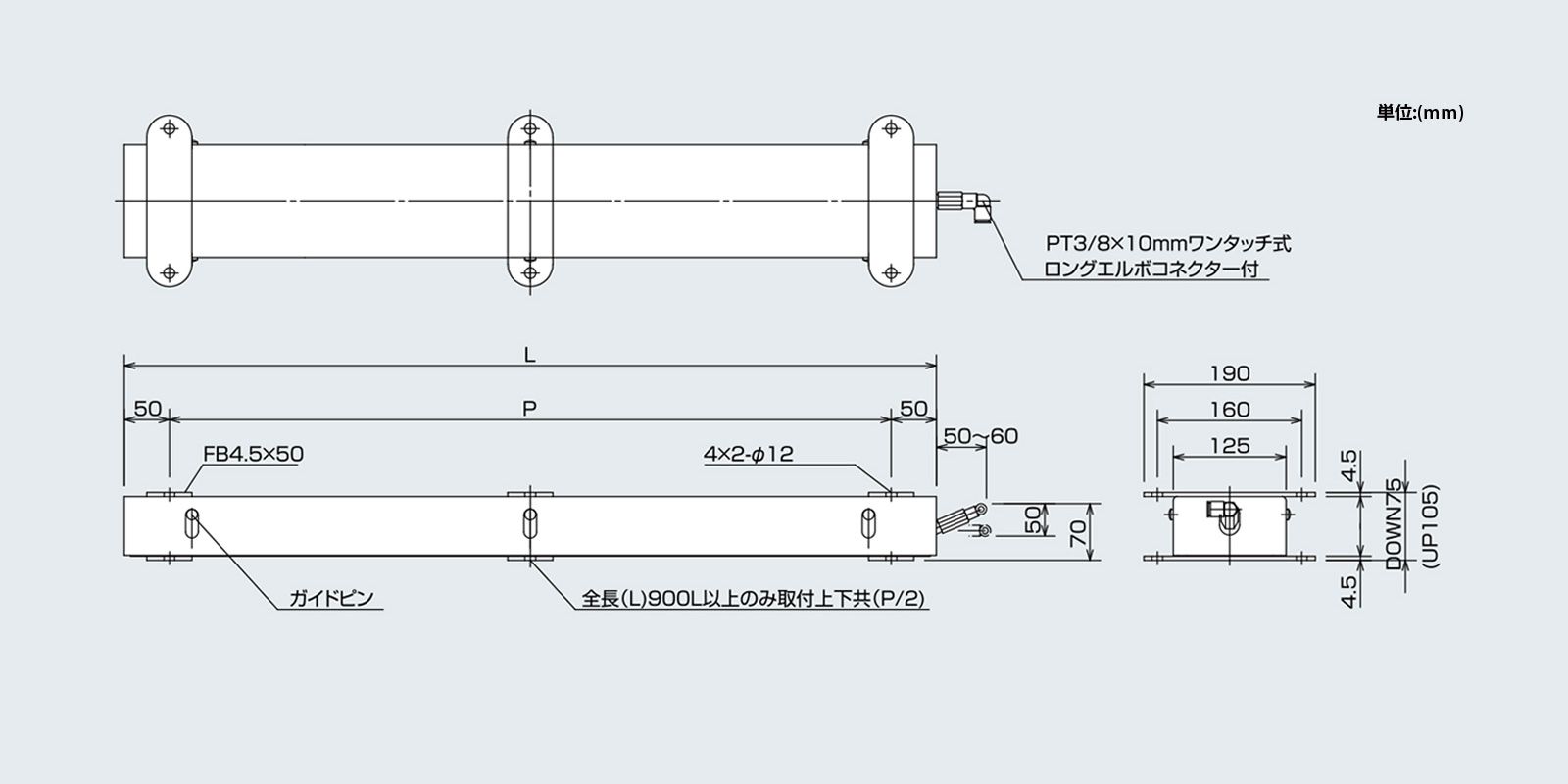

■図面



■仕様

型式 ALB-SB-1500
全長(L) 1500
取付ピッチ(P) 1400
耐荷重(kg) 540
空気消費量(Nℓ) 11.25
目安自重(kg) 37.0
・単位:㎜
・耐荷重値(kg)は内圧0.5MPa(5㎏/㎤)時のエアーリフト本体に等分布荷重の際の概算理論値です。選定時には耐荷重値(㎏)の70%で選定して下さい。

■その他

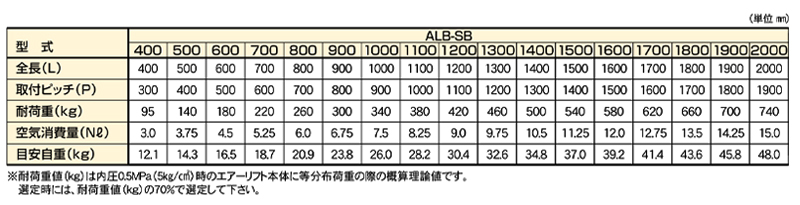

関連製品一覧表 ALB-SB-1500 標準エアーリフト ストローク:30㎜ 中荷重タイプ 全長1500L

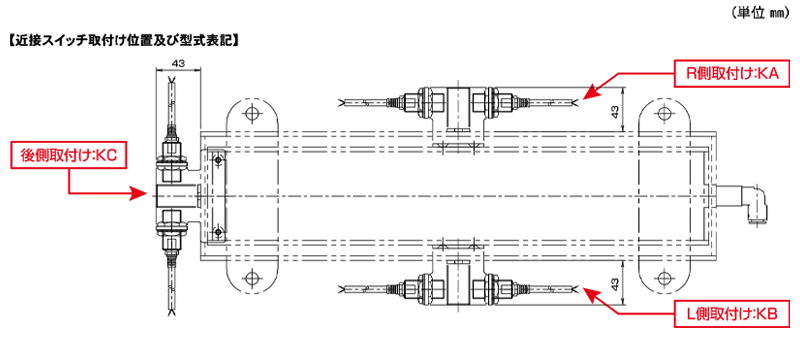

近接スイッチ取付け位置及び型式表記 ALB-SB-1500 標準エアーリフト ストローク:30㎜ 中荷重タイプ 全長1500L
