ALB-MB-700N　標準エアーリフト　ストローク：20㎜　軽荷重タイプ　全長700L　
エアリフト>標準エアーリフト
ALB-MB-700N

製品説明
■サイドガイドピン方式
■最小スペースでのアップダウン装置の設計に最適です。
■取付プレートは、タップ穴加工です。
■近接スイッチ取付可能です。
■ストローク：20ｍｍ
■軽荷重用

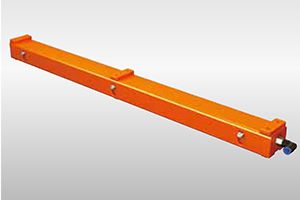

製品画像
型式の選び方
ALB-MB
型式
-
700N
機長：700㎜
-
#
接続口径
・無記号：Φ6（標準）
-
#
塗装色
・無記号：オレンジ（標準色）
・G：メジャーグリーン
・Y：イエロー
-
#
近接スイッチ
・無記号：なし
・KA：1･2（数量）
・KB：1･2（数量）
ブラケットのみの場合はKを省いて下さい。
↑PAGE　TOP
仕様

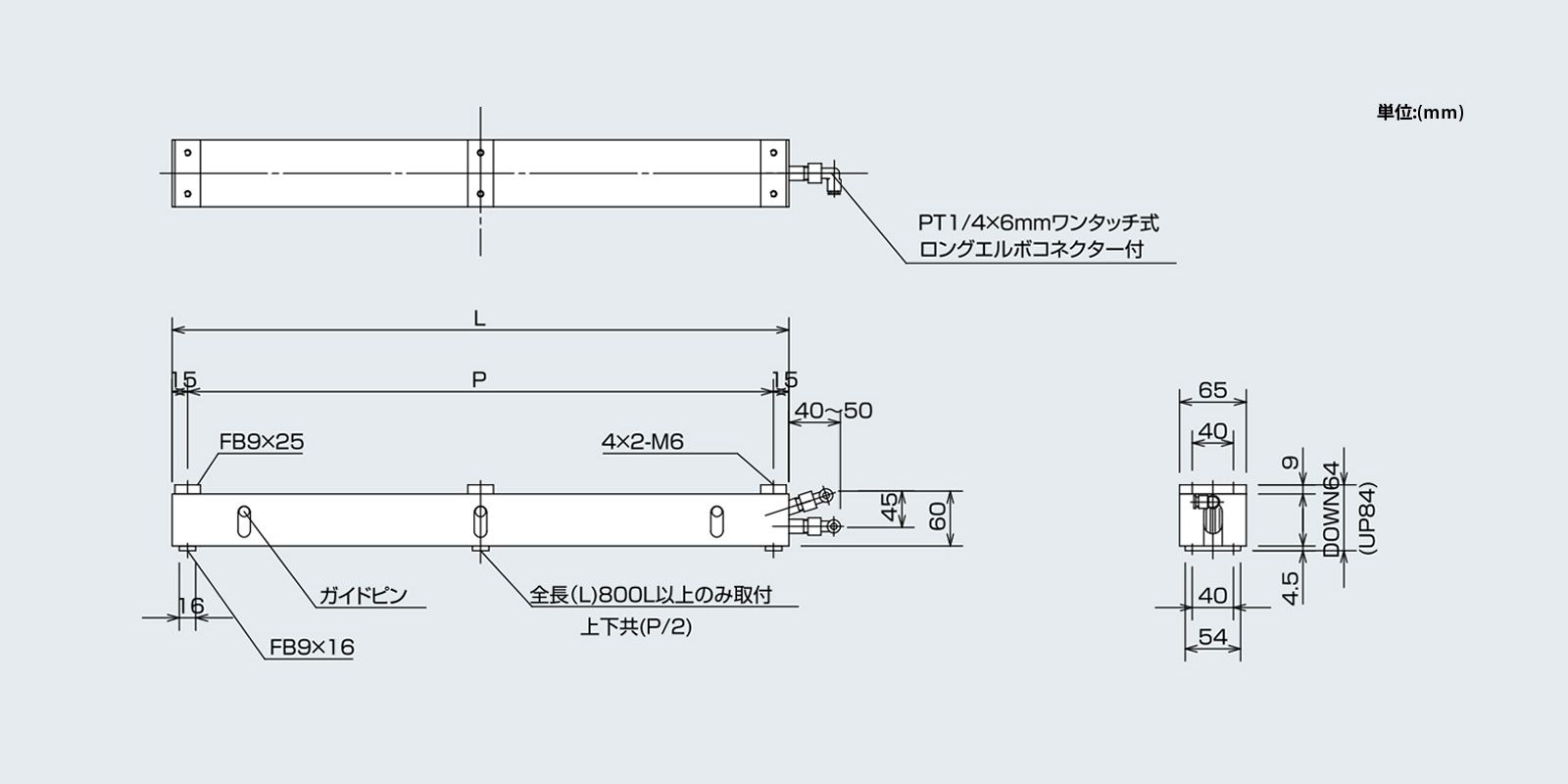

■図面



■仕様

型式 ALB-MB-700N
全長（L） 700
取付ピッチ（P） 670
耐荷重（kg） 170
空気消費量（Nℓ） 2.8
目安自重（kg） 8.0
・単位：㎜
・耐荷重値(kg)は内圧(0.5㎏/㎤)時のエアーリフト本体に等分布荷重の際の概算理論値です。選定時には耐荷重値(㎏)の70％で選定して下さい。

■その他

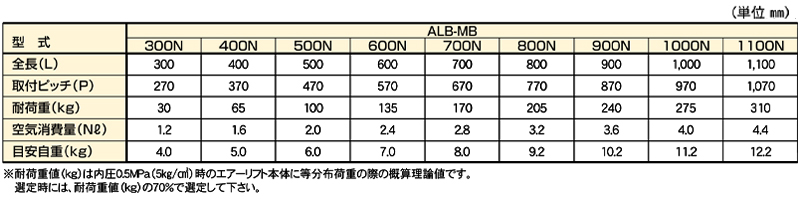

関連製品一覧表　ALB-MB-700N　標準エアーリフト　ストローク：20㎜　軽荷重タイプ　全長700L　

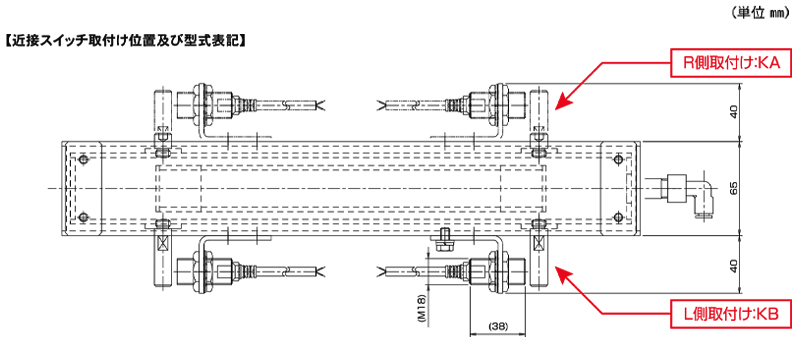

近接スイッチ取付け位置及び型式表記　ALB-MB-700N　標準エアーリフト　ストローク：20㎜　軽荷重タイプ　全長700L　
