最新更新日 2019年01月30日
製品説明
■洗浄・乾燥・加熱・冷却ラインに最適です。
スプロケットによる駆動方式のため、ベルトの蛇行スリップがありません。
ネットは搬送物に合わせて選定できます。
■目安搬送能力(全長3m 300BW 乾燥時):10kg/ 全長
■ステンレス製
■センタードライブ/ヘッドドライブ
■軽量機種
■インバータ変速
■IP65
スプロケットによる駆動方式のため、ベルトの蛇行スリップがありません。
ネットは搬送物に合わせて選定できます。
■目安搬送能力(全長3m 300BW 乾燥時):10kg/ 全長
■ステンレス製
■センタードライブ/ヘッドドライブ
■軽量機種
■インバータ変速
■IP65
製品画像

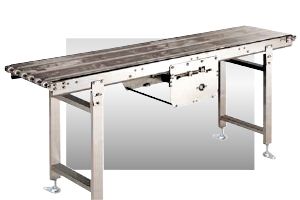

AR90-CN
※脚はオプションです。
※脚はオプションです。

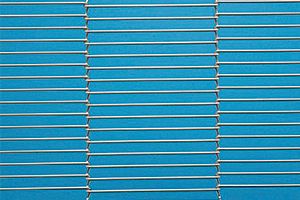

チョコネット
※標準機種としては耐熱温度80℃まで
80℃以上でご使用の場合はお問合せ下さい
※標準機種としては耐熱温度80℃まで
80℃以上でご使用の場合はお問合せ下さい
型式の選び方
AR901AR901：90Hフレーム 2B材
AR902：90Hフレーム #400研磨材 |
- |
ＣN1ネットベルトタイプ
CN1 センタードライブ CN2H 中空軸 |
- |
300ベルト幅 (mm)
|
- |
1,500機長 (mm)
|
- |

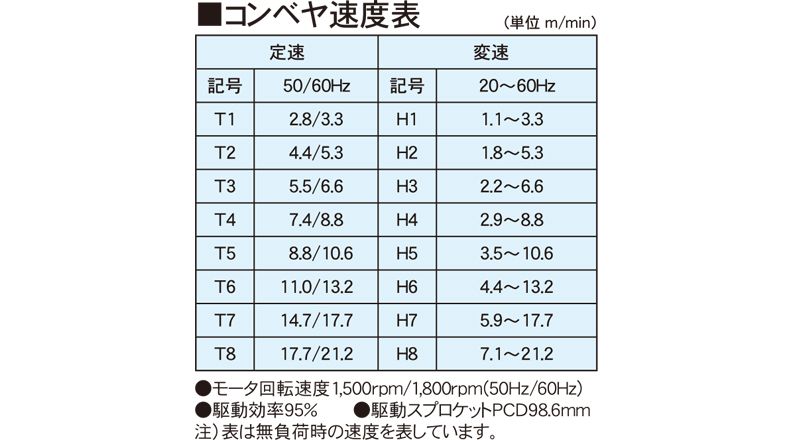

H6Ｔ 定速
Ｈ 変速 数字 速度記号 |
- |
A200A 単相100V
B 単相200V C 三相200V 数字 モータ出力 |
仕様

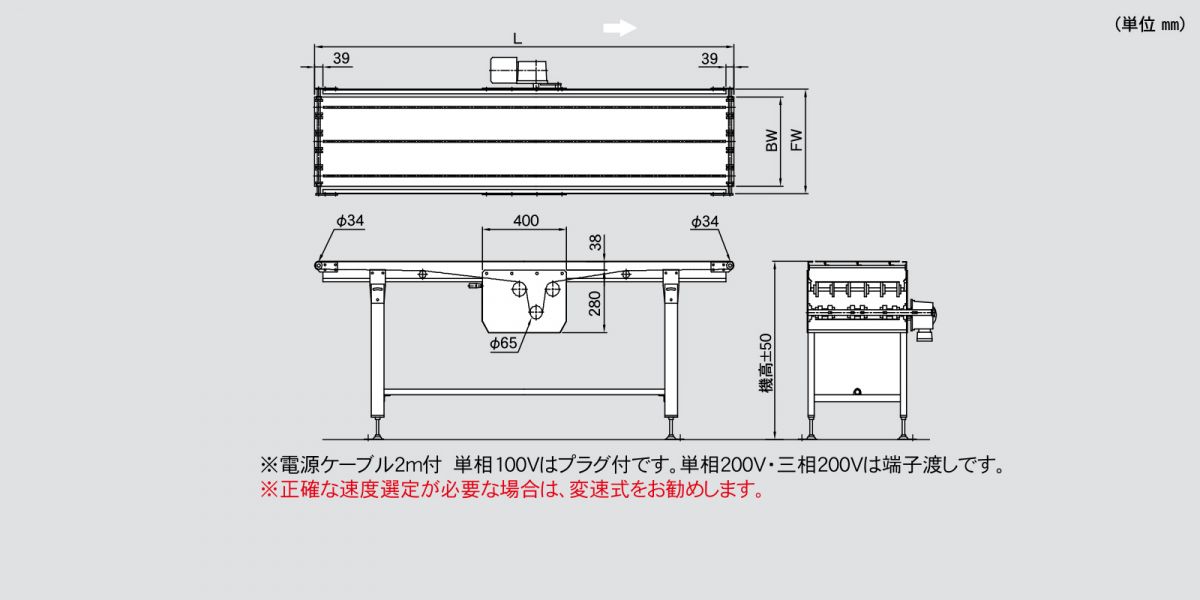

■図面
■仕様
| 型式 | AR90-CN |
|---|---|
| ベルト幅（BW）/ 機幅（FW） | ・200 / 280 ・250 / 330 ・300 / 380 ・400 / 480 ・500 / 580 ・600 / 680 ・700 / 780 ・800 / 880 |
| 機長（L） | 1,000～6,000 |
| 機高（H） | min500 |
| フレーム | SUS304 90H（901：2B材 902：#400研磨材） |
| ベルト | チョコネット Φ1.6×7.3ピッチ（スプロケットは標準樹脂製） |
| 搬送能力 | 10（Kg/台） |
| モータ出力 | 200W（※単相100V、200Vの場合は変速となります） |
| 電源 | AC100V（単相）・AC200V（単相）・AC200V（三相） |
| オプション | ガイド・脚・ON/OFFスイッチ |
・単位：㎜
■その他
