製品説明
■衛生設計、ビン洗浄ラインに!シンプルな構造のヘッドドライブ方式のトップチェーンコンベヤです。
樹脂製トップチェーンを使用した丈夫で衛生的なコンベヤでスムーズな搬送が可能です。
■目安搬送能力(全長3m 114.3PW 乾燥時):３0kg/ 全長
■ステンレス製
■ヘッドドライブ
■軽量機種
■インバータ変速
■IP65
樹脂製トップチェーンを使用した丈夫で衛生的なコンベヤでスムーズな搬送が可能です。
■目安搬送能力(全長3m 114.3PW 乾燥時):３0kg/ 全長
■ステンレス製
■ヘッドドライブ
■軽量機種
■インバータ変速
■IP65

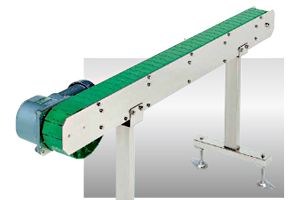

製品画像
AR12-TC
※脚はオプションです。
※脚はオプションです。
型式の選び方
AR121AR121：125Hフレーム 2B材
AR122：125Hフレーム #400研磨材 |
- |
TC2樹脂トップチェーンカーブタイプ
TC2H 中空軸 |
- |
82.6チェーン幅 (mm)
|
- |
90R数字 角度
R R型 L L型 |
- |
1,000＋1,500機長(mm)
L1+L2 |
- |
H6Ｔ 定速
Ｈ 変速 数字 速度記号 |
- |
C200A 単相100V
B 単相200V C 三相200V 数字 モータ出力 |
仕様

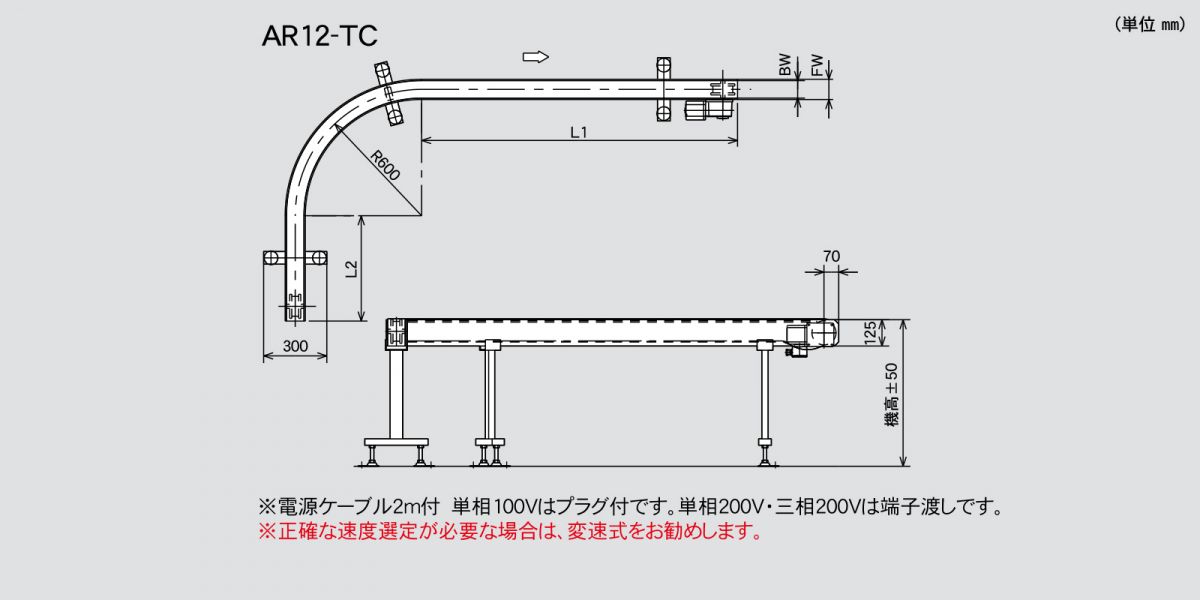

■図面
■仕様
| 型式 | AR12-TC |
|---|---|
| ベルト幅（BW）/ 機幅（FW） | ・82.6 / 96 ・114.3 / 128 ・190.5 / 190.5 |
| 機長（L) | L1+曲線部+L2 チェーン中心長さmax4,000（最小中心半径600R） |
| 機高（H） | min400 |
| フレーム | SUS304 125H（121：2B材 122：#400研磨材） |
| チェーン | 樹脂製トップチェーン |
| 搬送能力 | 30（Kg/台） |
| モータ出力 | 200W（※単相100V、200Vの場合は変速となります） |
| 電源 | AC100V（単相）・AC200V（単相）・AC200V（三相） |
| オプション | ガイド・脚・ON/OFFスイッチ |
・単位：㎜

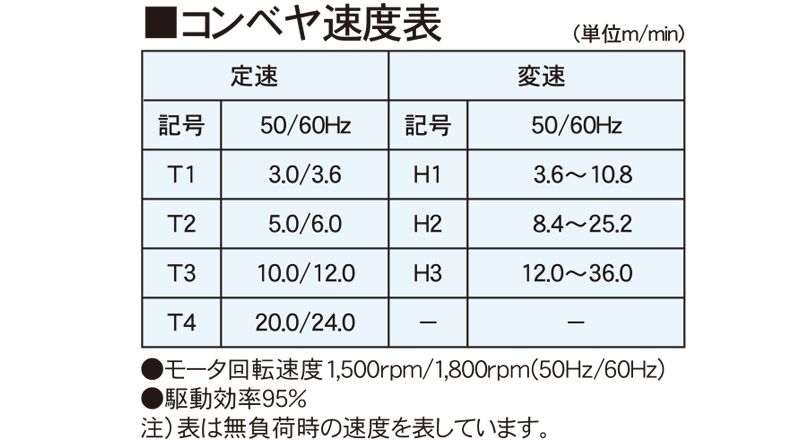

■その他
