製品説明
■アルミフレームを標準採用して景観の優れた連続垂直搬送機です。
定点の2か所を省スペースで垂直に連続で搬送します。
搬送能力Max1200ヶ(600ヶ)/時間とバーチカルコンベヤ(連続搬送)ならではのハイレベルば搬送を実現します。
■アルミ製
■連続搬送
■搬送荷重 Max100㎏
※搬送能力につきましては、諸条件により異なりますのでご確認願います。
定点の2か所を省スペースで垂直に連続で搬送します。
搬送能力Max1200ヶ(600ヶ)/時間とバーチカルコンベヤ(連続搬送)ならではのハイレベルば搬送を実現します。
■アルミ製
■連続搬送
■搬送荷重 Max100㎏
※搬送能力につきましては、諸条件により異なりますのでご確認願います。

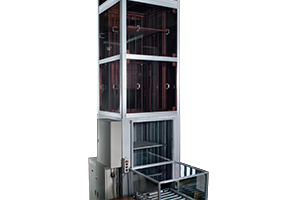

製品画像
画像はZ型タイプです。

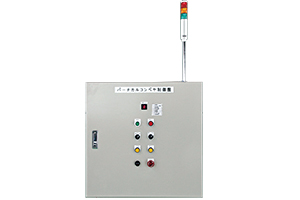

制御盤
(シグナルタワーはオプション)
(シグナルタワーはオプション)
型式の選び方
MCACM:型番
C：タイプ(ケース搬送用) A：アルミタイプ C：搬送方向（出入口同一面型） |
- |
100耐荷重(Max100㎏)
|
- |
6000揚程(㎜)
|
- |
600公称間口(㎜)
|
- |
820公称奥行(㎜)
|
- |
30搬送速度(m/min)
|
- |
1.5モータ容量(kW)
|
仕様

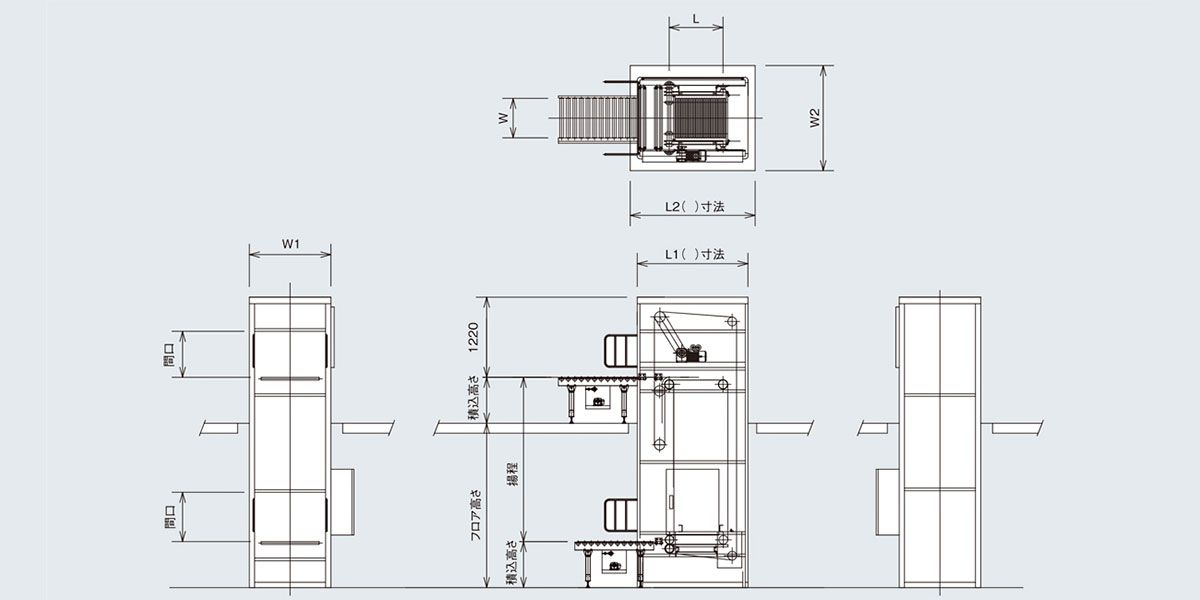

■図面
■仕様
| 型式 | MCAC-100 |
|---|---|
| 搬送方向 | C型（出入口同一面型） |
| 駆動方式 | チェーン駆動（#60） |
| 積載荷重 | Max 100㎏ / スラット（寸法表に明記） |
| 揚程 | Max 6,000 |
| 積込高さ | Min600 |
| 公称間口（W) | 500W 600W |
| 公称奥行（L) | 630L 820L |
| 搬送速度 | 15m/min 20m/min 25m/min 30m/min |
| モータ出力 | 0.4kW 0.75kW 1.5kW |
| 動力電源 | AC220V（三相）×60Hz AC200V（三相）×50Hz |
| 制御電源 | 標準：DC24V オプション：AC200V（単相）、AC100V |
| 外装 | 標準：ペット樹脂張 |
| 塗装色 | 一部メジャーグリーン S31-513（日本塗料工業規格）マンセル記号2.5G 6/3近似 |
| 安全装置 | 停止不良検知PH、乗り込み確認PH、払い出し検知、オプション（製品高さ検知PH、落下検知PH） |
| 別途見積 | 積込みコンベヤ、制御盤、操作盤、機内電気配線工事 |

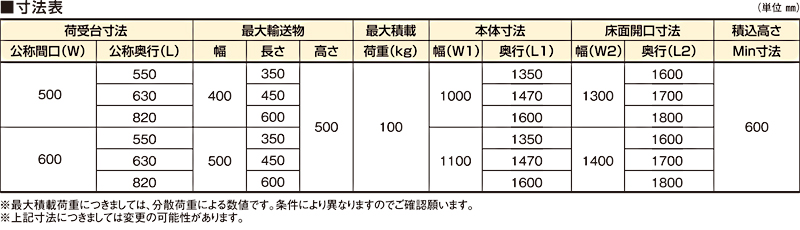

※単位：㎜
※搬送能力につきましては、諸条件により異なりますのでご確認願います。
※搬送能力につきましては、諸条件により異なりますのでご確認願います。
■その他
