  4. ローラ単体　型式の見方・仕様一覧（Sシリーズ）
ローラ単体　型式の見方（Sシリーズ）

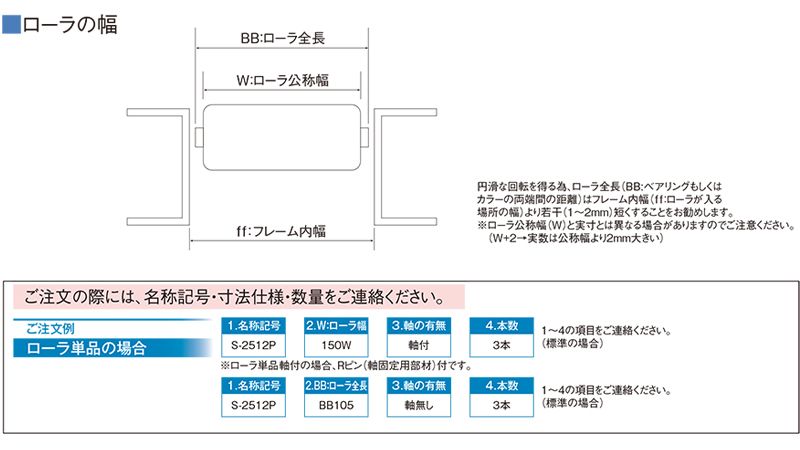

ローラ幅の説明　注文方法　スチール製グラビティローラコンベヤ(Sシリーズ)

型式の見方　スチール製グラビティローラコンベヤ(Sシリーズ)

ローラ単体　仕様一覧表（Sシリーズ）

■ スチール製ローラ

ローラ径 ローラ単体型式 ローラ寸法 ローラ幅 ローラ仕様 ベアリング 標準軸仕様（※注1） ローラ1本当りの強度目安(Kg) （※注2） 特徴・用途
外径
(φ)		 肉厚
(ｔ)		 軸穴
(φ)		 標準ローラ幅
（公称）W		 標準
ローラ全長
BB		 製作可能幅（W ） フリー
サイズ		 材質 表面処理 仕様 軸径（φ）
公称（実寸）		 形状 加工 材質
最短幅（W） 最長幅（W） 90Ｗ 150Ｗ 240Ｗ 305Ｗ 390Ｗ 490Ｗ 620Ｗ 690Ｗ 790Ｗ 890Ｗ 990Ｗ 1,090Ｗ
φ12 S-1216NB 12.0 1.6 5.0 90・150・240・305・390 W+8 50 500 ○ STKM11A 三価 クロームめっき 685ZZ 5（4.93） 丸棒 両ピン SS400 40 27 17 13 10 - - - - - -   ローラ径φ12、小物部品搬送に適し、高耐久タイプ
φ19 S-1912P 19.1 1.2 6.2 90・150・240・305・390・490 W+8 90 490 ○ STKM12A 溶融亜鉛めっき プレス 6（5.9） パイプ 両ツブシ STKM11A 40 36 22 17 13 11 - - - - -   軽量小物搬送に最適、安価タイプ
φ19 S-1912NB 19.1 1.2 6.0 90・150・240・305・390・490 W+8 90 490 ○ STKM12A 溶融亜鉛めっき 696ZZ 6（5.9） パイプ 両ツブシ STKM11A 40 36 22 17 13 11 - - - - -   軽量小物搬送に最適、規格ベアリング・高耐久タイプ
φ25 S-2512P 25.4 1.2 8.2 90・150・240・305・390・490 W+8 90 490 ○ STKM 溶融亜鉛めっき プレス 8（7.9） パイプ 両ツブシ STKM11A 60 55 45 35 25 15 - - - - -   軽量小物搬送に最適、安価タイプ
φ28 S-2812NB 28.6 1.2 8.0 90・150・240・305・390・490 W+8 90 490 ○ STKM12A 溶融亜鉛めっき 628ZZ 8（7.9） パイプ 両ツブシ STKM11A 60 55 45 35 25 15 - - - - -   軽量小物搬送に最適、規格ベアリング・高耐久タイプ
φ32 S-3212P 31.8 1.2 8.2 90・150・240・305・390・490・620 W+8 90 620 × STKM 溶融亜鉛めっき プレス 8（7.9） パイプ 両ツブシ STKM11A 60 55 45 35 25 15 10 - - - -   軽量小物搬送に最適、安価タイプ
φ38 S-3812P 38.1 1.2 12.2 90・150・240・305・390・490・620・690 W+8 90 690 × STKM11A 溶融亜鉛めっき プレス 12（11.8） パイプ 両ツブシ STKM11A 80 80 80 70 65 50 45 35 - - -   φ38中軽荷重で最も汎用性に富んだ安価タイプ
φ38 S-3823NB 38.1 1.2 12.0 90・150・240・305・390・490・620・690 W+8 90 690 ○ STKM11A 溶融亜鉛めっき 6201Zボス付 12（11.8） パイプ 両ツブシ STKM11A 180 173 150 120 100 85 64 60 - - -   φ38の肉厚ｔ2.3タイプ、静音、高耐久 樹脂製一体型ボス
φ42 S-4214P 42.7 1.4 12.2 90・150・240・305・390・490・620・690・790 W+8 90 790 × STKM11A 溶融亜鉛めっき プレス 12（11.8） パイプ 両ツブシ STKM11A 135 135 125 95 90 70 55 45 40 - -   φ42中軽荷重搬送用、安価タイプ
φ42 S-4223NB 42.7 2.3 12.0 90・150・240・305・390・490・620・690・790 W+8 90 790 ○ STKM 溶融亜鉛めっき 6201Zボス付 12（11.8） パイプ 両ツブシ STKM11A 180 173 150 120 100 85 64 60 50 - -   φ42の肉厚ｔ2.3タイプ、静音、高耐久 樹脂製一体型ボス
φ48 S-4814P 48.6 1.6 12.2 90・150・240・305・390・490・620・690・790 W+8 90 790 × STKM 溶融亜鉛めっき プレス 12（11.8） パイプ 両ツブシ STKM11A 145 140 130 105 100 80 60 50 45 - -   φ48中荷重搬送用、安価タイプ
φ48 S-4814NB 48.6 1.6 12.0 90・150・240・305・390・490・620・690・790 W+8 90 790 × STKM 溶融亜鉛めっき 6201Zボス付 12（11.8） パイプ 両ツブシ STKM11A 180 173 160 130 110 90 70 65 55 - -   φ48中荷重搬送用、静音、高耐久 樹脂製一体型ボス
φ57 S-5714P 57.2 1.4 12.2 90・150・240・305・390・490・620・690・790・890・990 W+8 90 990 × STKM11A-S 溶融亜鉛めっき プレス 12（11.8） パイプ 両ツブシ STKM11A 175 170 155 130 110 90 70 65 55 45 40   φ57中荷重用で最も汎用性に富んだ安価タイプ
φ57 S-5714NB 57.2 1.4 12.0 90・150・240・305・390・490・620・690・790・890・990 W+8 90 990 × STKM11A-S 溶融亜鉛めっき 6201Zボス付 12（11.8） パイプ 両ツブシ STKM11A 180 173 160 130 110 90 70 65 55 45 40   φ57中荷重搬送用、静音、高耐久 樹脂製一体型ボス
φ57 S-5721P 57.2 2.1 12.2 90・150・240・305・390・490・620・690・790・890・990 W+8 90 990 × STKM 溶融亜鉛めっき プレス 12（11.8） パイプ 両ツブシ STKM11A 180 180 165 140 120 100 75 70 60 50 45   φ57の肉厚ｔ2.1タイプ、耐衝撃性アップ、安価タイプ
φ57 S-5721NB 57.2 2.1 12.0 90・150・240・305・390・490・620・690・790・890・990 W+8 90 990 × STKM 溶融亜鉛めっき 6201Zボス付 12（11.8） パイプ 両ツブシ STKM11A 180 180 165 140 120 100 75 70 60 50 45 - φ57の肉厚ｔ2.1、静音、高耐久 樹脂製一体型ボス
φ57 S-5721NBD 57.2 2.1 12.0 90・150・240・305・390・490・620・690・790・890・990 W+8 50 1,500 ○ STKM 溶融亜鉛めっき 6201Zボス付 12（11.8） パイプ 両ツブシ STKM11A 180 180 165 140 120 100 75 70 60 50 45 - S-5721ＮＢ ローラ幅フリーサイズ対応
φ60 S-6023P 60.5 2.3 12.2 90・150・240・305・390・490・620・690・790・890・990 W+8 90 990 × STKM 溶融亜鉛めっき プレス 12（11.8） パイプ 片ツブシ STKM11A 185 185 175 170 155 130 110 90 80 75 65 - φ60 中荷重用汎用性に富んだ安価タイプ
φ60 S-6023PD 60.5 2.3 12.2 90・150・240・305・390・490・620・690・790・890・990 W+8 50 1,500 ○ STKM 溶融亜鉛めっき 削り出し 12（11.8） パイプ 片ツブシ STKM11A 185 185 175 170 155 130 110 90 80 75 65 - S-6023Ｐ ローラ幅フリーサイズ対応
φ60 S-6023NB 60.5 2.3 12.0 90・150・240・305・390・490・620・690・790・890・990 W+8 90 990 × STKM 溶融亜鉛めっき 6201Zボス付 12（11.8） パイプ 片ツブシ STKM11A 185 185 175 170 155 130 110 90 80 75 65 - φ60 中荷重搬送用、静音、高耐久 樹脂製一体型ボス
φ60 S-6023NBD 60.5 2.3 12.0 90・150・240・305・390・490・620・690・790・890・990 W+8 90 990 ○ STKM 溶融亜鉛めっき 6201Zボス付 12（11.8） パイプ 片ツブシ STKM11A 185 185 175 170 155 130 110 90 80 75 65 - S-6023NB ローラ幅フリーサイズ対応
φ60 S-6038N-16 60.5 3.8 16.2 90・150・240・305・390・490・620・690・790・890・990 W+8 90 990 ○ STKM 溶融亜鉛めっき 削り出し 16（15.9） パイプ 片ツブシ STKM11A 400 400 360 300 230 180 140 130 110 100 90 - 中重荷重用、φ60の肉厚ｔ3.8、めっき付
φ76 S-7638N 76.3 3.8 20.2 150・240・305・390・490・620・690・790・890・990・1,090 W+8 90 1,500 ○ STKM 溶融亜鉛めっき 削り出し 20（19.9） 丸棒 両ピン SS400 - 500 500 500 500 500 500 470 440 420 400 380 重荷重用、φ76の肉厚ｔ3.8、めっき付
  • ※パイプ肉厚はJIS規格により、最大12％程度マイナスになる場合があります。
  • ※フリーサイズに〇印のものは、製作可能幅範囲であれば、どの寸法も製作可能です。フリーサイズに×印のものは、標準ローラ幅のみとなります。
  • （※注１）標準軸仕様とは当社コンベヤに仕様する場合の仕様です。お客様で軸をご用意される場合軸径にご注意ください。 軸の表面処理は無しです。
  • （※注2）ローラ強度は当社の標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸、フレームをご用意される場合はご注意ください。ご使用の状況（衝撃の有無）により強度は変わります。 表中の数値は目安値であり、保証値ではありません。

■ ステンレス製ローラ

ローラ径 ローラ単体型式 ローラ寸法 ローラ幅 ローラ仕様 ベアリング 標準軸仕様（※注1） ローラ1本当りの強度目安(Kg) （※注2） 特徴・用途
外径
(φ)		 肉厚
(ｔ)		 軸穴
(φ)		 標準ローラ幅
（公称）W		 標準
ローラ全長
BB		 製作可能幅（W ） フリー
サイズ		 材質 表面処理 仕様 軸径（φ）
公称（実寸）		 形状 加工 材質
最短幅（W） 最長幅（W） 90Ｗ 150Ｗ 240Ｗ 305Ｗ 390Ｗ 490Ｗ 620Ｗ 690Ｗ 790Ｗ 890Ｗ 990Ｗ 1,090Ｗ
φ25 SS-2510 25.4 1.0 8.2 90・150・240・305・390・490 W+8 90 490 ○ SUS304 ♯400研磨 プレス 8.0 パイプ 両ツブシ SUS304 30 30 30 30 23 15 - - - - - - φ25、軽量小物搬送に最適、安価タイプ
φ38 SS-3810 38.1 1.0 12.2 90・150・240・305・390・490・620・690 W+8 90 690 × SUS304 ♯400研磨 プレス 12.0 パイプ 両ツブシ SUS304 85 85 85 70 65 55 50 40 - - - - ステンレスφ38 軽荷重用で汎用性に富んだ、安価タイプ
φ42 SS-4212 42.7 1.2 12.2 90・150・240・305・390・490・620・690・790 W+8 90 790 × SUS304 ♯400研磨 プレス 12.0 パイプ 両ツブシ SUS304 135 135 135 110 90 70 60 50 45 - - - ステンレスφ42 中軽荷重用で安価タイプ
  • ※パイプ肉厚はJIS規格により、最大12％程度マイナスになる場合があります。
  • ※フリーサイズに〇印のものは、製作可能幅範囲であれば、どの寸法も製作可能です。フリーサイズに×印のものは、標準ローラ幅のみとなります。
  • （※注１）標準軸仕様とは当社コンベヤに仕様する場合の仕様です。お客様で軸をご用意される場合軸径にご注意ください。
  • （※注2）ローラ強度は当社の標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸、フレームをご用意される場合はご注意ください。ご使用の状況（衝撃の有無）により強度は変わります。 表中の数値は目安値であり、保証値ではありません。

■ アルミ製ローラ

ローラ径 ローラ単体型式 ローラ寸法 ローラ幅 ローラ仕様 ベアリング 標準軸仕様（※注1） ローラ1本当りの強度目安(Kg) （※注2） 特徴・用途
外径
(φ)		 肉厚
(ｔ)		 軸穴
(φ)		 標準ローラ幅
（公称）W		 標準
ローラ全長
BB		 製作可能幅（W ） フリー
サイズ		 材質 表面処理 仕様 軸径（φ）
公称（実寸）		 形状 加工 材質
最短幅（W） 最長幅（W） 90W (100W) 150W (200W) 240W (250W) (300W) 305W 390W (400W) 490W (500W)
φ18 SA-1810 18.1 1.0 8.2 100・150・200・250・300・400・500 W+8 90 500 ○ 6063-T5 アルマイト加工 プレス 8（7.85） パイプ 両ツブシ STKM11A - 15 10 8 - 6 5 - - 3 - 2 φ18アルミ製で軽量、軽量小物搬送に最適
φ42 SA-4218 42.5 1.6 6.2 240・305・390・490 W+8 240 490 × 6063-T5 アルマイト加工 プレス 6（5.9） 丸棒 M6 両ネジ切り SS400 - - - - 25 - - 25 20 - 20 - φ42アルミ製で軽量、軽量搬送に最適
φ42 SA-4218M 42.5 1.6 6.2 240・305・390・490 W+8 240 490 × 6063-T5 アルマイト加工 樹脂ブッシュ 6（5.9） 丸棒 M6 両ネジ切り SS400 - - - - 25 - - 25 20 - 20 - φ42アルミ製で軽量、軽量搬送に最適
ベアリング部樹脂ブッシュタイプ
  • ※フリーサイズに〇印のものは、製作可能幅範囲であれば、どの寸法も製作可能です。フリーサイズに×印のものは、標準ローラ幅のみとなります。
  • （※注１）標準軸仕様とは当社コンベヤに仕様する場合の仕様です。お客様で軸をご用意される場合軸径にご注意ください。アルミ製ローラ用の標準軸の表面処理はめっき付です。
  • （※注2）ローラ強度は当社の標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸、フレームをご用意される場合はご注意ください。ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。

■ 樹脂製ローラ

ローラ径 ローラ単体型式 ローラ寸法 ローラ幅 ローラ仕様 ベアリング 標準軸仕様（※注1） ローラ1本当りの強度目安(Kg) （※注2） 特徴・用途
外径
(φ)		 肉厚
(ｔ)		 軸穴
(φ)		 標準ローラ幅
（公称）W		 標準
ローラ全長
BB		 製作可能幅（W ） フリー
サイズ		 材質 表面処理 仕様 軸径（φ）
公称（実寸）		 形状 加工 材質
最短幅（W） 最長幅（W） 90Ｗ 150Ｗ 240Ｗ 305Ｗ 390Ｗ 490Ｗ 620Ｗ 690Ｗ 790Ｗ 890Ｗ 990Ｗ 1,090Ｗ
φ30 SJR-3018 30.5 2.2 8.2 90・150・240・305・390 W+8 90 490 ○ ABS ミルキーグリーン
アイボリー		 樹脂成形
SUSボール		 8（7.85） パイプ 両ツブシ STKM11A 15 15 15 15 15 - - - - - - - φ30樹脂製で、軽量小物搬送に最適
φ40 SJR-4023S 40.0 2.5 8.2 240・305・390・490 W+8 90 620 ○ ABS ミルキーグリーン 樹脂成形
SUSボール		 8（7.85） パイプ 両ツブシ STKM11A - - 15 15 15 10 - - - - - - φ40樹脂製で、軽量小物搬送に最適
φ50 SJR-5028 50.0 3.0 12.2 90・150・240・305・390・490・620 W+8 90 620 ○ ABS ミルキーグリーン
アイボリー		 樹脂成形
SUSボール		 12（11.8） パイプ 両ツブシ STKM11A 30 30 30 30 29 28 26 - - - - - φ50樹脂製で、軽量搬送に最適
  • ※フリーサイズに〇印のものは、製作可能幅範囲であれば、どの寸法も製作可能です。
  • （※注2）ローラ強度は当社の標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸、フレームをご用意される場合はご注意ください。ご使用の状況（衝撃の有無）により強度は変わります。
    表中の数値は目安値であり、保証値ではありません。
    樹脂製ローラ用の標準軸の表面処理はめっき付になります。

■ テーパーローラ

ローラ径 ローラ単体型式 ローラ寸法 ローラ幅 ローラ仕様 ベアリング 標準軸仕様（※注1） ローラ1本当りの強度目安(Kg) （※注2） 特徴・用途
外径
(φ)		 肉厚
(ｔ)		 軸穴
(φ)		 標準ローラ幅
（公称）W		 標準
ローラ全長
BB		 製作可能幅（W ） フリー
サイズ		 材質 表面処理 仕様 軸径（φ）
公称（実寸）		 形状 加工 材質
最短幅（W） 最長幅（W） 90Ｗ 150Ｗ 240Ｗ 305Ｗ 390Ｗ 490Ｗ 620Ｗ 690Ｗ 790Ｗ 890Ｗ 990Ｗ 1,090Ｗ
220 S-TC220 31.3 60.5 12.0 200 W+8 200 200 × STKM11A めっき付 規格/削り出し 12（11.8） パイプ 丸・半月 STKM11A - - （200W）
100		 - - - - - - - - - カーブ内R220用 最小内R用テーパーローラ
320 S-TC320 31.2 60.5 12.0 300 W+8 300 300 × STKM11A めっき付 規格/削り出し 12（11.8） パイプ 丸・半月 STKM11A - - - （300W）
100		 - - - - - - - - カーブ内R320用
500 S-TC500A 42.7 テ
|
パ
|
ロ
|
ラ
コ
ン
ベ
ヤ
参
照		 12.2 305・390・490・620・690 W+8 305 690 × STKM めっき付 削り出し 12（11.8） パイプ 丸・半月 STKM11A - - - 139 108 85 67 60 - - - - カーブ内R500用　
700 S-TC700 41.3 12.2 240・305・390・490・（620） W+8 240 620 ○ STKM めっき付 削り出し 12（11.8） パイプ 丸・半月 STKM11A - - 179 139 108 85 67 - - - - - カーブ内R700用　
900 S-TC900 45.0 12.2 240・305・390・490・（620） W+8 240 620 ○ STKM めっき付 削り出し 12（11.8） パイプ 丸・半月 STKM11A - - 179 139 108 85 67 - - - - - カーブ内R900用　
900 S-TC900A 42.7 12.2 305・390・490・620・690 W+8 305 690 × STKM めっき付 削り出し 12（11.8） パイプ 丸・半月 STKM11A - - - 139 108 85 67 60 - - - - カーブ内R900用、小径側φ42.7タイプ　
900 S-TCN900 42.7 12.2 305・390・490・620・690・790 W+8 305 790 × STKM めっき付 削り出し 12（11.8） パイプ 丸・半月 STKM11A - - - 139 108 85 67 60 52 - - - カーブ内R900用、小径側φ42.7タイプ、廉価タイプ　
1200 S-TC1200 48.0 12.2 240・305・390・490・（620） W+8 240 620 ○ STKM めっき付 削り出し 12（11.8） パイプ 丸・半月 STKM11A - - 179 139 108 85 67 - - - - - カーブ内R1200用　　
1200 S-TC1200A 42.7 12.2 790・890・990・1,090・1,190 W+8 790 1,190 × STKM めっき付 削り出し 12（11.8） パイプ 丸・半月 SS400 - - - - - - - - 100 89 80 72 カーブ内R1200用、幅広タイプ　
1600 S-TC1600 50.0 12.2 390・490・620・690・790 W+8 390 790 ○ STKM めっき付 削り出し 12（11.8） パイプ 丸・半月 STKM11A - - - - 108 85 67 60 52 - - - カーブ内R1600用　　
900 SS-TC900A 42.7 12.2 305・390・490・620・690 W+8 305 690 × SUS304 - 削り出し 12.0 パイプ 丸・半月 SUS304 - - - 125 97 76 60 54 - - - - ステンレス、カーブ内R900用
  • ※フリーサイズに×印のものは、標準ローラ幅のみとなります。
  • （※注１）標準軸仕様とは当社コンベヤに仕様する場合の仕様です。お客様で軸をご用意される場合軸径にご注意ください。軸の加工は丸・半月加工になります。スチール製の軸の表面処理は無しです。
    （※注2）ローラ強度は当社の標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸、フレームをご用意される場合はご注意ください。ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。
