製品説明
【用途】
重荷重搬送用
【製品の特徴】
１） 従来品RZ-6038のローラを削り出しベアリングから規格相当ベアリングに変更し品質向上いたしました。
２） ローラ径φ60.5、肉厚t3.8、ローラ間隔 最小P 7 5 です。
３） ローラ幅（公称）は100W ～1,000Wの50mmとびが 標準です。フリーサイズも製作可能です。
４） フレーム、高耐食溶融めっき鋼板
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P)が計算上割り切れない場合、相当間隔（P)になります。
重荷重搬送用
【製品の特徴】
１） 従来品RZ-6038のローラを削り出しベアリングから規格相当ベアリングに変更し品質向上いたしました。
２） ローラ径φ60.5、肉厚t3.8、ローラ間隔 最小P 7 5 です。
３） ローラ幅（公称）は100W ～1,000Wの50mmとびが 標準です。フリーサイズも製作可能です。
４） フレーム、高耐食溶融めっき鋼板
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P)が計算上割り切れない場合、相当間隔（P)になります。

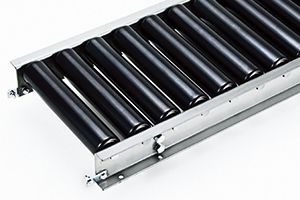

製品画像
連結板はオプションです。
型式の選び方
RZローラの種類
RZ:スチール製ローラ、フレーム、高耐食溶融めっき鋼板 |
- |
60ローラ外径（Φ）
60：Φ60.5 |
- |
38ローラパイプ肉厚(t)
38：t3.8 |
- |
SBベアリングの種類
SB：規格相当ベアリング |
仕様

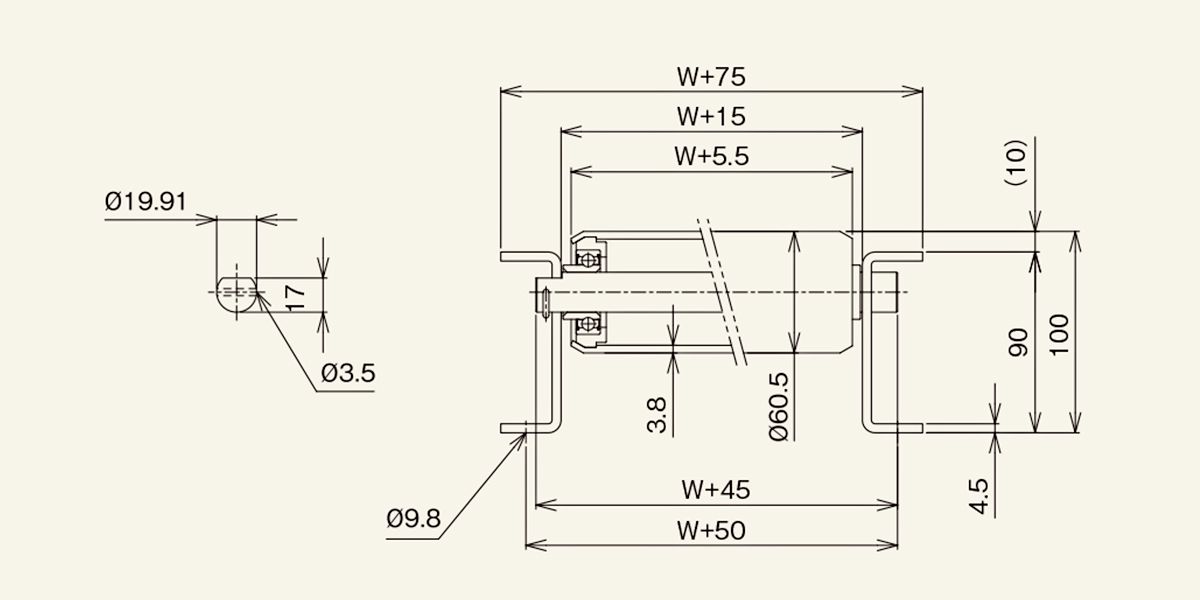

■図面
■仕様
| 【ローラ単品仕様】 コンベヤ型式 |
RZ-6038SB |
|---|---|
| 【ローラ単品仕様】 ローラ単体型式 |
R-6038SB |
| 【ローラ単品仕様】 ローラ寸法：外形（φ） |
60.5 |
| 【ローラ単品仕様】 ローラ寸法：肉厚（ｔ） |
3.8 |
| 【ローラ単品仕様】 ローラ寸法：軸穴（φ） |
20.0 |
| 【ローラ単品仕様】 標準ローラ幅（公称）Ｗ |
100～1,000 |
| 【ローラ単品仕様】 標準ローラ全長ＢＢ |
W+13 |
| 【ローラ単品仕様】 製作可能最短ローラ幅（W） |
50 |
| 【ローラ単品仕様】 製作可能最長ローラ幅（W） |
1,500 |
| 【ローラ単品仕様】 ローラ幅 フリーサイズ |
○ |
| 【ローラ単品仕様】 ローラ仕様：材質 |
SGP50A |
| 【ローラ単品仕様】 ローラ仕様：表面処理 |
無し／黒皮 |
| 【ローラ単品仕様】 ベアリング：仕様 |
規格相当 |
| 【ローラコンベヤ仕様】 フレーム仕様： 高さ×幅×肉厚（Ｉ×Ｋ×ｔ） |
[90×30×4.5 |
| 【ローラコンベヤ仕様】 フレーム仕様：材質 |
スチール |
| 【ローラコンベヤ仕様】 フレーム仕様：表面処理 |
溶融めっき |
| 【ローラコンベヤ仕様】 標準機長製作範囲：1000L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：1500L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：2000L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：3000L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲： カーブ 内R900 |
○ |
| 【ローラコンベヤ仕様】 標準ローラ間隔：ピッチＰ |
75・100・150・200 |
| 【ローラコンベヤ仕様】 機高（ローラ上面）Ｈ |
100 |
| 【標準軸仕様】 公称径（実寸）（φ） |
20（19.91） |
| 【標準軸仕様】 軸長（mm） |
W＋45 |
| 【標準軸仕様】 形状 |
丸棒 |
| 【標準軸仕様】 加工 |
丸・半月/ヨコピン穴 |
| 【標準軸仕様】 材質 |
SS400 |
| 【標準軸仕様】 めっき |
× |
・単位：㎜
・お客様で軸を準備される場合、軸径はマイナス公差でお願い致します。
・お客様で軸を準備される場合、軸径はマイナス公差でお願い致します。
