製品説明
【用途】
重荷重搬送用
【製品の特徴】
１） ローラ径φ57.2肉厚t2.6、R-5723より耐衝撃性アップ、ローラ間隔 最小P75です。
２） ローラ幅（公称）は100W～1,000Wの50mmとびが標準です。
３） 削り出しベアリング、高品質
４） フレーム 高耐食溶融めっき鋼板
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P)が計算上割り切れない場合、相当間隔（P)になります。
重荷重搬送用
【製品の特徴】
１） ローラ径φ57.2肉厚t2.6、R-5723より耐衝撃性アップ、ローラ間隔 最小P75です。
２） ローラ幅（公称）は100W～1,000Wの50mmとびが標準です。
３） 削り出しベアリング、高品質
４） フレーム 高耐食溶融めっき鋼板
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P)が計算上割り切れない場合、相当間隔（P)になります。

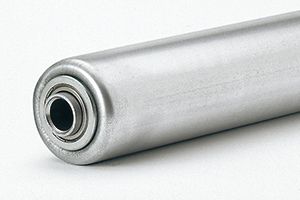

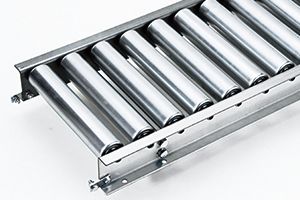

製品画像
連結板はオプションです。
型式の選び方
RZローラの種類
RZ:スチール製ローラ、フレーム、高耐食溶融めっき鋼板 |
- |
57ローラ外径（Φ）
57：Φ57.2 |
- |
26ローラパイプ肉厚(t)
26：t2.6 |
- |
#ベアリングの種類
無記号：削り出しベアリング |
仕様

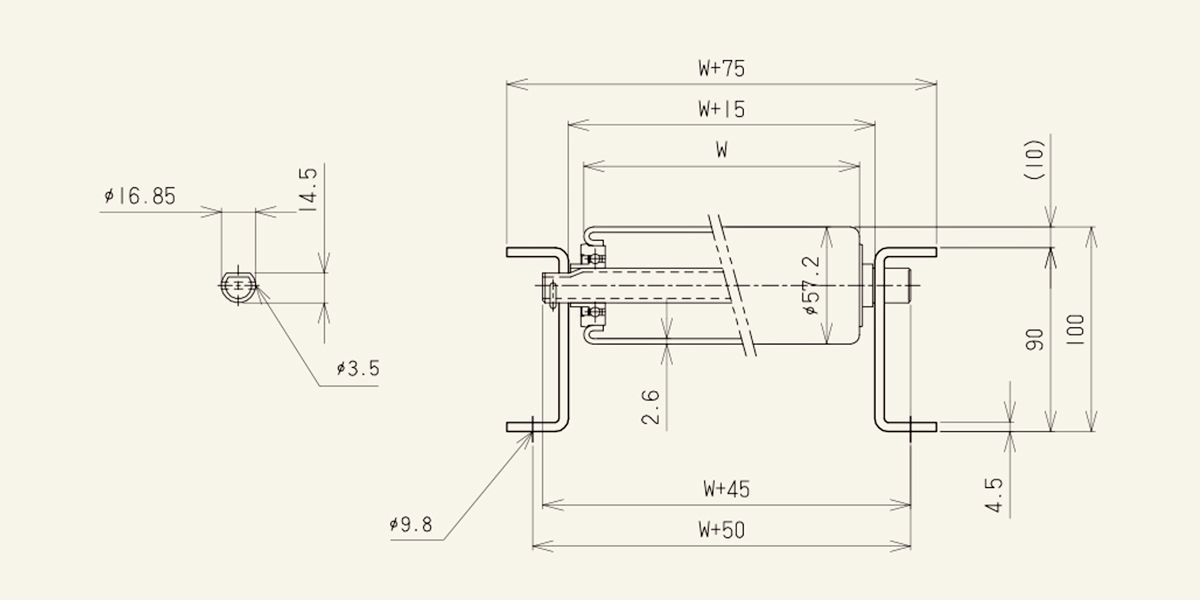

■図面
■仕様
| 【ローラ単品仕様】 コンベヤ型式 |
RZ-5726 |
|---|---|
| 【ローラ単品仕様】 ローラ単体型式 |
R-5726 |
| 【ローラ単品仕様】 ローラ寸法：外形（φ） |
57.2 |
| 【ローラ単品仕様】 ローラ寸法：肉厚（ｔ） |
2.3 |
| 【ローラ単品仕様】 ローラ寸法：軸穴（φ） |
17.2 |
| 【ローラ単品仕様】 標準ローラ幅（公称）Ｗ |
100～1,000 |
| 【ローラ単品仕様】 標準ローラ全長ＢＢ |
W+13 |
| 【ローラ単品仕様】 製作可能最短ローラ幅（W） |
100 |
| 【ローラ単品仕様】 製作可能最長ローラ幅（W） |
1,000 |
| 【ローラ単品仕様】 ローラ幅 フリーサイズ |
50とび |
| 【ローラ単品仕様】 ローラ仕様：材質 |
STKM |
| 【ローラ単品仕様】 ローラ仕様：表面処理 |
溶融亜鉛めっき |
| 【ローラ単品仕様】 ベアリング：仕様 |
削り出し |
| 【ローラコンベヤ仕様】 フレーム仕様： 高さ×幅×肉厚（Ｉ×Ｋ×ｔ） |
[90×30×4.5 |
| 【ローラコンベヤ仕様】 フレーム仕様：材質 |
スチール |
| 【ローラコンベヤ仕様】 フレーム仕様：表面処理 |
溶融めっき |
| 【ローラコンベヤ仕様】 標準機長製作範囲：1000L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：1500L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：2000L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：3000L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲： カーブ 内R900 |
○ |
| 【ローラコンベヤ仕様】 標準ローラ間隔：ピッチＰ |
75・100・150・200 |
| 【ローラコンベヤ仕様】 機高（ローラ上面）Ｈ |
100 |
| 【標準軸仕様】 軸軽（φ）×肉厚（t） 公称（実寸） |
17（16.85）×2.0 |
| 【標準軸仕様】 軸長（mm） |
W＋45 |
| 【標準軸仕様】 形状 |
パイプ |
| 【標準軸仕様】 加工 |
丸・半月/ヨコピン穴 |
| 【標準軸仕様】 材質 |
STKM |
| 【標準軸仕様】 めっき |
× |
単位：㎜

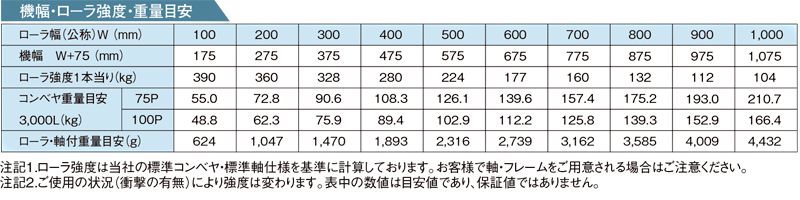

■その他
