RS-3810-8 グラビティローラコンベヤ RSシリーズ株式会社マキテック

コンベヤ > グラビティローラコンベヤ > Mシリーズ >ステンレス製ローラコンベヤ（RS)

RS-3810-8

Mシリーズ
ステンレス製ローラコンベヤ

製品説明・画像仕様ダウンロード価格表関連製品お問い合わせ購入する

製品説明

【用途】
軽荷重搬送用
小物部品搬送に最適

【製品の特徴】
１）ローラ径φ38.1、ローラ間隔最小P50です。
２）ローラ幅（公称）は100W～600Wの50mmとびが標準です。
注記１：連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２：ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。
注記３：ローラ間隔P50以下の組付け品の軸止めは、針金止めになります。
Rピン止めと針金止め違いはこちら

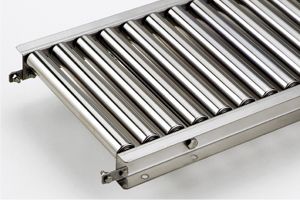

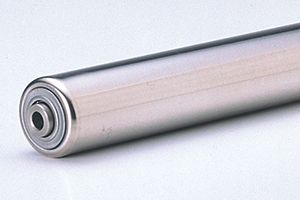

製品画像

連結金具はオプションです。

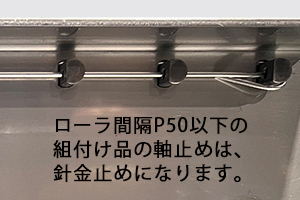

針金止め（※イメージです。）

型式の選び方

RS

ローラの種類
RS：ステンレス製ローラ

-

38

ローラ外径（Φ）
38：Φ38.1

-

10

ローラパイプ肉厚(t)
10：t1.0

-

ベアリングの種類
無記号：下記仕様表参照

-

フレーム形状
無記号：下記仕様表参照

-

8

軸径
8：Φ8.0

↑PAGE　TOP

仕様

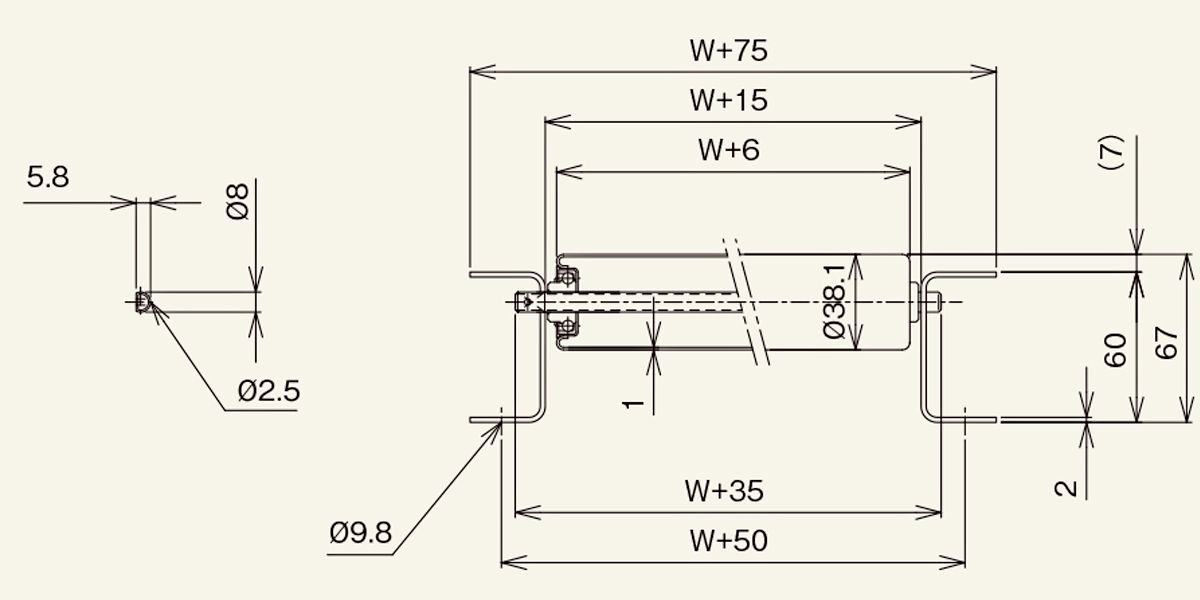

■図面

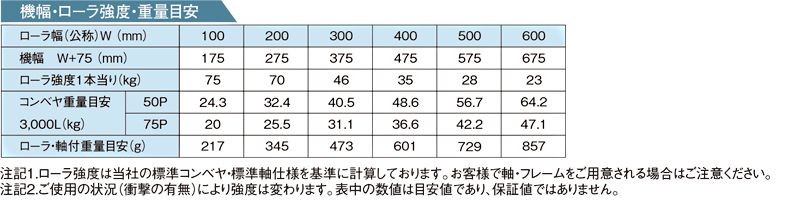

■仕様

【ローラ単品仕様】コンベヤ型式	RS-3810-8
【ローラ単品仕様】ローラ単体　型式	RS-3810-8
【ローラ単品仕様】ローラ寸法：外径（φ）	38.1
【ローラ単品仕様】ローラ寸法：肉厚（ｔ）	1.0
【ローラ単品仕様】ローラ寸法：軸穴（φ）	8.2
【ローラ単品仕様】ローラ幅：標準ローラ幅（公称）Ｗ	100～600
【ローラ単品仕様】ローラ幅：標準ローラ全長 BB	W+13
【ローラ単品仕様】ローラ幅：製作可能最短幅（W）	100
【ローラ単品仕様】ローラ幅：製作可能最長幅（W）	600
【ローラ単品仕様】ローラ幅：フリーサイズ	50とび
【ローラ単品仕様】ローラ仕様：材質	SUS304
【ローラ単品仕様】ローラ仕様：表面処理	♯400研磨
【ローラ単品仕様】ベアリング：仕様	プレス
【ローラコンベヤ仕様】フレーム仕様：高さ×幅×肉厚Ｉ×Ｋ×ｔ	［60×30×2
【ローラコンベヤ仕様】フレーム仕様：材質	SUS304
【ローラコンベヤ仕様】フレーム仕様：表面処理	2B材
【ローラコンベヤ仕様】標準機長：機長L　1000	○
【ローラコンベヤ仕様】標準機長：機長L　1500	○
【ローラコンベヤ仕様】標準機長：機長L　2000	○
【ローラコンベヤ仕様】標準機長：機長L　3000	○
【ローラコンベヤ仕様】標準機長：カーブ　内R900	○
【ローラコンベヤ仕様】標準ローラ間隔：ピッチ　P	50・75・100・150
【ローラコンベヤ仕様】機高（ローラ上面）Ｈ	67
【標準軸仕様】軸軽（φ）×肉厚（t）　公称（実寸）	8.0×0.8
【標準軸仕様】軸長（mm）	W＋35
【標準軸仕様】形状	パイプ
【標準軸仕様】加工	丸・半月/ タテピン穴
【標準軸仕様】材質	SUS304
【標準軸仕様】表面処理	♯400研磨
