製品説明
【用途】
中荷重搬送用
【製品の特徴】
１） ボス付規格ベアリングタイプ
２） 高耐久
３） [90型フレーム標準タイプ
注記１： 連結板は必要時別途指示お願いします。
注記２： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。
中荷重搬送用
【製品の特徴】
１） ボス付規格ベアリングタイプ
２） 高耐久
３） [90型フレーム標準タイプ
注記１： 連結板は必要時別途指示お願いします。
注記２： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。

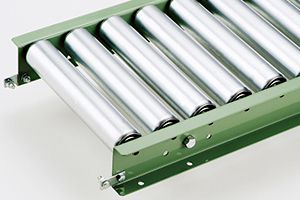

製品画像
連結金具はオプションです。
型式の選び方

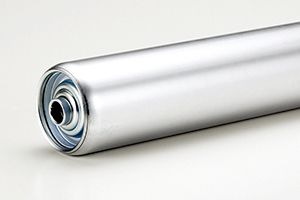

RBローラの種類
RB：規格ベアリング入りローラ |
- |
57ローラ外径（Φ）
57：Φ57.2 |
- |
21ローラパイプ肉厚(t)
21：t2.1 |
- |
ベアリングの種類
規格ベアリング |
- |
フレーム形状
無記号：下記仕様表参照 |
仕様

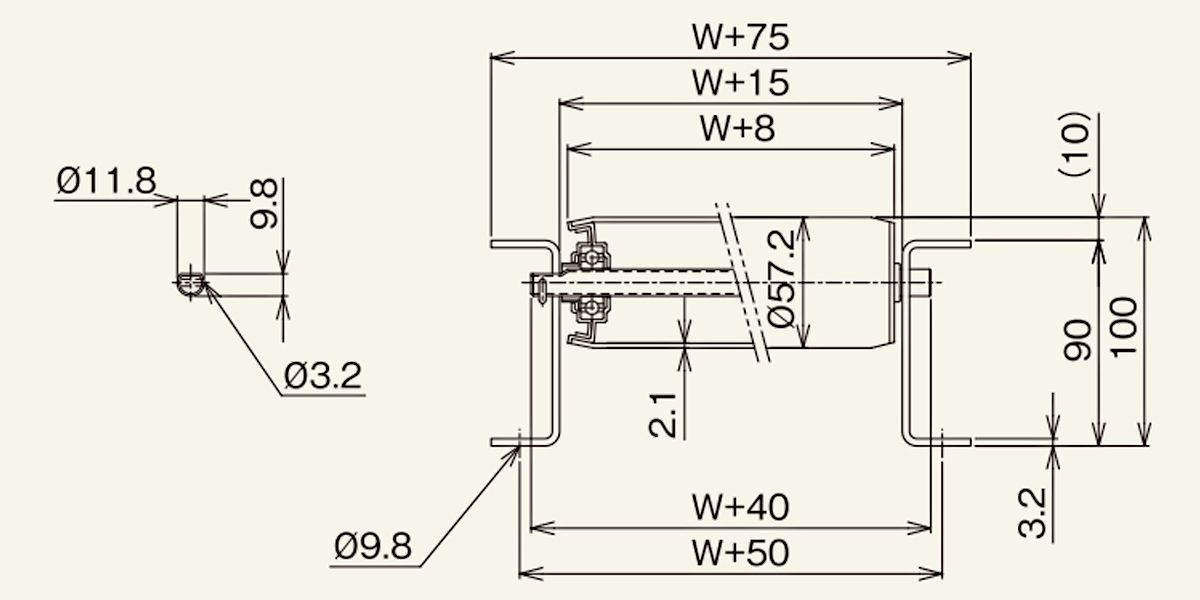

■図面
■仕様
| 型式 | RBS-5721 |
|---|---|
| 名称記号 | RBS-5721 |
| ローラ外径（φ）×肉厚（ｔ） ベアリング |
57.2×2.1 めっき付 ボス一体型 6201ZZ |
| 軸 外径（φ）×肉厚（ｔ） 加工 |
12（11.8）×1.0 パイプ 丸・半月 |
| フレーム形状 I×K×t コンベヤ機高（Ｈ） |
［90×30×3.2 100 |
| 機長 L | 1,000・1,500・2,000・3,000 |
| ローラ幅 W | 90～1,500 フリーサイズ製作可能 |
| ローラ間隔 P | 75・100・150・200 |
| カーブ内R R | 900 |
