製品説明
【用途】
中軽荷重搬送用
【製品の特徴】
１） ローラ径φ60.5、ローラ間隔 最小P75です。
２） ローラ幅(公称)は50W～1000Wです。フリーサイズ製作可能です。
３） 規格ベアリング
４）オールステンレス
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。
中軽荷重搬送用
【製品の特徴】
１） ローラ径φ60.5、ローラ間隔 最小P75です。
２） ローラ幅(公称)は50W～1000Wです。フリーサイズ製作可能です。
３） 規格ベアリング
４）オールステンレス
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。

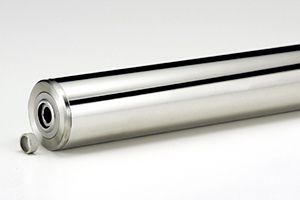

製品画像
連結金具はオプションです。
(イメージ画像はRS-6015です。)
(イメージ画像はRS-6015です。)
型式の選び方
RB-SUSローラの種類
RB-SUS：ステンレス製ローラ |
- |
60ローラ外径（Φ）
60：Φ60.5 |
- |
15ローラパイプ肉厚(t)
15：t1.5 |
- |
ベアリングの種類
無記号：下記仕様表参照 |
- |
フレーム形状
無記号：下記仕様表参照 |
仕様

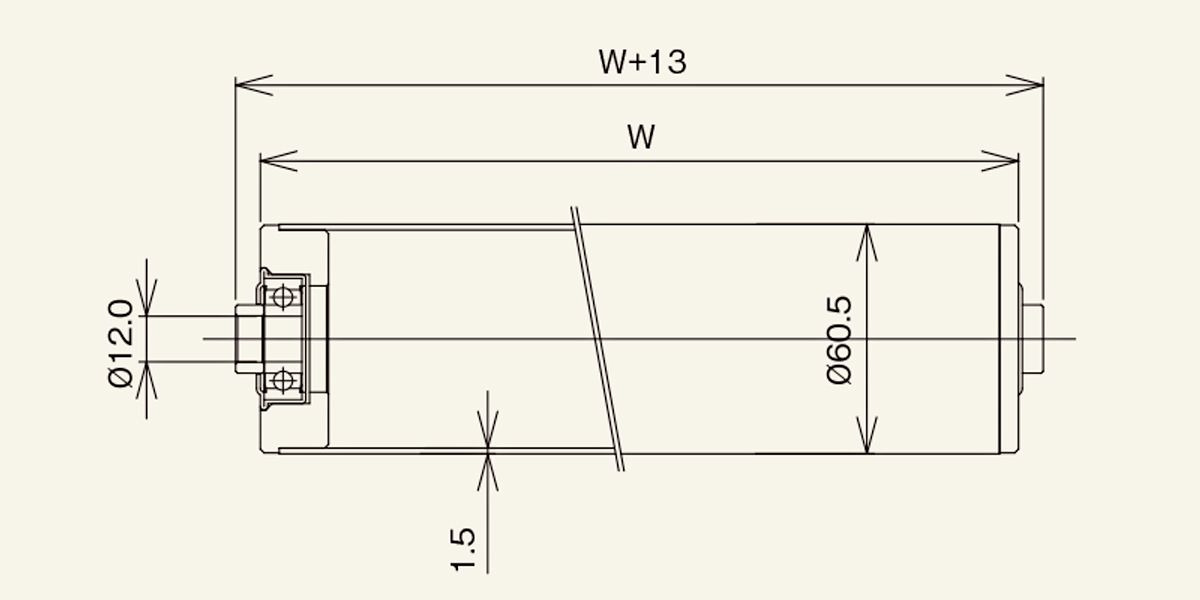

■図面
■仕様
| 名称記号 | RB-SUS-6015 |
|---|---|
| ローラ外径（φ）×肉厚（ｔ） ベアリング |
60.5×1.5 SUS304 SUS-6201ZZ |
| 軸 外径（φ）×肉厚（ｔ） 加工 |
11.9 丸棒 丸・半月 |
| フレーム形状I×K×t コンベヤ機高（Ｈ） |
［90×30×2 SUS304 101.7 |
| 機長 L | 1,000・1,500・2,000・3,000 |
| ローラ幅 W | フリーサイズ製作可能 50～1000 |
| ローラ間隔 P | 75・100・150 |
| カーブ内R R | 900 |
| ローラ強度〔400W〕（kg） | 140 |
単位：mm
※フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能です。
※フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能です。
ダウンロード
RB-SUS-6015
