製品説明
【用途】
中荷重搬送用
【製品の特徴】
１） ボス部スチール製カラー合わせタイプ
２） 規格ベアリングにより高耐久
３） ［90型フレーム標準タイプ
注記１： 連結板は必要時、別途指示お願いします。
注記２： ローラ間隔（P）が計算上割り切れない場合、 相当ピッチ（P）になります。
中荷重搬送用
【製品の特徴】
１） ボス部スチール製カラー合わせタイプ
２） 規格ベアリングにより高耐久
３） ［90型フレーム標準タイプ
注記１： 連結板は必要時、別途指示お願いします。
注記２： ローラ間隔（P）が計算上割り切れない場合、 相当ピッチ（P）になります。

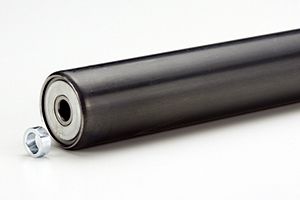

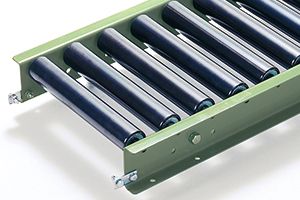

製品画像
連結金具はオプションです。
型式の選び方
RBローラの種類
RB：規格ベアリング入りローラ |
- |
48ローラ外径（Φ）
48：Φ48.6 |
- |
32ローラパイプ肉厚(t)
32：t3.5 |
- |
ベアリングの種類
規格ベアリング |
- |
フレーム形状
無記号：下記仕様表参照 |
仕様

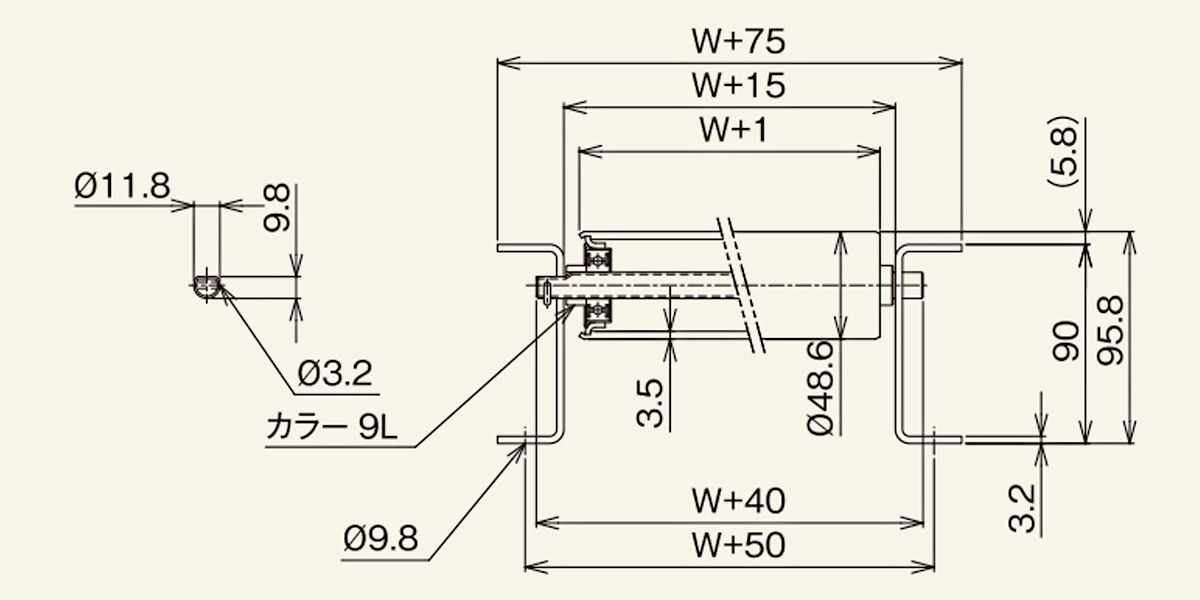

■図面
■仕様
| 型式 | RB-4832 |
|---|---|
| 名称記号 | RB-4832 |
| ローラ外径（φ）×肉厚（ｔ） ベアリング |
48.6×3.5 めっき無し（黒） 6201ZZ |
| 軸 外径（φ）×肉厚（ｔ） 加工 |
12（11.8）×1.0 パイプ 丸・半月 |
| フレーム形状 I×K×t コンベヤ機高（Ｈ） |
［90×30×3.2 95.8 |
| 機長 L | 1,000・1,500・2,000・3,000 |
| ローラ幅 W | 50～1,500 フリーサイズ製作可能 |
| ローラ間隔 P | 75・100・150・200 |
| カーブ内R R | 900 |
