製品説明
【用途】
超重荷重搬送用
【製品の特徴】
１） ボス部スチール製カラー合わせタイプ
２） 規格ベアリングにより高耐久
３） [200フレーム
注記１： 連結板は必要時、別途指示お願いします。
注記２： ローラ間隔（P）が計算上割り切れない場合相当ピッチ（P）になります。
超重荷重搬送用
【製品の特徴】
１） ボス部スチール製カラー合わせタイプ
２） 規格ベアリングにより高耐久
３） [200フレーム
注記１： 連結板は必要時、別途指示お願いします。
注記２： ローラ間隔（P）が計算上割り切れない場合相当ピッチ（P）になります。

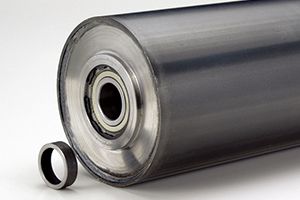

製品画像
連結金具はオプションです。
型式の選び方
RBローラの種類
RB：規格ベアリング入りローラ |
- |
140ローラ外径（Φ）
140：Φ139.8 |
- |
45ローラパイプ肉厚(t)
45：t4.5 |
- |
ベアリングの種類
規格ベアリング |
- |
フレーム形状
無記号：下記仕様表参照 |
仕様

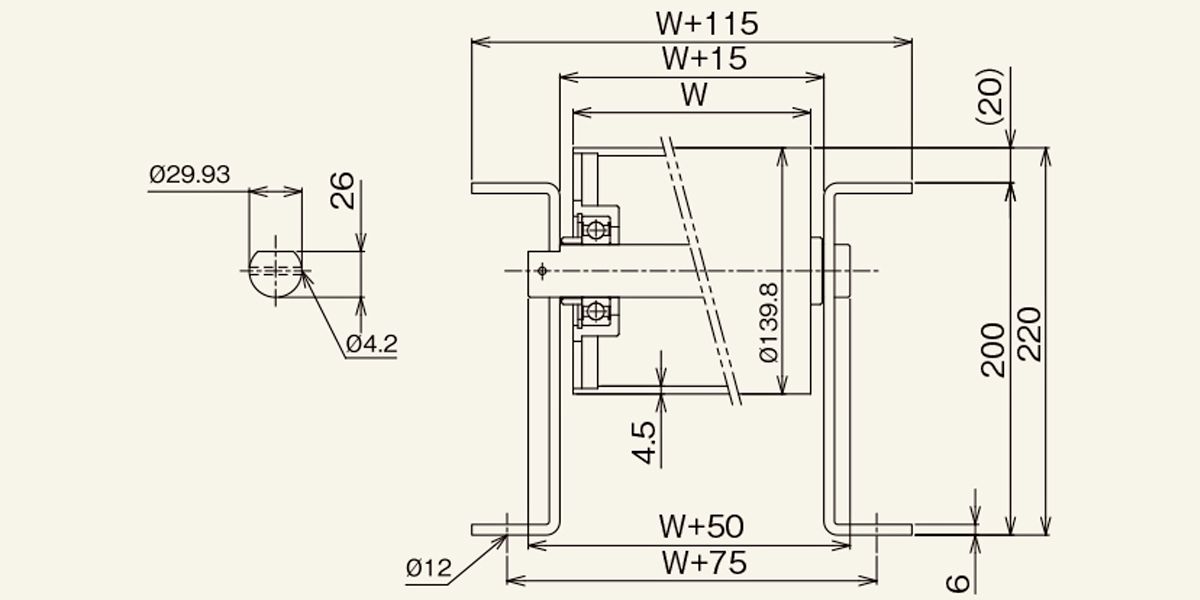

■図面
■仕様
| 型式 | RB-14045 |
|---|---|
| 名称記号 | RB-14045 |
| ローラ外径（φ）×肉厚（ｔ） ベアリング |
139.8×4.5 めっき無し（黒） 6206ZZ |
| 軸 外径（φ）×肉厚（ｔ） 加工 |
30（29.93） 丸棒 丸・半月 |
| フレーム形状 I×K×t コンベヤ機高（Ｈ） |
［200×50×6 220 |
| 機長 L | 1,000・1,500・2,000・3,000 |
| ローラ幅 W | 100～1,500 フリーサイズ製作可能 |
| ローラ間隔 P | 150・200・300 |
| カーブ内R R | なし |
