RA-2816B　グラビティローラコンベヤ RAシリーズ株式会社マキテック

コンベヤ > グラビティローラコンベヤ > Mシリーズ >アルミ製ローラコンベヤ（RA）

RA-2816B

Mシリーズ
アルミ製ローラコンベヤ

製品説明・画像仕様ダウンロード価格表関連製品お問い合わせ購入する

製品説明

【用途】
軽荷重搬送用
小物部品搬送に最適

【製品の特徴】
１）ローラ径φ28.6、ローラ間隔最小P40です。
２）ローラ幅(公称)は100W～500Wの50mmとびが標準です。フリーサイズも製作可能です。
３）削り出しベアリング、高品質
４）［30低床型フレーム
注記１：連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２：ローラ間隔P50以下の組付け品の軸止めは、針金止めになります。
Rピン止めと針金止め違いはこちら
注記３：ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。

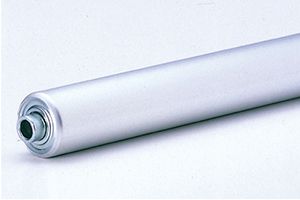

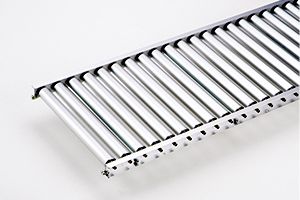

製品画像

連結金具はオプションです。

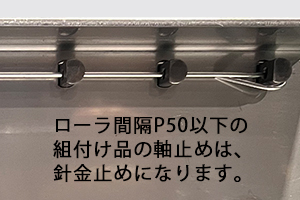

針金止め（※イメージです。）

型式の選び方

RA

ローラの種類
RA：アルミ製ローラ

-

28

ローラ外径（Φ）
28：Φ28.6

-

16

ローラパイプ肉厚(t)
16：t1.6

-

ベアリングの種類
無記号：削り出しベアリング

-

B

フレーム形状
B：[30×15

↑PAGE　TOP

仕様

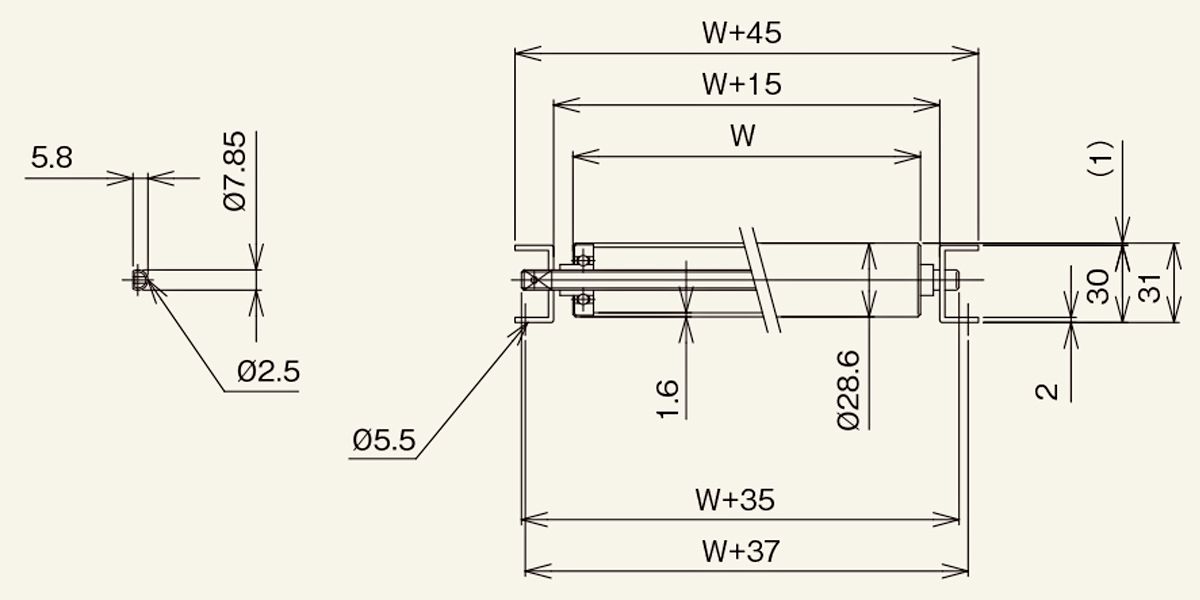

■図面

■仕様

型式	RA-2816B
【ローラ単品仕様】コンベヤ型式	RA-2816B
【ローラ単品仕様】ローラ単体　型式	RA-2816
【ローラ単品仕様】ローラ寸法：外径（φ）	28.6
【ローラ単品仕様】ローラ寸法：肉厚（ｔ）	1.6
【ローラ単品仕様】ローラ寸法：軸穴（φ）	8.2
【ローラ単品仕様】ローラ幅：標準ローラ幅（公称）Ｗ	100～500
【ローラ単品仕様】ローラ幅：標準ローラ全長　BB	W+13
【ローラ単品仕様】ローラ幅：製作可能最短幅（W）	40
【ローラ単品仕様】ローラ幅：製作可能最長幅（W）	500
【ローラ単品仕様】ローラ幅：フリーサイズ	○
【ローラ単品仕様】ローラ仕様：材質	アルミ
【ローラ単品仕様】外輪ケース：表面処理	アルマイト加工
【ローラ単品仕様】ベアリング：仕様	削り出し
【ローラコンベヤ仕様】フレーム仕様：高さ×幅×肉厚（Ｉ×Ｋ×ｔ）	［30×15×2
【ローラコンベヤ仕様】フレーム仕様：材質	アルミ
【ローラコンベヤ仕様】フレーム仕様：表面処理	アルマイト加工
【ローラコンベヤ仕様】標準機長製作範囲：機長Ｌ　1000	○
【ローラコンベヤ仕様】標準機長製作範囲：機長Ｌ　1500	○
【ローラコンベヤ仕様】標準機長製作範囲：機長Ｌ　2000	○
【ローラコンベヤ仕様】標準機長製作範囲：機長Ｌ　3000	○
【ローラコンベヤ仕様】標準機長製作範囲：カーブ　内R900	×
【ローラコンベヤ仕様】標準ローラ間隔：ピッチ　Ｐ	40・50・75
【ローラコンベヤ仕様】機高　（ローラ上面）Ｈ	31
【標準軸仕様】軸径（φ）×肉厚（ｔ）公称（実寸）	8（7.85）×0.8
【標準軸仕様】軸長（mm）	W＋35
【標準軸仕様】形状	パイプ
【標準軸仕様】加工	丸・半月　タテピン穴
【標準軸仕様】材質	STKM11A
【標準軸仕様】表面処理	三価クロムめっき
