製品説明
【用途】
中軽荷重搬送用

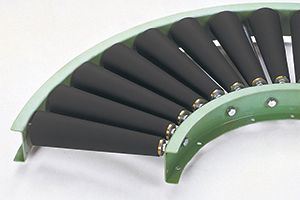

【製品の特徴】
１） 内R300（mm）用で、角度90°です。
２） ローラ幅(公称)は300W～800Wの50mmとびが標準です。フリーサイズも製作可能です。
３） スチール製ローラRB-3823のローラに天然ゴム巻きをしたものです。
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P）は、相当ピッチ（P）になります。
中軽荷重搬送用
【製品の特徴】
１） 内R300（mm）用で、角度90°です。
２） ローラ幅(公称)は300W～800Wの50mmとびが標準です。フリーサイズも製作可能です。

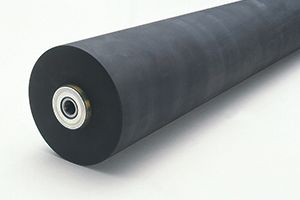

３） スチール製ローラRB-3823のローラに天然ゴム巻きをしたものです。
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P）は、相当ピッチ（P）になります。
製品画像
仕様

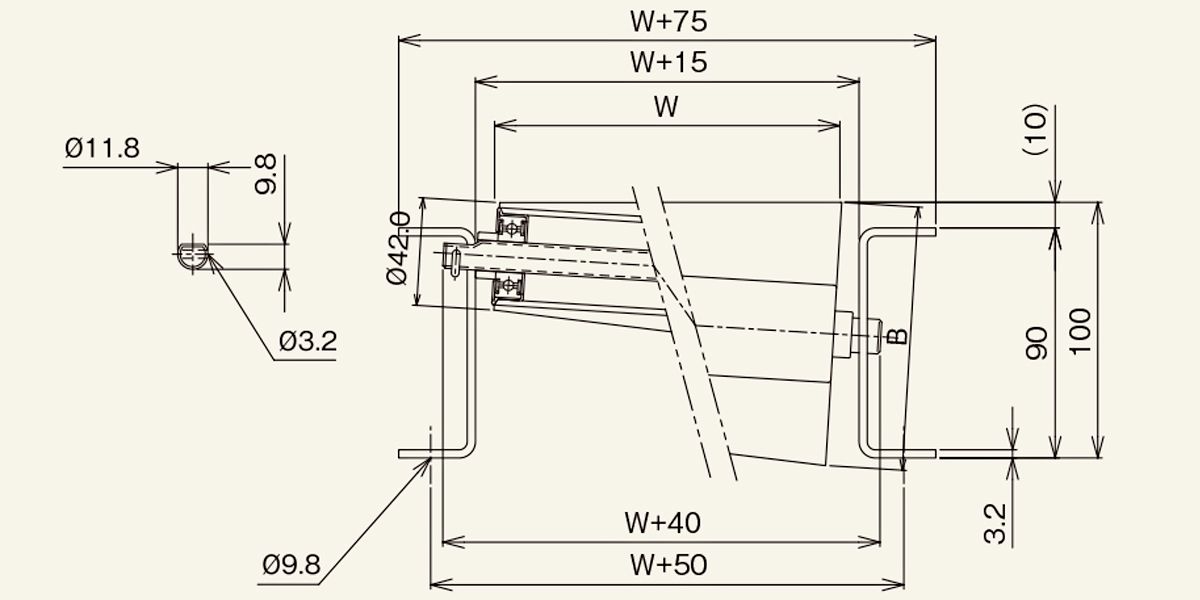

■図面

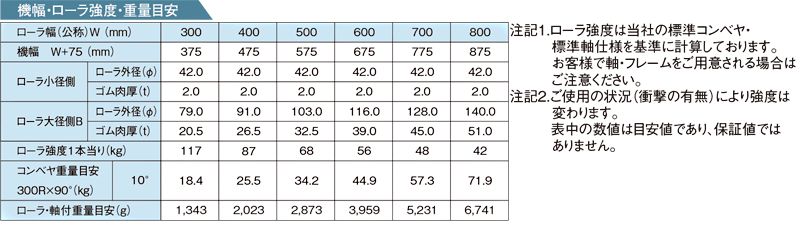

■仕様
| 【ローラ単品仕様】 コンベヤ型式 |
R-TCR |
|---|---|
| 【ローラ単品仕様】 ローラ単体 型式 |
R-TCR |
| 【ローラ単品仕様】 ローラ寸法：小径側（φ） |
42.0 |
| 【ローラ単品仕様】 ローラ寸法：大径側B（φ） |
下記表参照 |
| 【ローラ単品仕様】 ローラ寸法：軸穴（φ） |
12.2 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ幅（公称） Ｗ |
300～800 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ全長 BB |
W+13 |
| 【ローラ単品仕様】 ローラ幅：製作可能最短幅（W） |
300 |
| 【ローラ単品仕様】 ローラ幅：製作可能最長幅（W） |
800 |
| 【ローラ単品仕様】 ローラ幅：フリーサイズ |
○ |
| 【ローラ単品仕様】 ローラ仕様：材質 |
天然ゴム |
| 【ローラ単品仕様】 ローラ仕様：表面処理 |
表面研磨 |
| 【ローラ単品仕様】 ベアリング：仕様 |
6201ZZ |
| 【ローラコンベヤ仕様】 フレーム仕様：高さ×幅×肉厚Ｉ×Ｋ×ｔ |
［90×30×3.2 |
| 【ローラコンベヤ仕様】 フレーム仕様：材質 |
スチール |
| 【ローラコンベヤ仕様】 フレーム仕様：表面処理 |
焼付塗装 |
| 【ローラコンベヤ仕様】 カーブ：内R寸法 |
300 |
| 【ローラコンベヤ仕様】 標準ローラ間隔：ピッチ Ｐ |
10° |
| 【ローラコンベヤ仕様】 機高 （ローラ上面）Ｈ |
100 |
| 【標準軸仕様】 軸径（φ）×肉厚（ｔ） 公称（実寸） |
12（11.8）×1.0 |
| 【標準軸仕様】 軸長（mm） |
W＋40 |
| 【標準軸仕様】 形状 |
パイプ |
| 【標準軸仕様】 加工 |
丸・半月 ヨコピン穴 |
| 【標準軸仕様】 材質 |
STKM11A |
| 【標準軸仕様】 めっき |
× |
| 【角度に対するローラ本数】 10°（※10°角度です。） |
9本 |
単位：mm
※フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能です。
