製品説明
【用途】
中荷重搬送用
【製品の特徴】
１） ローラ径φ60.5、肉厚t2.3、ローラ間隔 最小P75です。
２） ローラ幅（公称）は100W～,000Wの50mmとびが標準です。フリーサイズも製作可能です。
３） 削り出しベアリング、高品質
４） ［90型フレーム標準タイプ
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P)が計算上割り切れない場合、相当間隔（P)になります。
中荷重搬送用
【製品の特徴】
１） ローラ径φ60.5、肉厚t2.3、ローラ間隔 最小P75です。
２） ローラ幅（公称）は100W～,000Wの50mmとびが標準です。フリーサイズも製作可能です。
３） 削り出しベアリング、高品質
４） ［90型フレーム標準タイプ
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P)が計算上割り切れない場合、相当間隔（P)になります。

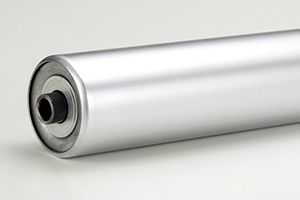

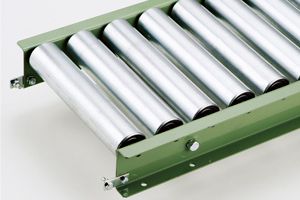

製品画像
連結金具はオプションです。
型式の選び方
Rローラの種類
R：スチール製ローラ |
- |
60ローラ外径（Φ）
60：Φ60.5 |
- |
23ローラパイプ肉厚(t)
23：t2.3 |
- |
PDベアリングの種類
PD：プレス/端尺寸法用ベアリング |
- |
フレーム形状
無記号：下記仕様表参照 |
仕様

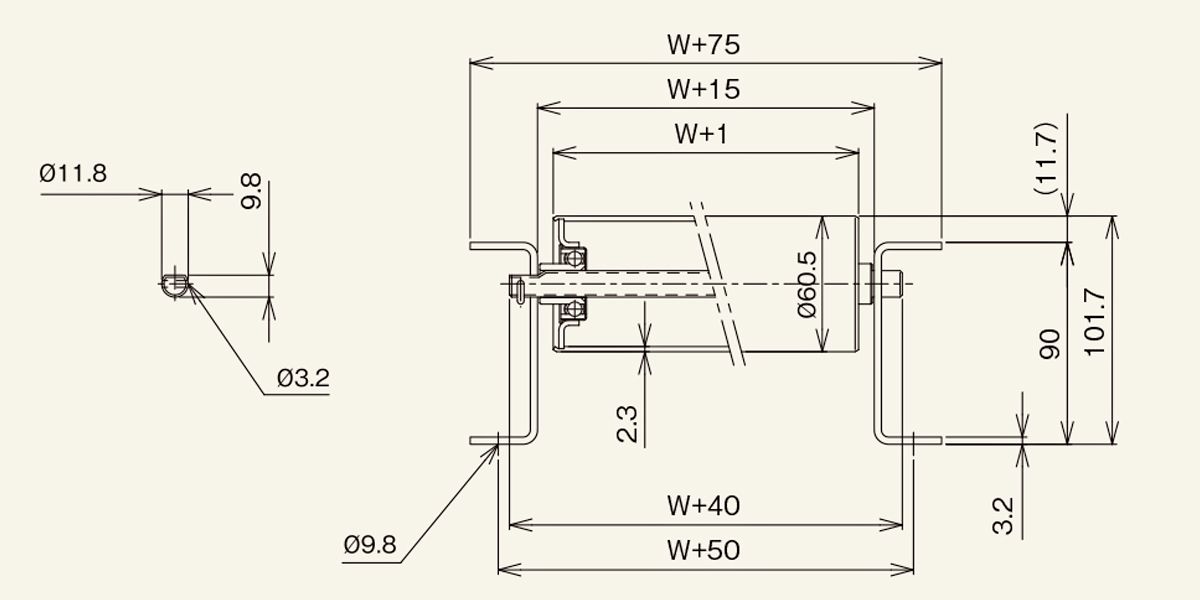

■図面
■仕様
| 【ローラ単品仕様】 コンベヤ型式 |
R-6023PD |
|---|---|
| 【ローラ単品仕様】 ローラ単体型式 |
R-6023PD |
| 【ローラ単品仕様】 ローラ寸法：外形（φ） |
60.5 |
| 【ローラ単品仕様】 ローラ寸法：肉厚（ｔ） |
2.3 |
| 【ローラ単品仕様】 ローラ寸法：軸穴（φ） |
12.2 |
| 【ローラ単品仕様】 標準ローラ幅（公称）Ｗ |
100～1,000 |
| 【ローラ単品仕様】 標準ローラ全長ＢＢ |
W+13 |
| 【ローラ単品仕様】 製作可能最短ローラ幅（W） |
50 |
| 【ローラ単品仕様】 製作可能最長ローラ幅（W） |
1,000 |
| 【ローラ単品仕様】 ローラ幅 フリーサイズ |
○ |
| 【ローラ単品仕様】 ローラ仕様：材質 |
STKM |
| 【ローラ単品仕様】 ローラ仕様：表面処理 |
溶融亜鉛めっき |
| 【ローラ単品仕様】 ベアリング：仕様 |
削り出し |
| 【ローラコンベヤ仕様】 フレーム仕様： 高さ×幅×肉厚（Ｉ×Ｋ×ｔ） |
[90×30×3.2 |
| 【ローラコンベヤ仕様】 フレーム仕様：材質 |
スチール |
| 【ローラコンベヤ仕様】 フレーム仕様：表面処理 |
焼付塗装 |
| 【ローラコンベヤ仕様】 標準機長製作範囲：1000L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：1500L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：2000L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：3000L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲： カーブ 内R900 |
○ |
| 【ローラコンベヤ仕様】 標準ローラ間隔：ピッチＰ |
75・100・150・200 |
| 【ローラコンベヤ仕様】 機高（ローラ上面）Ｈ |
101.7 |
| 【標準軸仕様】 軸軽（φ）×肉厚（t） 公称（実寸） |
12（11.8）×1.0 |
| 【標準軸仕様】 軸長（mm） |
W＋40 |
| 【標準軸仕様】 形状 |
パイプ |
| 【標準軸仕様】 加工 |
丸・半月/ヨコピン穴 |
| 【標準軸仕様】 材質 |
STKM11A |
| 【標準軸仕様】 めっき |
× |
単位：㎜
