製品説明
【用途】
中軽荷重搬送用
【製品の特徴】
１） ローラ径φ38.1、ローラ間隔 最小P50です。
２） ローラ幅（公称）は100W～1,000Wの50mmとびが標準です。フリーサイズも製作可能です。
３） プレスベアリング、安価タイプ
４） ［60型フレーム標準タイプ
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P）が計算上割り切れない場合、 相当ピッチ（P）になります。
注記３：ローラ間隔P50以下の組付け品の軸止めは、針金止めになります。
Rピン止めと針金止め違いはこちら
中軽荷重搬送用
【製品の特徴】
１） ローラ径φ38.1、ローラ間隔 最小P50です。
２） ローラ幅（公称）は100W～1,000Wの50mmとびが標準です。フリーサイズも製作可能です。
３） プレスベアリング、安価タイプ
４） ［60型フレーム標準タイプ
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P）が計算上割り切れない場合、 相当ピッチ（P）になります。
注記３：ローラ間隔P50以下の組付け品の軸止めは、針金止めになります。
Rピン止めと針金止め違いはこちら

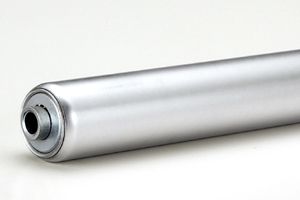

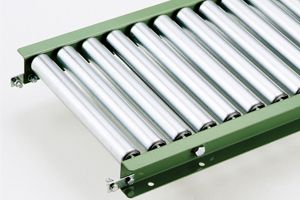

製品画像
連結金具はオプションです。

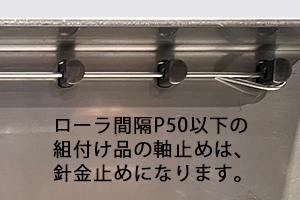

針金止め（※イメージです。）
型式の選び方
Rローラの種類
R：スチール製ローラ |
- |
32ローラ外径（Φ）
32：Φ31.8 |
- |
12ローラパイプ肉厚(t)
12：t1.2 |
- |
PDベアリングの種類
PD：プレス/端尺寸法用ベアリング |
- |
フレーム形状
無記号：下記仕様表参照 |
仕様

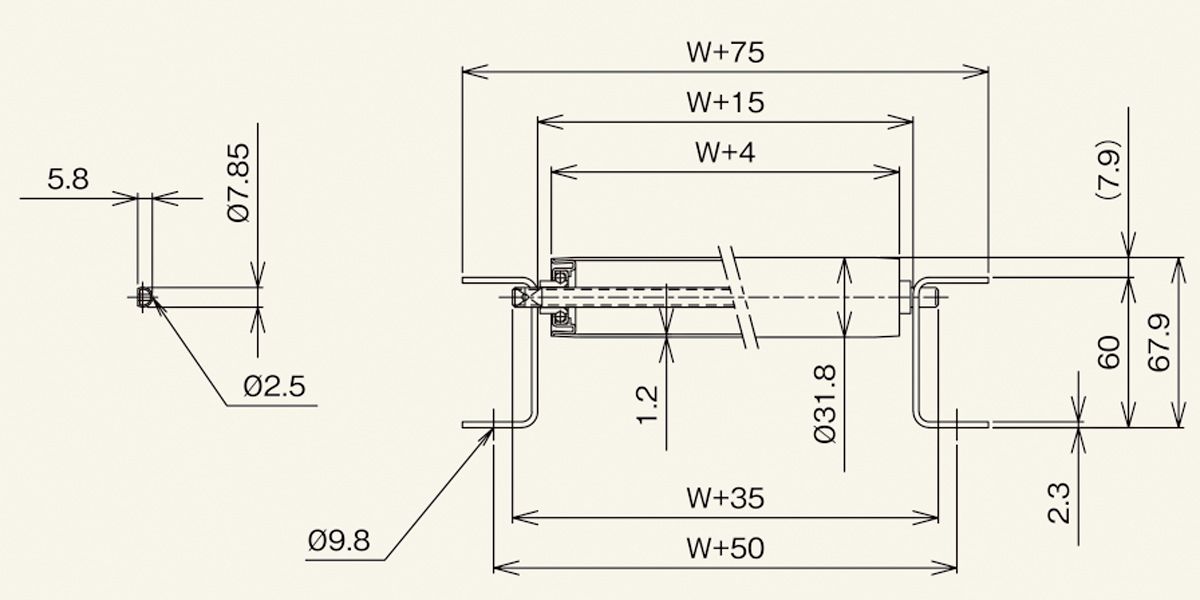

■図面

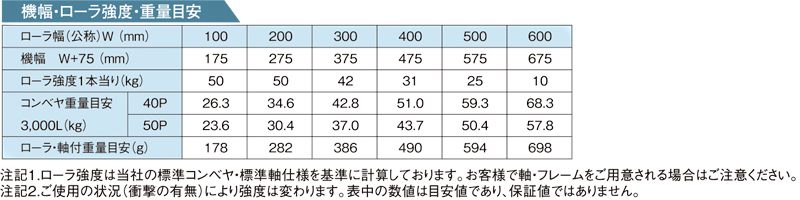

■仕様
| 【ローラ単品仕様】 コンベヤ型式 |
R-3212PD |
|---|---|
| 【ローラ単品仕様】 コンベヤ型式 |
R-3212PD |
| 【ローラ単品仕様】 ローラ寸法：外形（φ） |
31.8 |
| 【ローラ単品仕様】 ローラ寸法：肉厚（ｔ） |
1.2 |
| 【ローラ単品仕様】 ローラ寸法：軸穴（φ） |
8.2 |
| 【ローラ単品仕様】 標準ローラ幅（公称）Ｗ |
100~600 |
| 【ローラ単品仕様】 標準ローラ全長ＢＢ |
W+13 |
| 【ローラ単品仕様】 製作可能最短ローラ幅（W） |
40 |
| 【ローラ単品仕様】 製作可能最長ローラ幅（W） |
600 |
| 【ローラ単品仕様】 ローラ幅 フリーサイズ |
〇 |
| 【ローラ単品仕様】 ローラ仕様：材質 |
STKM |
| 【ローラ単品仕様】 ローラ仕様：表面処理 |
溶融亜鉛めっき |
| 【ローラ単品仕様】 ベアリング：仕様 |
プレス |
| 【ローラコンベヤ仕様】 フレーム仕様：高さ×幅×肉厚（Ｉ×Ｋ×ｔ） |
[60×30×2.3 |
| 【ローラコンベヤ仕様】 フレーム仕様：材質 |
スチール |
| 【ローラコンベヤ仕様】 フレーム仕様：表面処理 |
焼付処理 |
| 【ローラコンベヤ仕様】 標準機長製作範囲：1000L |
〇 |
| 【ローラコンベヤ仕様】 標準機長製作範囲：1500L |
〇 |
| 【ローラコンベヤ仕様】 標準機長製作範囲：2000L |
〇 |
| 【ローラコンベヤ仕様】 標準機長製作範囲：3000L |
〇 |
| 【ローラコンベヤ仕様】 標準機長製作範囲： カーブ 内R900 |
〇 |
| 【ローラコンベヤ仕様】 標準ローラ間隔：ピッチＰ |
40・50・75・100 |
| 【ローラコンベヤ仕様】 機高（ローラ上面）Ｈ |
67.9 |
| 【標準軸仕様】 軸軽（φ）×肉厚（t） 公称（実寸） |
8（7.85）×0.8 |
| 【標準軸仕様】 軸長（mm） |
W+35 |
| 【標準軸仕様】 形状 |
パイプ |
| 【標準軸仕様】 加工 |
丸・半月 タテピン穴 |
| 【標準軸仕様】 材質 |
STKM11A |
| 【標準軸仕様】 めっき |
× |
単位：㎜
※フリーサイズとはローラ幅が50㎜とび以外を指し、〇印の場合違うサイズの製作が可能です。
※フリーサイズとはローラ幅が50㎜とび以外を指し、〇印の場合違うサイズの製作が可能です。
