製品説明

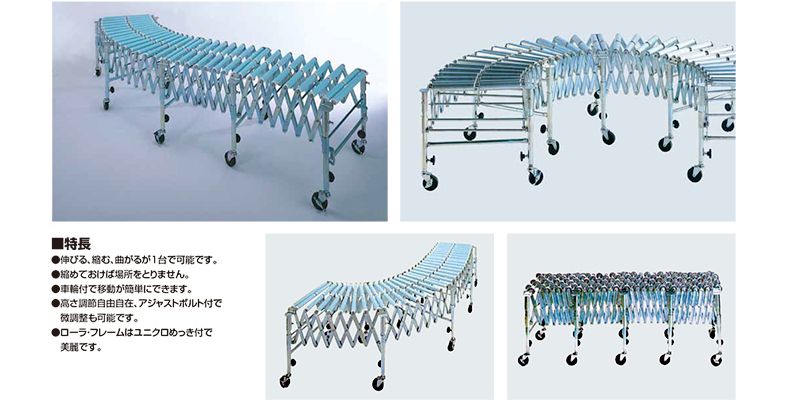

【特長】
・伸びる、縮む、曲がるが一台で可能です。
･縮めておけば場所をとりません。
・車輪付きで移動が簡単にできます。
・高さ調整も自由自在、アジャストボルト付で微調整も可能です。
・ローラ・フレームはユニクロめっき付で美麗です。
・伸びる、縮む、曲がるが一台で可能です。
･縮めておけば場所をとりません。
・車輪付きで移動が簡単にできます。
・高さ調整も自由自在、アジャストボルト付で微調整も可能です。
・ローラ・フレームはユニクロめっき付で美麗です。

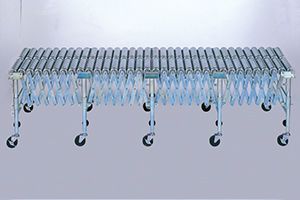

製品画像
仕様

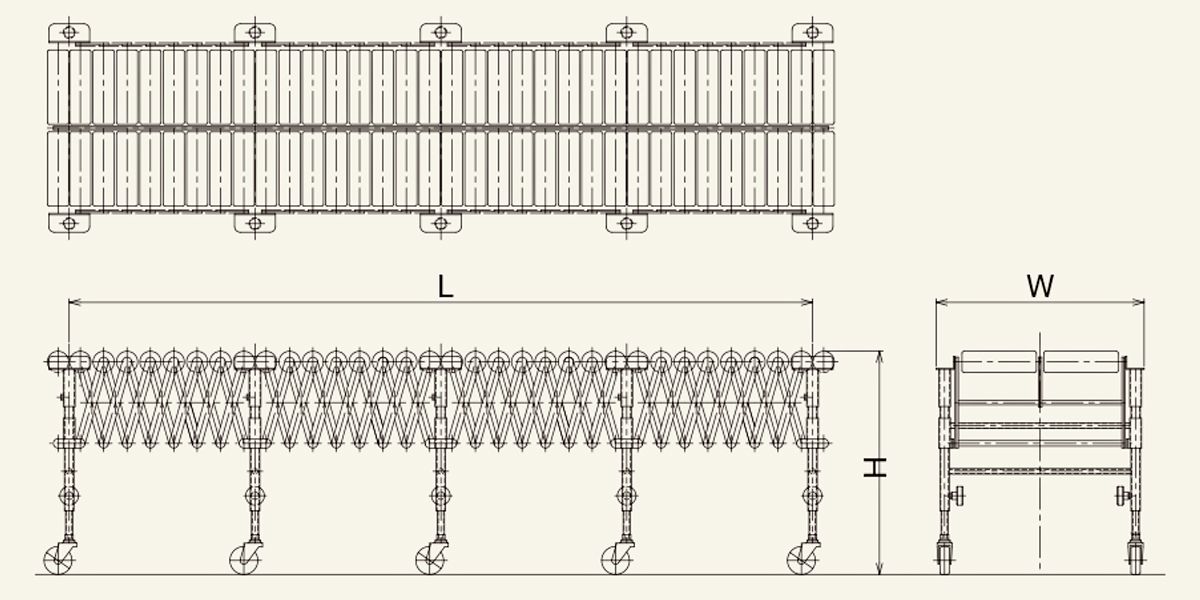

■図面
■仕様
| 名称記号 | ACC-C |
|---|---|
| ローラ寸法 外径×幅×軸径 |
Φ57×200W×Φ12 スチール製 2列 |
| 機長 L | 2,000～4,000 |
| ローラ間隔 P | 60～130 |
| 外幅 W | 560 |
| 機高 H | 540～840 |
| 脚数 | 5本 |

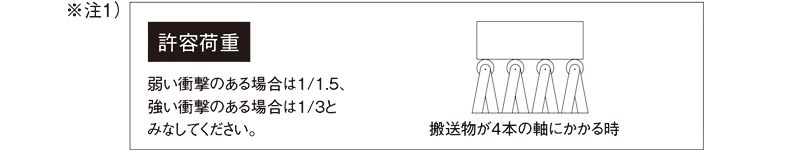

| 許容荷重(kg) ※注1) |
50 |
| 自重（kg） | 135 |

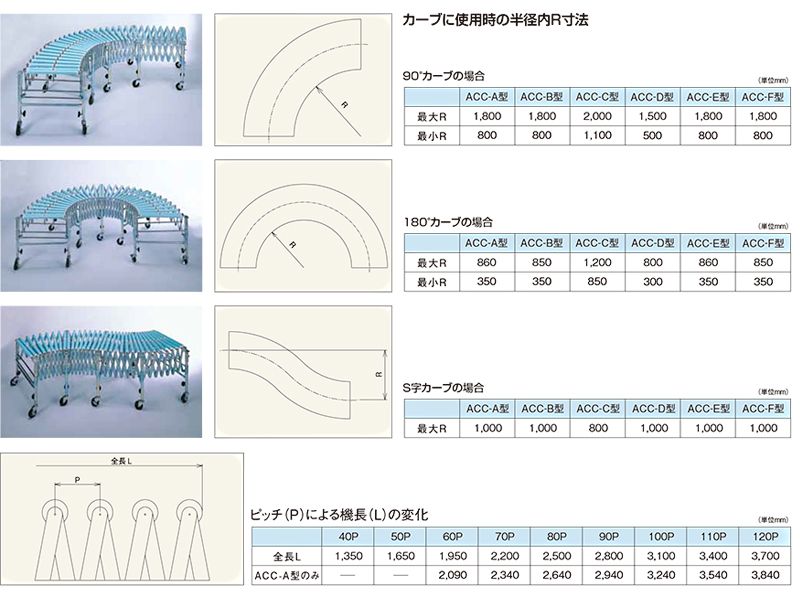

| カーブに使用時の半径内R寸法 90°カーブの場合：最大R・最小R |
2,000・1,100 |
| カーブに使用時の半径内R寸法 180°カーブの場合：最大R・最小R |
1,200・850 |
| カーブに使用時の半径内R寸法 S字カーブの場合：最大R |
800 |
| ピッチ(P)による機長L 40P |
1,350 |
| ピッチ(P)による機長L 50P |
1,650 |
| ピッチ(P)による機長L 60P |
1,950 |
| ピッチ(P)による機長L 70P |
2,200 |
| ピッチ(P)による機長L 80P |
2,500 |
| ピッチ(P)による機長L 90P |
2,800 |
| ピッチ(P)による機長L 100P |
3,100 |
| ピッチ(P)による機長L 110P |
3,400 |
| ピッチ(P)による機長L 120P |
3,700 |
単位㎜
■その他
