スライド式ラック

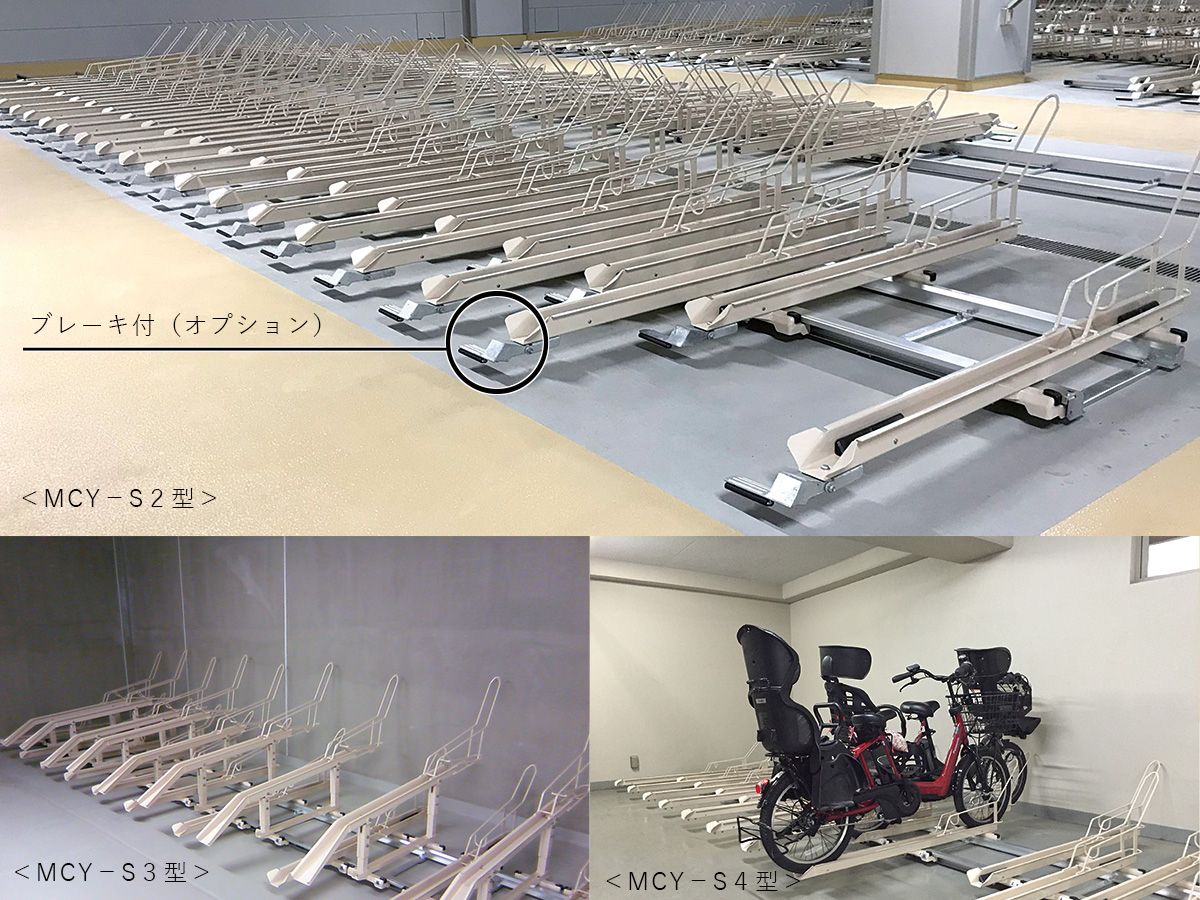

製品画像　スライド式ラック MCY-S2型 MCY-S3型【省スペース型ラック】 MCY-S4型【3人乗り電動自転車対応ラック】 サイクルシステムシリーズ

タイプ仕様

■スムーズなスライドで出し入れ簡単
■アルミレールと樹脂巻きベアリングローラ―を採用した静音タイプ
■シンプル構造で高品質・低コストを実現
■S3型は省スペース対応の奥行1,870㎜　前後差・高低差で自転車同士の干渉を軽減
■出し入れ時にラックを固定出来るブレーキ付き（オプション）
■台車は200・250・300㎜の3種類

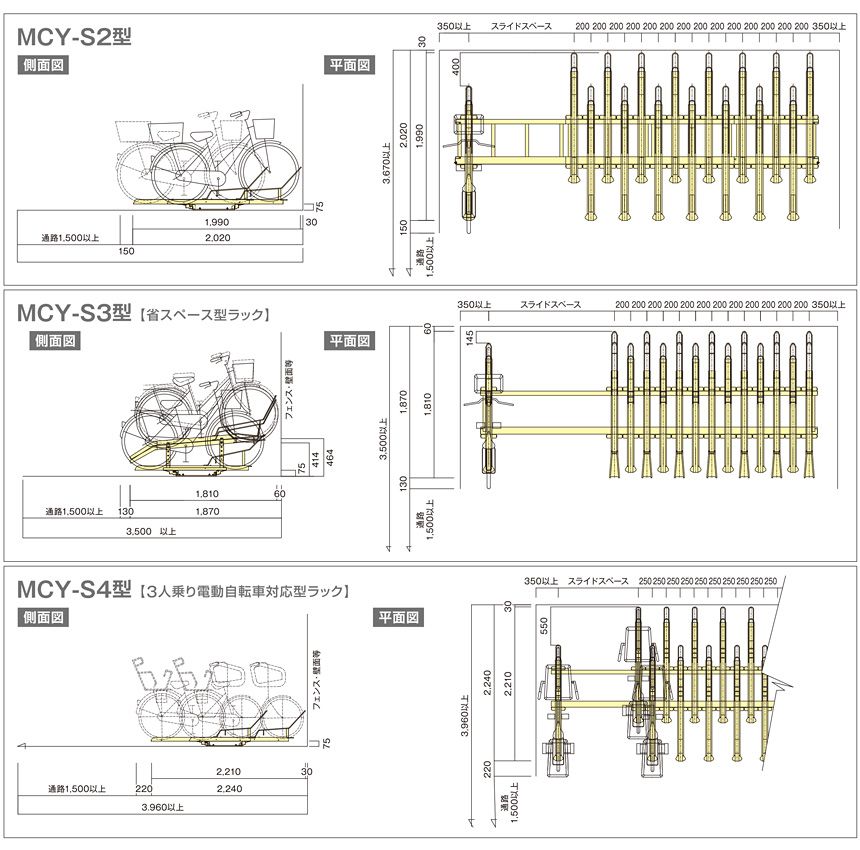

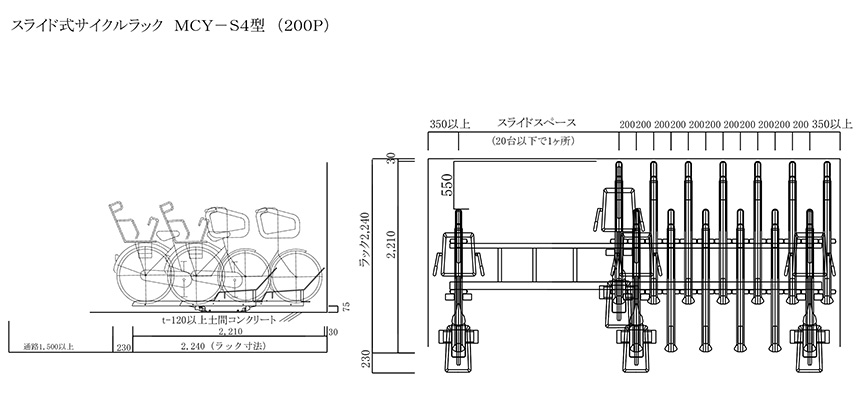

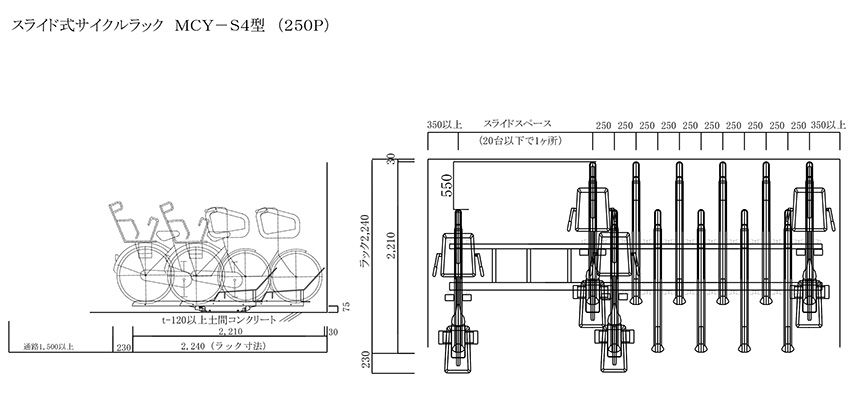

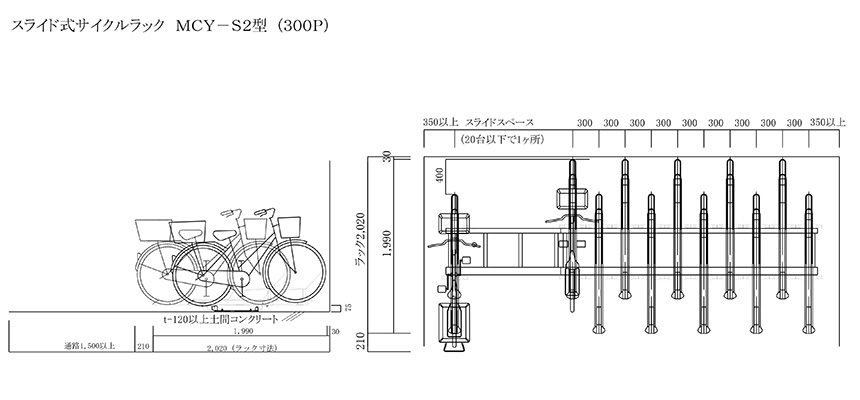

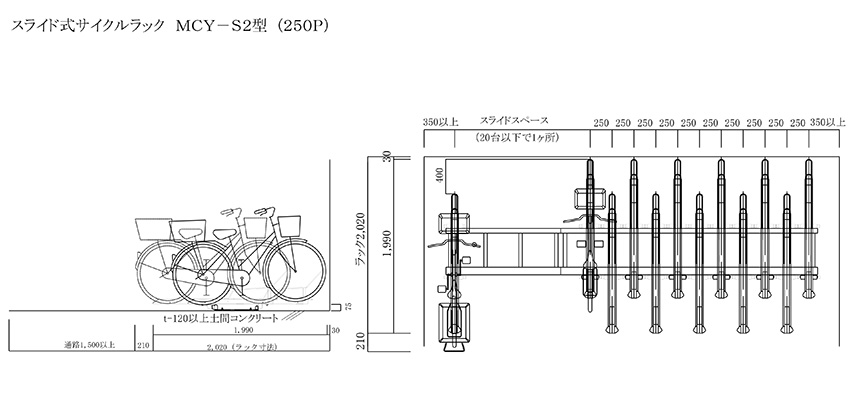

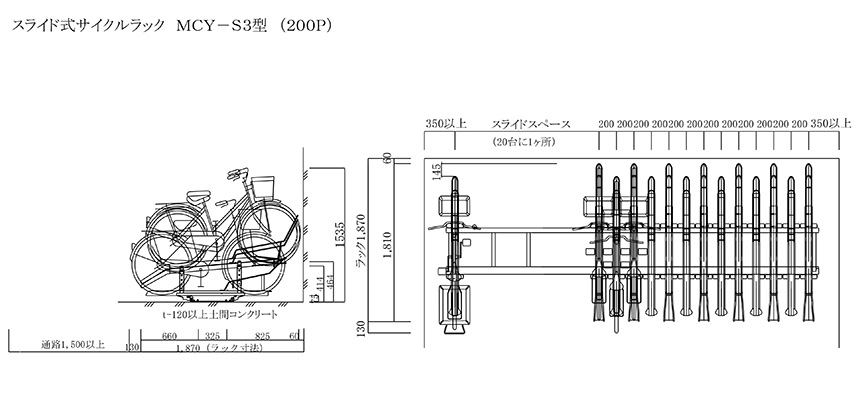

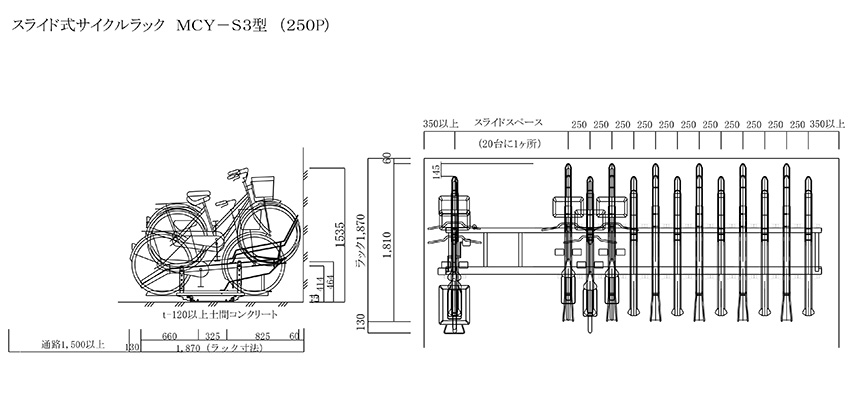

図面　スライド式ラック MCY-S2型 MCY-S3型【省スペース型ラック】 MCY-S4型【3人乗り電動自転車対応ラック】 サイクルシステムシリーズ
※単位　㎜
当製品カタログページ PDF WEBカタログ

●ラック収容可能自転車一覧表

  自転車サイズ タイヤ幅 自転車重量 カゴ
前 後ろ
MCY-S2型 27インチ以下 55㎜以下 35㎏以下 〇※1 〇※2
MCY-S3型 27インチ以下 55㎜以下 低35㎏以下　高30㎏以下 〇※1 〇※2
MCY-S4型 27インチ以下 55㎜以下 40㎏以下 〇※3 〇※4
※1　収容できる前カゴサイズは幅35㎝・奥行25㎝・高さ30㎝以下に限ります。
※2　収容できる後ろカゴサイズは幅35㎝・奥行45㎝・高さ27㎝以下に限ります。
※3　収容できる前カゴサイズは幅36㎝・奥行55㎝・高さ48㎝に限ります。
※4　収容できる後ろカゴサイズは幅45㎝・奥行55㎝・高さ60㎝以下に限ります。
※子供用自転車・折りたたみ自転車を収容しますと車輪がラックに干渉する場合があります。
※補助輪付自転車・三輪車は収容できません。
※3人乗り電動自転車とは、幼児2人同乗基準適合車の事を示します。
※上記表により収容可能自転車であっても、車種及び付属物により収容できない場合があります。

●標準仕様

部材 材質 寸法 塗装・仕上げ
ラック SPHC t2.3 クロメートメッキ　粉体塗装
スライドレール アルミ t3.0 アルマイト処理
台車 FC t3.0 クロメートメッキ　粉体塗装
タイヤガイド SS400 Φ9 クロメートメッキ　粉体塗装
ブレーキ FC t3.0 溶融亜鉛メッキ
ベアリング   JIS6900ZZ 樹脂巻き
取付ボルト   M10 ダクロダイズド
アンカーボルト   M10×60 溶融亜鉛メッキ
【注意】
■特殊な自転車は収納できない場合があります。
■自転車以外のものを収納しないでください。
※製品改良のため、予告なしに仕様の一部を変更することがあります。
また製品の色調は実際と異なる場合もあります。ご了承ください。
