プッシュバックラック パレット
特徴
| 先入れ後出し | 対応力 | 保管効率 | メンテナンス |
|---|---|---|---|
| 少品種の商品を多量に保管し、一度に多量の出荷をするのに適したラックです。 | デッドスペースも有効活用できます。 | 通路を削減することにより保管率UP！ | 給油・保全などのメンテナンスは不要です。 |

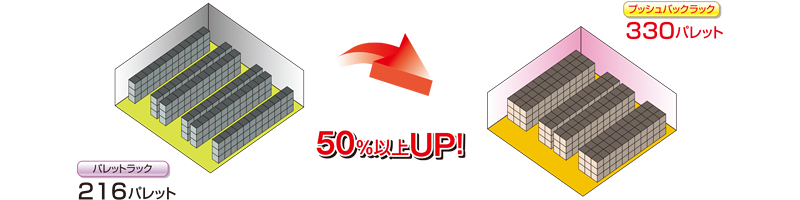

収容能率50％UP！

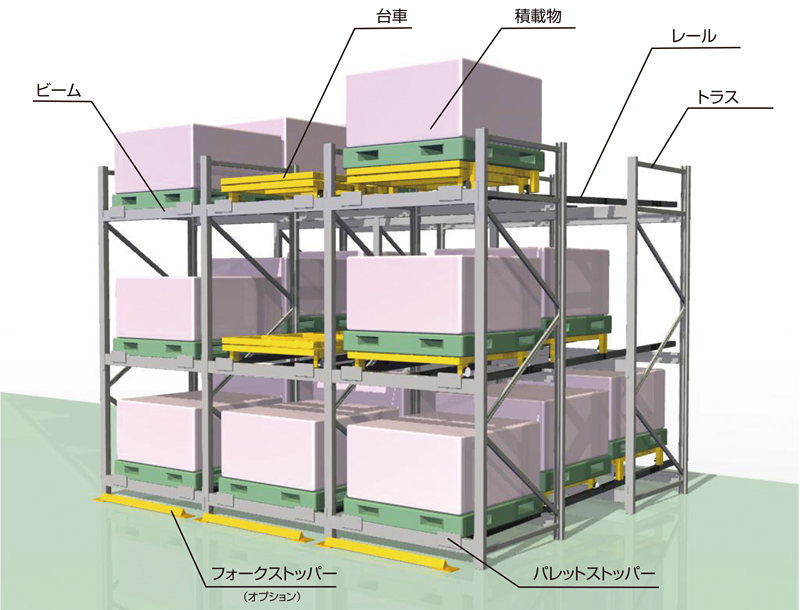

名称図
パレット単位の荷物を傾斜角度のついた棚の台車に載せて、縦列保管します。
少品種多量品の保管に最適で、作業効率が大幅にアップします。
- 保管効率の向上
- 固定棚に対して通路を削減し保管率を50％改善します。
- メンテナンスフリー
- 給油や保全などのメンテナンス作業は不要です。

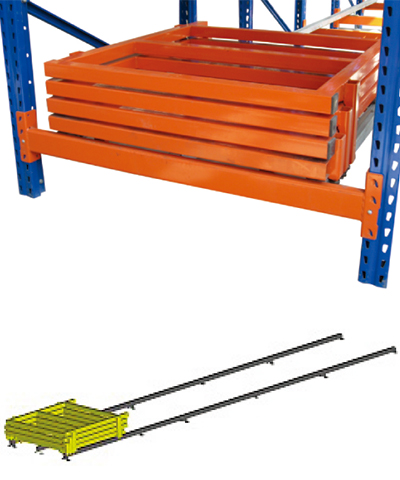

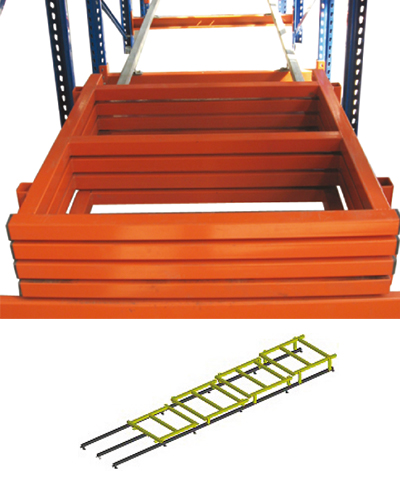

- 台車構造
- 移設・増設が可能
- 荷物の増加に合わせて順次増設も可能です。
入出庫手順

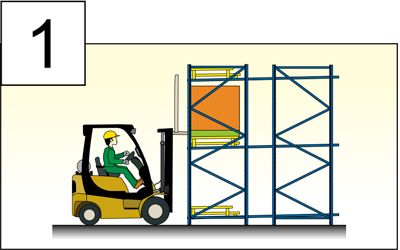

入庫は、台車の上に荷物を載せます。

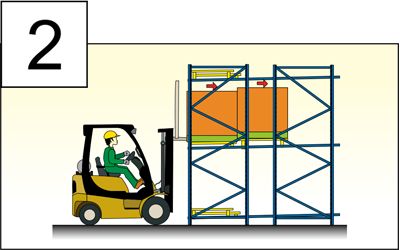

すでに収まっている荷物のパレット部分と次に入れる荷物のパレットを当て奥へと押し入れます。

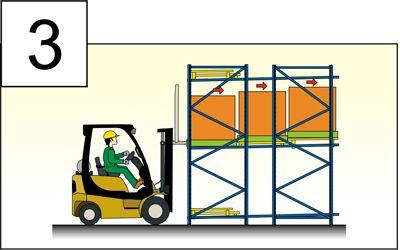

同様に順次奥へと押し込み最後の荷物はレール上に載せます。

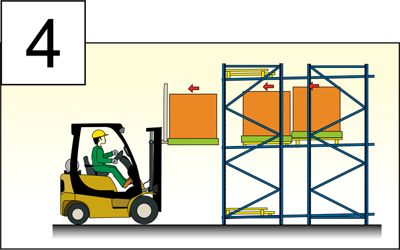

出庫の際は一番手前の荷物を取出すと自動的に奥の荷物が前へと移動します。

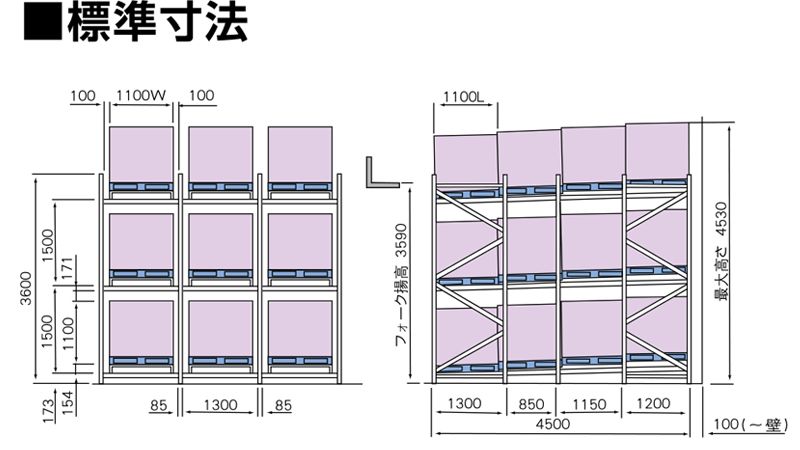

入出庫手順
| 荷姿 | 1100W×1100L×1100H | ||||
|---|---|---|---|---|---|
| 最大積載質量 | 1000㎏/パレット | ||||
| 奥行パレット数 | 2 | 3 | 4 | ||
| 積載段数 | 2段／3弾 | ||||
| 最大高さ | 2段 | 2780 | 2910 | 3030 | |
| 3弾 | 4180 | 4360 | 4530 | ||
| ラックサイズ | 高さ | 2段 | 1900 | 2000 | |
| 3弾 | 3300 | 3600 | |||
| 有効間口 | 1300 | ||||
| 奥行 | 2290 | 3400 | 4500 | ||
(単位：㎜)

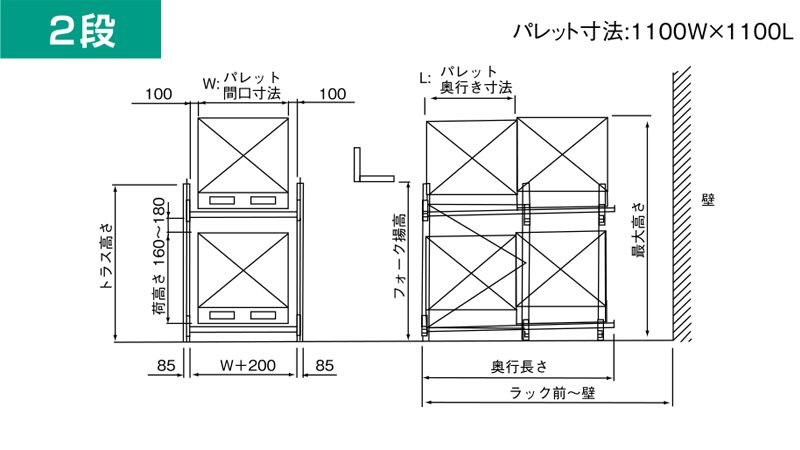

| 荷高さ（パレット含む） | 奥行パレット | |||
|---|---|---|---|---|
| 2奥行 | 3奥行 | 4奥行 | ||
| 1100H | フォーク揚高 | 1860 | 2020 | 2140 |
| 最大高さ | 2800 | 2990 | 3130 | |
| 奥行長さ | 2220 | 3250 | 4400 | |
| ラック前～壁 | 2300 | 3400 | 4500 | |
| トラス高さ | 1900 | 2000 | 2100 | |
| 1300H | フォーク揚高 | 2060 | 2220 | 2340 |
| 最大高さ | 3200 | 3390 | 3530 | |
| 奥行長さ | 2220 | 3250 | 4400 | |
| ラック前～壁 | 2300 | 3400 | 4500 | |
| トラス高さ | 2100 | 2200 | 2300 | |
| 1500H | フォーク揚高 | 2260 | 2420 | 2540 |
| 最大高さ | 3600 | 3790 | 3930 | |
| 奥行長さ | 2220 | 3250 | 4400 | |
| ラック前～壁 | 2300 | 3400 | 4500 | |
| トラス高さ | 2300 | 2400 | 2500 | |
| 1600H | フォーク揚高 | 2360 | 2520 | 2640 |
| 最大高さ | 3800 | 3990 | 4130 | |
| 奥行長さ | 2220 | 3250 | 4400 | |
| ラック前～壁 | 2300 | 3400 | 4500 | |
| トラス高さ | 2400 | 2500 | 2600 | |
(単位：㎜)

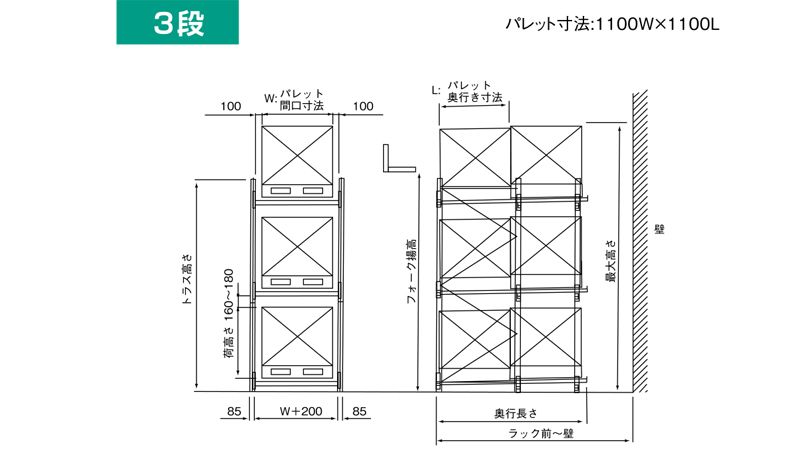

| 荷高さ（パレット含む） | 奥行パレット | |||
|---|---|---|---|---|
| 2奥行 | 3奥行 | 4奥行 | ||
| 1100H | フォーク揚高 | 3260 | 3520 | 3690 |
| 最大高さ | 4200 | 4490 | 4680 | |
| 奥行長さ | 2220 | 3250 | 4400 | |
| ラック前～壁 | 2300 | 3400 | 4500 | |
| トラス高さ | 3300 | 3500 | 3600 | |
| 1300H | フォーク揚高 | 3660 | 3920 | 4090 |
| 最大高さ | 4800 | 5090 | 5280 | |
| 奥行長さ | 2220 | 3250 | 4400 | |
| ラック前～壁 | 2300 | 3400 | 4500 | |
| トラス高さ | 3700 | 3900 | 4000 | |
| 1500H | フォーク揚高 | 4060 | 4320 | 4490 |
| 最大高さ | 5400 | 5690 | 5880 | |
| 奥行長さ | 2220 | 3250 | 4400 | |
| ラック前～壁 | 2300 | 3400 | 4500 | |
| トラス高さ | 4100 | 4300 | 4400 | |
