垂直2段式　折り畳み式
オートリターンラック
（省スペースタイプ）

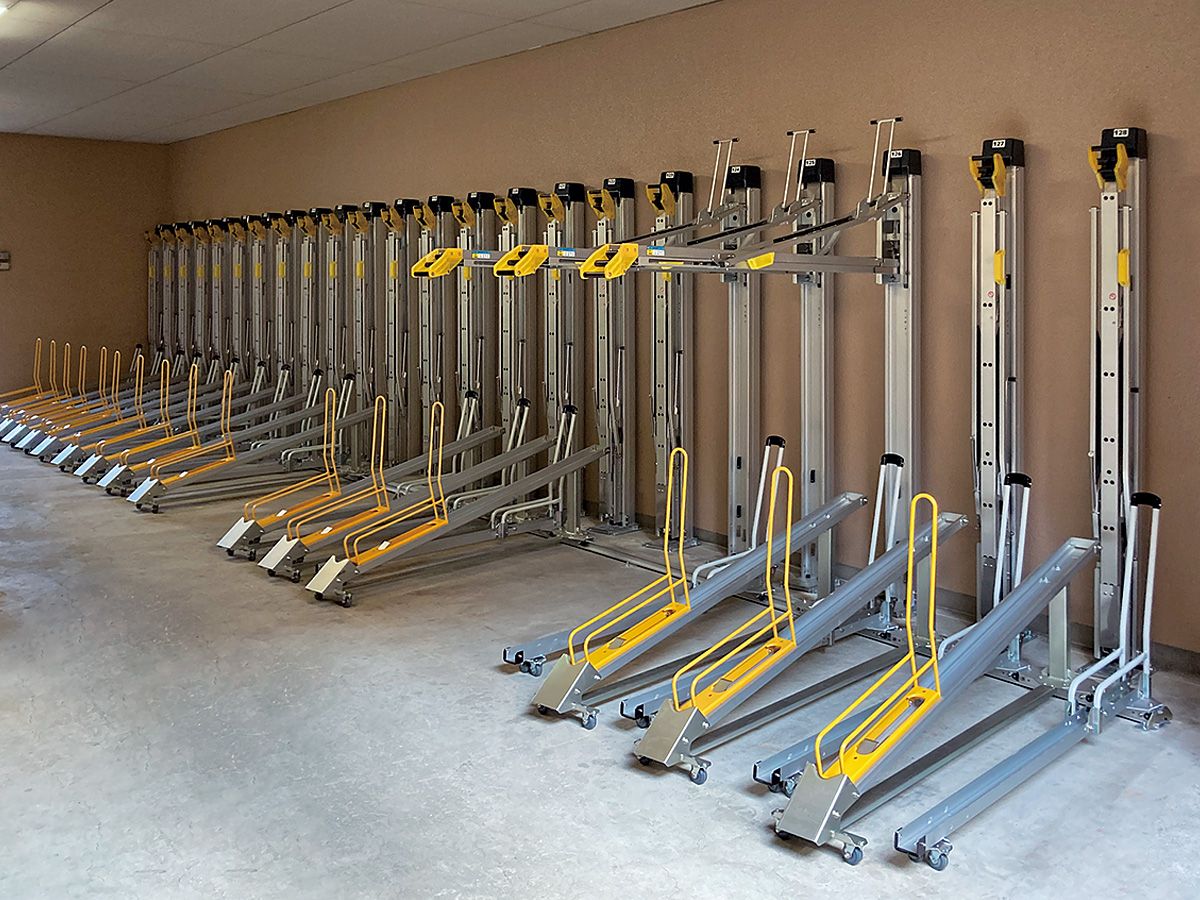

製品画像　垂直2段式　折り畳み式 オートリターンラック（省スペースタイプ）MCY-GFA2H型【上段】 MCY-SFRC型【下段・スライド】 サイクルシステムシリーズ

タイプ仕様

省スペース、機能性、耐久性、静音性、安心性、そして高品質を実現したモデル。
オートリターン機能搭載で、自転車出庫後はラックを上げることなくスムーズに出庫ができます。
■上段ラックは未使用時には支柱へ収容され、スッキリとした視界
■上段ラックは急浮上を抑制し、安全性に考慮したガススプリング式
■奥行き寸法に考慮した省スペースタイプ
■操作が容易な垂直昇降タイプ
■下段スライドラックはスペースに合わせて選べる2タイプ
■上段・下段共に、自転車の倒れを抑制したトップガイドを採用
■サビに強いアルミ製

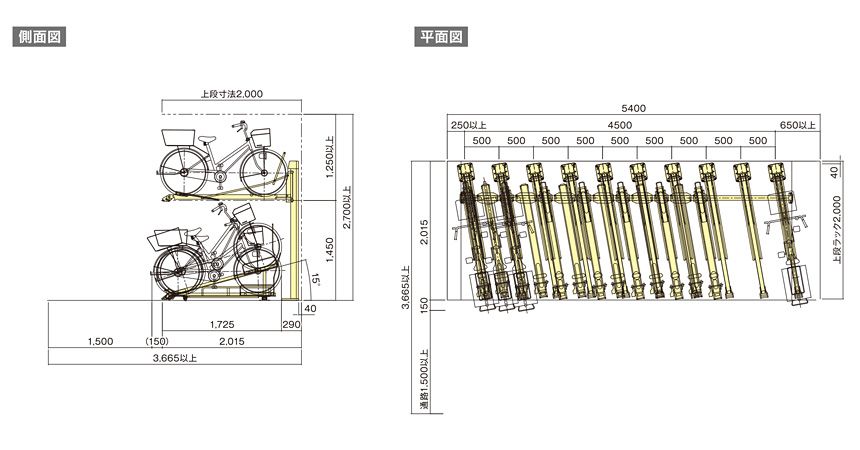

図面　垂直2段式　折り畳み式 オートリターンラック（省スペースタイプ）MCY-GFA2H型【上段】 MCY-SFRC型【下段・スライド】 サイクルシステムシリーズ
※単位　㎜
※特別仕様にも対応いたします。お気軽にご相談ください。
当製品カタログページ PDF WEBカタログ

●ラック収容可能自転車一覧表

  自転車サイズ タイヤ幅 自転車全高※1 自転車重量 カゴ
前 後ろ
上段ラック 20～28インチ 48㎜以下 1,150以下 15㎏～20㎏以下 〇※2 〇※3
下段ラック（前入れ） 18～28インチ以下 48㎜以下 1,150以下 低40㎏以下　高30㎏以下 〇※2 ×※3
※1　自転車高さとは自転車の付属品を含めた高さです。
※2　収容できる前カゴサイズは幅35㎝・奥行25㎝・高さ30㎝以下に限ります。
※3　収容できる後ろカゴサイズは幅35㎝・奥行45㎝・高さ27㎝に限ります。
※下段に子供用自転車・折りたたみ自転車を収容しますと車輪がラックに干渉する場合があります。
※補助輪付自転車・三輪車は収容できません。
※上記表により収容可能自転車であっても、車種及び付属物により収容できない場合があります。

●主な仕様　上段

名称 材料 表面処理
ポスト A6063 アルマイト処理
ラックレール A6063 アルマイト処理
ガススプリング スチール製 塗装
台車 SPHC　鉄 ダクロタイズド
ローラ POM樹脂 ー
ベース SPHC　鉄 溶融亜鉛
小物部品 SPHC　鉄 ユニクロメッキ
アンカーボルト：屋内 C-1060 ユニクロメッキ
アンカーボルト：屋外 C-1060 溶融亜鉛
【注意】
■特殊な自転車は収納できない場合があります。
■自転車以外のものを収納しないでください。
※製品改良のため、予告なしに仕様の一部を変更することがあります。
また製品の色調は実際と異なる場合もあります。ご了承ください。

●主な仕様　下段

名称 材料 表面処理
ラックレール A6063 アルマイト処理
前輪台車 SPHC　鉄 メッキ＋塗装
レール A6063 アルマイト処理
キャスター エラストマー ー
ローラ POM樹脂 ー
エントリーガイド SPHC　鉄 メッキ＋塗装
小物部品 SPHC　鉄 ユニクロメッキ
アンカーボルト：屋内 C-1060 ユニクロメッキ
アンカーボルト：屋外 C-1060 溶融亜鉛
【注意】
■特殊な自転車は収納できない場合があります。
■自転車以外のものを収納しないでください。
※製品改良のため、予告なしに仕様の一部を変更することがあります。
また製品の色調は実際と異なる場合もあります。ご了承ください。
