タイプ仕様

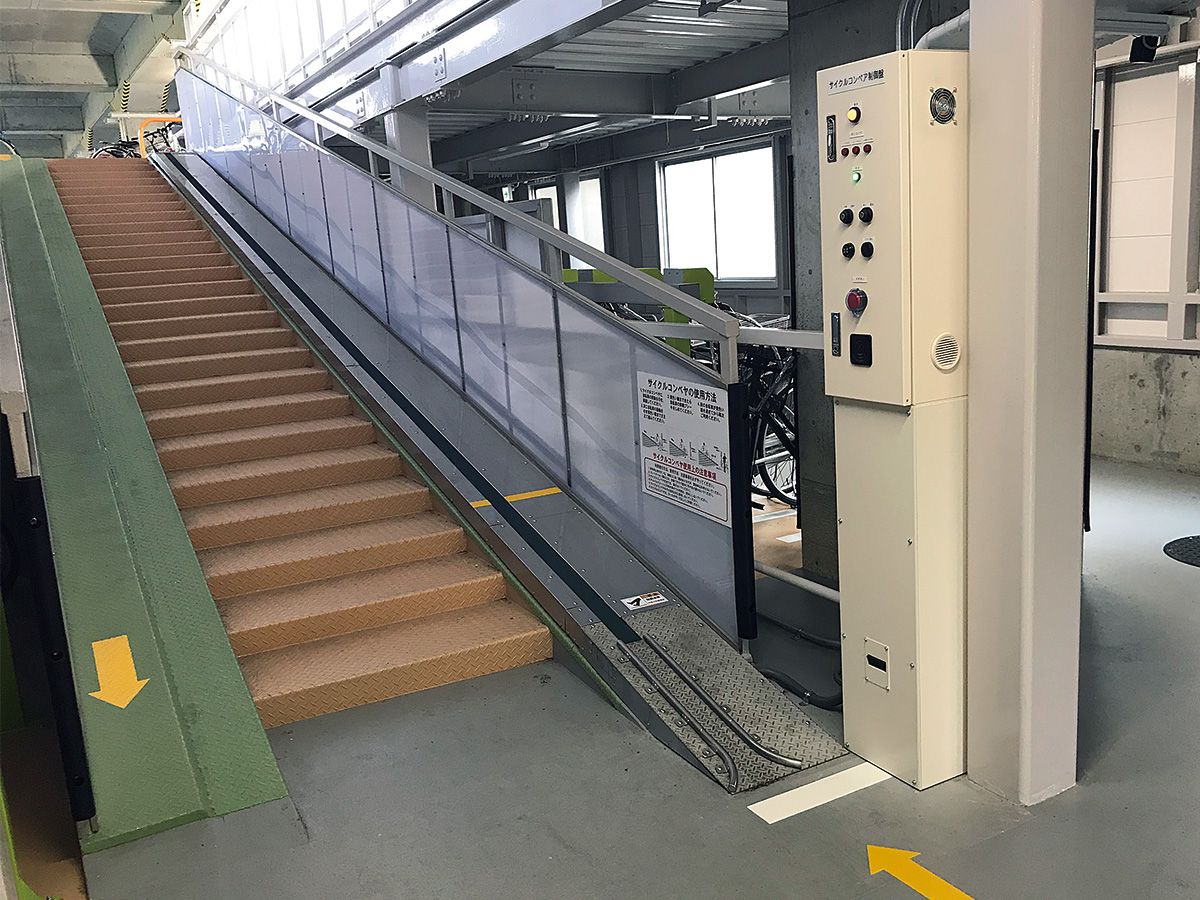

■既存スロープの上に設置する後付けタイプ
●MCY-CV2型標準仕様
| 用途及び型式 | 標準二輪自転車/MCY-CV2型 | |
|---|---|---|
| 路面の幅 | 80㎜ | |

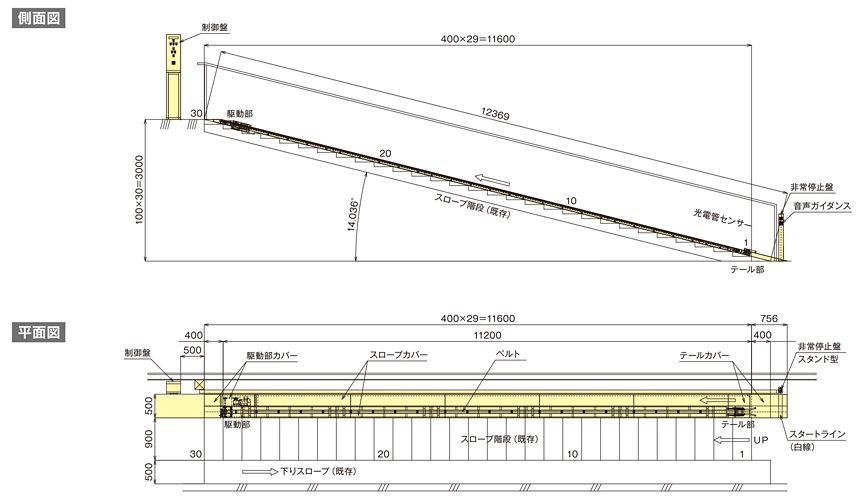

| 水平機長 | 12000㎜ | |
| 昇降工程 | 3000㎜以下 | |
| 運搬距離 | 12369㎜ | |
| 勾配 | 1/4（14.036°） | |
| 搬送量 | 800台/hr以下 | |
| 運転方法 | 上昇専用 | |
| 定格速度 | 40m/min（可変速） | |
| ベルト形式 | 巾100～150㎜（エンドレス） ポリエステル帆布 表面PVC（緑色） |
|
| 駆動部 | 減速装置 | 減速装置付電動機駆動 |
| 主電動機 | 0.75～1.5KW | |
| 駆動部位置 | 上階降り口ピット内 | |

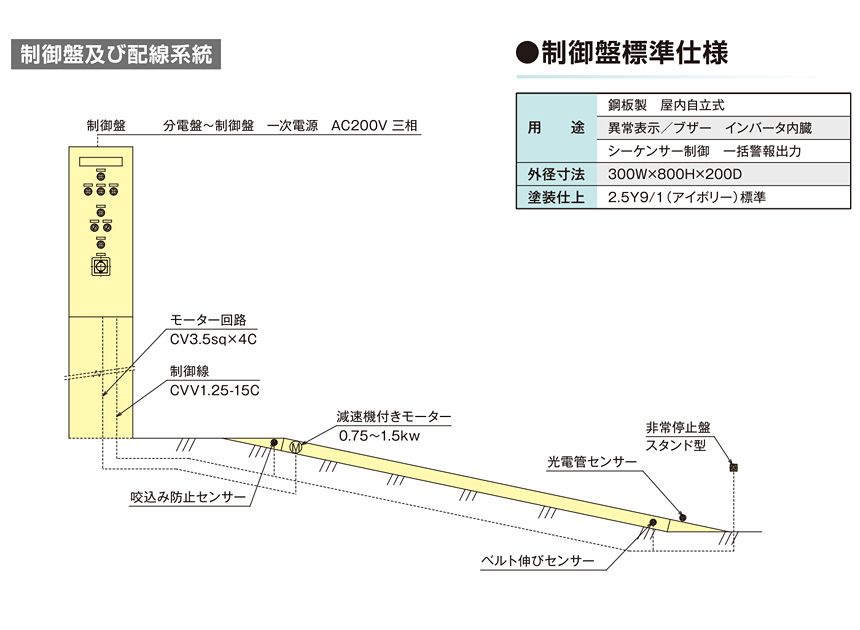

| 操作方法 | 切替キースイッチ・光電センサー自動発停 | |
| 電源 | AC200V 3相 50Hz/60Hz | |
| 安全装置 | 非常停止押釦 | 乗降口 各1ヶ所 |
| 咬込み防止装置 | 上階側降り口取付 | |
| 非常警報ブザー | 制御盤・操作盤内組込み | |
| ベルト伸び検知 | 下階側乗込口ピット内取付 | |
| 取扱い説明板 | 下階側乗込口ピット附近 600W×450H×5t PVC（下地白・文字黒） |
|
| 異常表示 | 非常停止・ベルト伸び・咬込み | |
| 仕上げ | サイドカバー | SUS304 H.L |
| 乗入カバー | SUS304 C.PL | |
| 本体 | 溶融亜鉛メッキ（ドブ浸け） | |
| その他 | スタートライン/矢印（白色） 間隔ライン/（黄色） |
|
