TOP > 製品情報 > 搬送システム製品 > 駆動コンベヤ > アラカルト(中量搬送シリーズ)
製品情報 > 搬送システム製品

AKR AKTR AKJR AKHR AKPR AMC
AFL ABC ATT1 ATT2 ARF1 ARF2
ARF3 ATB AST ATM APM ATF
ATR

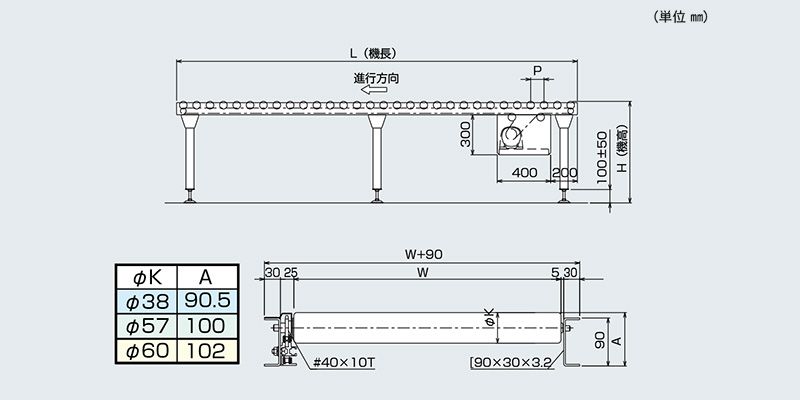

AKR 駆動コンベヤ
AKRAKR-384010S/AKR-574010S/AKR-604010S

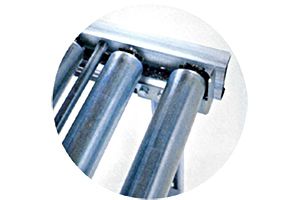

厳しい使用条件での実績と信頼のあるチェーン式駆動ローラコンベヤ。
仕様 (単位mm)
型式 AKR-384010S AKR-574010S AKR-604010S
駆動方式 チェーン駆動方式(#40) チェーン駆動方式(#40) チェーン駆動方式(#40)
ローラ寸法
外径×肉厚×軸径
38.1×2.3×12(メッキ付) 57.2×2.1×12(メッキ付) 60.5×2.3×12(メッキ付)
ローラ幅(W) 100~800 50とび 100~1,000 50とび 100~1,000mm 50とび
ローラピッチ(P) 50・75・100・150 75・100・150 75・100・150
フレーム寸法 [90×30×3.2 [90×30×3.2 [90×30×3.2
機長(L) max9,000 max9,000 max9,000
機幅 ローラ幅+90 ローラ幅+90 ローラ幅+90
機高(H) min450 min450 min450
搬送能力(kg/m) max100 max100 max100
搬送速度(m/min) max25 max25 max25

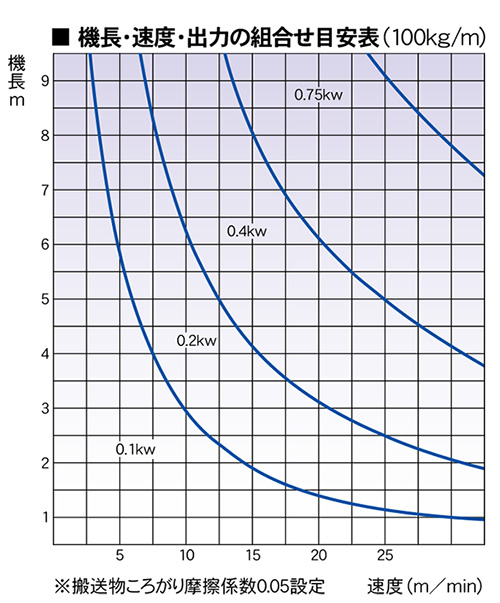

モーター容量(kw) 0.1・0.2・0.4・0.75 0.1・0.2・0.4・0.75 0.1・0.2・0.4・0.75
電源 AC200V三相 AC200V三相 AC200V三相
図面データ
ダウンロード
AKR-384010S
(DXF)
AKR-574010S
(DXF)
AKR-604010S
(DXF)
AKR-384010S
(PDF)
AKR-574010S
(PDF)
AKR-604010S
(PDF)
↑もどる

AKTR 駆動コンベヤ
AKTRAKTR-4010S/AKTR-4010SW

連続的な搬送と安定した90度方向転換ができるカーブコンベヤです。
仕様 (単位mm)
型式 AKTR-4010S AKTR-4010SW
駆動方式 チェーン駆動方式(#40) チェーン駆動方式(#40)
ローラ寸法
小径×大径×軸径
42.7×57~100×12(メッキ付) 42.7×57~100×12(メッキ付)
ローラ幅(W) 300~1,200 50とび 300~1,200mm 50とび
ローラピッチ(P) ▲75 ▲100 ▲75 ▲100
フレーム寸法 [90×30×3.2 [90×30×3.2
スプロケット(ローラ部) #40×10丁S(内駆動) #40×10丁SW(外駆動)
カーブ内半径(R)×角度 900×90º 60º 45º 900×90º 60º 45º
機幅 ローラ幅+90 ローラ幅+120
機高(H) min450 min450
搬送能力(kg/m) max150 max150
搬送速度(m/min) max25 max25
モーター容量(kw) 0.2 0.4(速度17~25m/min間) 0.2 0.4(速度17~25m/min間)
電源 AC200V三相 AC200V三相
図面データ
ダウンロード
AKTR-4010S P75
(DXF)

AKTR-4010S P100
(DXF)
AKTR-4010SW P75
(DXF)

AKTR-4010SW P100
(DXF)
AKTR-4010S P75
(PDF)

AKTR-4010S P100
(PDF)
AKTR-4010SW P75
(PDF)

AKTR-4010SW P100
(PDF)
↑もどる

AKJR/AKHR 駆動コンベヤ
AKJR/AKHR

信頼性が高い搬送ができるチェーン式駆動コンベヤ。
仕様 (単位mm)
型式 AKJR4010S AKHR4010S
駆動方式 チェーン駆動(#40) チェーン駆動(#40)
(ハネ上げ部モーターローラ)
ローラ寸法
外径×肉厚×軸径
42.7×57~80×12(メッキ付) 57.2×2.1×12(メッキ付)
ローラ幅(W) 300~800 50とび 100~1,000 50とび
ローラピッチ(P) ▲75 ▲100 ▲75 ▲100
フレーム寸法 [90×30×3.2 [90×30×3.2
スプロケット(ローラ部) #40×10丁S(内駆動) #40×10丁S
カーブ内半径(R)×角度 900×60º
機長(L)   max8,000
機幅 ローラ幅+90 ローラ幅+90
機高(H) min450 min450
搬送能力(kg/m) max150 max100
搬送速度(m/min) max25 max25
モーター容量(kw) 0.2・0.4kw
(速度17~25m/min間)
0.2・0.4・0.75kw
(モーターローラ50/60Hz:33/27w)
電源 AC200V三相 AC200V三相
製品・図面詳細
詳細へ
図面データ
ダウンロード

↑もどる

AKPR 駆動コンベヤ
AKPRAKPR-605013SW/AKPR-765013SW/AKPR-895015SW

重荷重搬送に最適なピロ受け型ローラコンベヤです。
仕様 (単位mm)
型式 AKPR-605013SW AKPR-765013SW AKPR-895015SW
駆動方式 チェーン駆動(#50) チェーン駆動(#50) チェーン駆動(#50)
ローラ寸法
外径×肉厚×軸径
60.5×3.8×20(メッキなし) 76.3×4.2×20(メッキなし) 89.1×4.2×30(メッキなし)
ローラ幅(W) 300~1,200 50とび 300~1,200 50とび 300~1,200 50とび
ローラピッチ(P) 75・100・150・200 100・150・200 100・150・200
フレーム寸法 [100×50×4.5 [100×50×4.5 [100×50×4.5
機長(L) max4,000 max4,000 max4,000
ベルト
スプロケット(ローラ部) #50×13丁SW #50×13丁SW #50×15丁SW)
機幅 ローラ幅+195 ローラ幅+195 ローラ幅+195
機高(H) min550 min550 min550
搬送能力(kg/m) max1,000(1駆動2,000kg) max1,000(1駆動2,000kg) max1,500(1駆動3,000kg)
搬送速度(m/min) max10 max10 max10
モーター容量(kw) 0.2・0.4・0.75 0.2・0.4・0.75 0.2・0.4・0.75・1.5
電源 AC200V三相 AC200V三相 AC200V三相
製品・図面詳細
詳細へ
図面データ
ダウンロード

↑もどる

AMC 駆動コンベヤ
AMCAMC-CS384010S/AMC-CS574010S/AMC-CS604010S

小フレーム[90サイズのスリップトルク方式の
アキュームローラコンベヤです。
仕様 (単位mm)
型式 AMC-CS384010S AMC-CS574010S AMC-CS604010S
駆動方式 チェーン駆動(#40) チェーン駆動(#40) チェーン駆動(#40)
ローラ寸法
外径×肉厚×軸径
38.1×2.3×12(メッキ付) 57.2×2.1×12(メッキ付) 60.5×2.3×12(メッキ付)
ローラ幅(W) 100~800 50とび 100~1,000 50とび 100~1,000 50とび)
ローラピッチ(P) 50・75・100 75・100・150 75・100・150
スプロケット(ローラ部) #40×10丁S #40×10丁S #40×10丁S
フレーム寸法 [90×30×3.2 [90×30×3.2 [90×30×3.2
機長(L) max9,000 max9,000 max9,000
機幅 ローラ幅+120 ローラ幅+120 ローラ幅+120
機高(H) min450 min450 min450
搬送能力(kg/m) max100 max100 max100
搬送速度(m/min) max25 max25 max25
モーター容量(kw) 0.1・0.2・0.4・0.75 0.1・0.2・0.4・0.75 0.1・0.2・0.4・0.75
電源 AC200V三相 AC200V三相 AC200V三相
図面データ
ダウンロード
AMC-CS384010S
(DXF)
AMC-CS574010S
(DXF)
AMC-CS604010S
(DXF)
AMC-CS384010S
(PDF)
AMC-CS574010S
(PDF)
AMC-CS604010S
(PDF)
↑もどる

AFL 駆動コンベヤ
AFLAFL-19/AFL-28/AFL-38/AFL-57/AFL-60

ローラ径の種類も豊富にあります。
大小の搬送物に対応できるコンベヤです。
仕様 (単位mm)
型式 AFL-19 AFL-28 AFL-38 AFL-57 AFL-60
駆動方式 平ベルト駆動 平ベルト駆動 平ベルト駆動 平ベルト駆動 平ベルト駆動
ローラ寸法
外径×肉厚×軸径
19.1×1.2×6
(メッキ付)
28.6×1.2×8
(メッキ付)
38.1×1.2×12
(メッキ付)
57.2×2.1×12
(メッキ付)
60.5×2.3×12
(メッキ付)
ローラ幅(W) 100~500
50とび
100~500
50とび
100~1,000
50とび
100~1,000
50とび
100~1,000
50とび
ローラピッチ(P) 25・40・50 40・50 50・75・100・150 75・100・150 75・100・150
フレーム寸法 [90×30×3.2 [90×30×3.2 [90×30×3.2 [90×30×3.2 [90×30×3.2
機長(L) max3,000 max3,000 max6,000 max6,000 max6,000
機幅 ローラ幅+75 ローラ幅+75 ローラ幅+75 ローラ幅+75 ローラ幅+75mm
機高(H) min450 min450 min450 min450 min450
搬送能力(kg/m) max10 max10 max50 max50 max50
モーター容量(kw) 0.1・0.2・0.4 0.1・0.2・0.4 0.1・0.2・0.4 0.1・0.2・0.4 0.1・0.2・0.4
電源 AC200V三相 AC200V三相 AC200V三相 AC200V三相 AC200V三相
製品・図面詳細
詳細へ
図面データ
ダウンロード
AFL-19 AFL-28 AFL-38 AFL-57 AFL-60
↑もどる

ABC 駆動コンベヤ
ABC-1/ABC-2

小さな搬送物、不安定な形状の搬送物に最適なベルトコンベヤ。
仕様 (単位mm)
型式 ABC-1 ABC-2
ベルト 樹脂製ベルト×2P 樹脂製ベルト×2P
ベルト幅 300~600 50とび 300~600 50とび
フレーム寸法 [90×30×3.2 [90×30×3.2
機長(L) 1,200~20,000 4,000~15,000
機幅 ベルト幅+125(205) ベルト幅+125(205)
機高(H) min450 min450
搬送能力(kg/m) 50 50
モーター容量(kw) 0.1・0.2・0.4・0.75・1.5 0.2・0.4・0.75・1.5
電源 AC200V三相 AC200V三相
製品・図面詳細
詳細へ
図面データ
ダウンロード

↑もどる

その他 駆動コンベヤ
ATT1ATT1

駆動部内蔵型でコンパクトなターンテーブル。
仕様 (単位mm)
型式 ATT1
テーブル寸法 D 1,000・1,200・1,500・2,000
テーブル寸法 D" 440・536・680・920
駆動方法 ベルト駆動
機高 200
積載能力(kg) max500
モーター容量(W) 25・60・100(AC200V相当)
塗装色 ブライトイエロー(日塗工T25-80W)
搬送速度(m/min)
50/60Hz
V1:1.7/2.1 V2:2.6/3.1 V3:3.5/4.2 V4:4.2/5.0 V5:5.2/6.3
V6:6.5/7.8 V7:7.9/9.4 V8:9.8/11.8 V9:13.1/15.7 V10:15.7/18.8
製品・図面詳細
詳細へ
図面データ
ダウンロード
↑もどる



ATT2ATT2

機高85mmと低床化を実現。積載荷重1000kgであらゆる場面でお役に立てる超低床駆動ターンテーブルです。
仕様 (単位mm)
型式 ATT2
テーブル寸法 D 1,000・1,200・1,500・2,000
駆動方法 チェン駆動
機高 85
積載能力(kg) max1000
モーター容量(W) V1~V3/0.2kw  V4~V6/0.4kw   V7~V8/0.75kw
塗装色 ブライトイエロー(日塗工 T25-80W)
搬送速度(m/min)
50/60Hz
V1:2.8/3.4 V2:3.5/4.2 V3:4.7/5.7 V4:5.7/6.8 V5:7.1/8.5
V6:9.4/11.3 V7:11.3/13.6 V8:14.2/17.0
製品・図面詳細
詳細へ
図面データ
ダウンロード
※速度が速い場合はスロースタート、スローダウン制御をして下さい。
※速度は外周速度です。
↑もどる



ARF1ARF1

ARF1型リフト装置はコンパクトで、組立ラインに最適です。
仕様 (単位mm)
型式 ARF1
昇降高さ(H) 250~1,500
アーム長さ(E) max900
積載荷重(kg) max75(搬送物+コンベヤ)
モーター出力(kW) 0.1・0.2・0.4(ブレーキ付・AC200V三相)
昇降速度 50/60Hz V1:1.8/2.2 V2:2.7/3.3 V3:3.4/4.1 V4:4.6/5.5 V5:5.5/6.6
V6:6.9/8.3 V7:9.2/11 V8:11/13.2 V9:13.7/16.5 V10:18.3/21
製品・図面詳細
詳細へ
図面データ
ダウンロード
※速度が速い場合はスロースタート、スローダウン制御をして下さい。
↑もどる



ARF2ARF2

ARF2型リフト装置はコンパクトで、組立ラインに最適です。
仕様 (単位mm)
型式 ARF2
昇降高さ(H) 200~1,700
アーム長さ(E) max900
積載荷重(kg) max150(搬送物+コンベヤ)
モーター出力(kW) V1:0.2、V2~V3:0.4、
V4~V5:0.75、V6~V8:1.5
(ブレーキ付・AC200V三相)
昇降速度 50/60Hz V1:2.6/3.1 V2:5.2/6.1 V3:6.5/7.8 V4:10.4/12.5  V5:13.0/15.6 V6:17.3/20.8 V7:20.8/25.0 V8:26.0/31.0
製品・図面詳細
詳細へ
図面データ
ダウンロード
※速度が速い場合はスロースタート、スローダウン制御をして下さい。
↑もどる



ARF3ARF3

ARF3型リフト装置はコンパクトで、組立ラインに最適です。
仕様 (単位mm)
型式 ARF3
昇降高さ(H) 240~1,740
アーム長さ(E) max1025
積載荷重(kg) max400(搬送物+コンベヤ)
モーター出力(kW) V1~V2:0.75、V3~V5:1.5、V6~V8:2.2
(ブレーキ付・AC200V三相)
昇降速度 50/60Hz V1:2.8/3.4 V2:3.4/4.1 V3:4.2/5.1 V4:5.7/6.8
V5:6.8/8.1 V6:8.5/10.2 V7:11.3/13.6 V8:13.5/16.3
製品・図面詳細
詳細へ
図面データ
ダウンロード
※速度が速い場合はスロースタート、スローダウン制御をして下さい。
↑もどる



ATB1ATB1

低床型でラインのプランニングがしやすいトラバーサーです。
仕様 (単位mm)
型式 ATB1
機長(L) 920~1500 機幅 870~2,500
搬送能力(㎏/m) max1700 搬送速度(m/min)
50/60Hz
V1:1.7/2 V2:3.3/4
V3:5/6 V4:6.7/8
V5:8.3/10 V6:10/12
V7:12.5/15 V8:16.7/20
V9:20.8/25 V10:25/30
モーター容量(kw) 0.1・0.2・0.4kw(ブレーキ付) 電源 AC200V三相
製品・図面詳細
詳細へ 図面データ
ダウンロード

↑もどる



AST-1AST1

取付が簡単なストッパー装置を標準化いたしました。
仕様 (単位mm)
型式 AST1
製品・図面詳細
詳細へ 図面データ
ダウンロード

↑もどる



ATM1ATM1

いろいろな仕様にお応えできる、一歩進んだ移載装置です。
仕様 (単位mm)
型式 ATM1
機長(L) 295~995 50とび
モーター容量(kw) 60W 90W
搬送速度(m/min)
50/60Hz
V1:2.3/2.7 V2:2.9/3.4 V3:4.6/5.5
V4:7.6/9.1 V5:9.1/11 V6:11.4/13.7
V7:15.2/18.3 V8:17.8/21.3 V9:22.9/27.4
V10:28.6/34.3
搬送能力(㎏/m) max40
電源 AC200V三相
製品・図面詳細
詳細へ
図面データ
ダウンロード
↑もどる



APM1APM1

シンプルな構造で使いやすいプッシャー装置です。
仕様 (単位mm)
型式 APM1
ローラ幅(W) 300~800 押しプレート長(L) 230~800
(45幅FBユニクロメッキ付)
搬送能力(㎏/m) max35
製品・図面詳細
詳細へ 図面データ
ダウンロード

↑もどる



ADB1ATF1

ATF1型トラフィックコントローラは、先に到着したワークを優先して搬送し、ワーク同士の干渉を防ぐ装置です。
仕様 (単位mm)
型式 ATF1
ローラ幅(W) 300~800 50とび
合流角度 30º  60º  90º
製品・図面詳細
- 図面データ
ダウンロード
-
↑もどる



ADB1ATR1

ATR1型ターンローラは合流・分岐箇所でのワークの流れをスムーズにするローラです。
仕様 (単位mm)
型式 ATR1
ローラ径(¢) 150 200
製品・図面詳細
- 図面データ
ダウンロード
-
