Type90-RⅠ ベルゴッチ(ミニベルト)
Type90-RⅠローラエッジモデル
(センタードライブ)
Type90-RⅠ

ベルトの両端にφ26のローラを使用。ベルト幅は最大1,000mmまで製作可能、乗り継ぎのむつかしい重くて小さな搬送物もスムーズに大量運搬できます。

型式の選び方
型式の選び方

仕様
標準仕様 (単位 mm)
ベルト幅(公称) 200 300 400 500 600 700 800 900 1,000
機 幅 300 400 500 600 700 800 900 1,000 1,100
機 長 1,000 │ 2,000 │ 3,000 │ 4,000 │ 5,000 │ 6,000
図面データ
ダウンロード
T90-RⅠ  T90-RⅠ JSH

機 高 390
ベルト速度 定速  変速
搬送能力 搬送能力グラフ参照
モータ出力 100W、200W、400W
電 源 AC100V(単相)・AC200V(単相)・AC200V(三相)
ベルト(標準) ポリウレタンベルト(2プライ) (色:グリーン、食品規格適合、帯電防止処理)
オプション 脚、ガイド…他
※6mを超える機長の場合、中間テイクアップユニットが付きます。


ベルト速度
減速比 速度
記号
定速(m/min)
50/60Hz
速度
記号
変速(m/min)
50・60Hz
1/450 T1 1.1/1.3 H1 0.37~1.1/0.45~1.3
1/375 T2 1.4/1.6 H2 0.45~1.4/0.54~1.6
1/300 T3 1.7/2.0 H3 0.56~1.7/0.68~2.0
1/200 T4 2.6/3.1 H4 0.85~2.6/1.0~3.1
1/160 T5 3.2/3.8 H5 1.1~3.2/1.3~3.8
1/120 T6 4.3/5.1 H6 1.4~4.3/1.7~5.1
1/100 T7 5.1/6.1 H7 1.7~5.1/2.0~6.1
1/80 T8 6.4/7.7 H8 2.1~6.4/2.6~7.7
1/60 T9 8.5/10.2 H9 2.8~8.5/3.4~10.2
1/50 T10 10.2/12.2 H10 3.4~10.2/4.1~12.2
1/40 T11 12.8/15.3 H11 4.3~12.8/5.1~15.3
1/30 T12 17.0/20.4 H12 5.7~17.0/6.8~20.4
1/25 T13 20.4/24.5 H13 6.8~20.4/8.2~24.5
1/20 T14 25.5/30.6 H14 8.5~25.5/10.2~30.6
1/15 T15 34.0/40.8 H15 11.3~34.0/13.6~40.8
搬送能力グラフ(定速)
搬送能力グラフ(定速)
■グラフは水平分散荷重時の能力です。袋物の搬送は、40%以下の設定でご使用下さい。
■搬送能力は、諸条件で変動します。
■定速のベルト速度は、モータ回転数1500/1800rpm(50/60Hz)、ドライブプーリ径φ114.3、駆動効率95%で計算しております。
■正確な速度選定が必要な場合は、変速式をお薦めします。


(単位 mm)

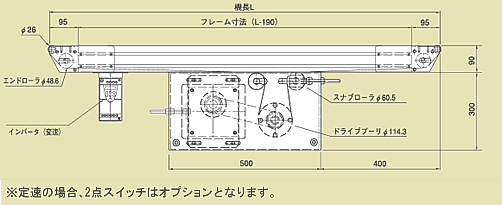

図面

図面
図面


オプション
脚  ・・・・・・・・・・・・・ Type90frame用が装着できます
ガイド・・・・・・・・・・・・・ 90フレーム用ガイドが装着できます
