 ローラエッジモデル
（センタードライブ）
Type60－RⅠ
小物搬送の乗り継ぎをスムーズに行います。標準仕様は片側ローラエッジになります。 |

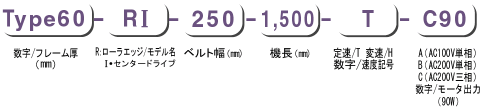

| 型式の選び方 |
 |
|
| 標準仕様 |
（単位 mm） |
| ベルト幅(公称) |
200 |
250 |
300 |
400 |
500 |
600 |
| 機 幅 |
280 |
330 |
380 |
480 |
580 |
680 |
| 機 長 |
1,000 │ 1,500 │ 2,000 │ 2,500 │ 3,000 |
図面データ
ダウンロード |
T60-RⅠ T60-RⅠ CSH |
| 機 高 |
195 |
| ベルト速度 |
定速 変速 |
| 搬送能力 |
15㎏/台（水平分散荷重時） |
| モータ出力 |
90W |
| 電 源 |
AC100V（単相）・AC200V（単相）・AC200V（三相） |
| ベルト（標準） |
ポリウレタンベルト
（色:グリーン、食品規格適合、帯電防止処理） |
| オプション |
脚、ガイド…他 |
|
| ※ベルト幅の実寸は上記公称ベルト幅より10mm狭くなります。 |
| ベルト速度 |
|
| 減速比 |
速度
記号 |
定速(m/min)
50/60Hz |
速度
記号 |
変速(m/min)
50・60Hz |
| 1/180 |
T1 |
2.0/2.5 |
H1 |
0.14～2.7 |
| 1/150 |
T2 |
2.5/2.9 |
H2 |
0.16～3.3 |
| 1/120 |
T3 |
3.1/3.7 |
H3 |
0.20～4.1 |
| 1/100 |
T4 |
3.7/4.4 |
H4 |
0.25～4.9 |
| 1/90 |
T5 |
4.1/4.9 |
H5 |
0.27～5.5 |
| 1/75 |
T6 |
4.9/5.9 |
H6 |
0.33～6.5 |
| 1/60 |
T7 |
6.1/7.4 |
H7 |
0.41～8.2 |
| 1/50 |
T8 |
7.4/8.8 |
H8 |
0.49～9.8 |
| 1/36 |
T9 |
10.2/12.3 |
H9 |
0.68～13.6 |
| 1/30 |
T10 |
12.3/14.7 |
H10 |
0.82～16.4 |
| 1/25 |
T11 |
14.7/17.7 |
H11 |
0.95～19.6 |
| 1/18 |
T12 |
20.5/24.6 |
H12 |
1.36～27.3 |
| 1/15 |
T13 |
24.6/29.5 |
H13 |
1.64～32.7 |
■定速のベルト速度は、モータ回転数1500/1800rpm（50/60Hz)、ドライブプーリ径φ82.3、駆動効率95％で計算しております。
■変速のベルト速度は、モータ回転数2000rpm(50・60Hz)、ドライブプーリ径φ82.3、駆動効率95％で計算しております。
■正確な速度選定が必要な場合は、変速式をお薦めします。 |
|

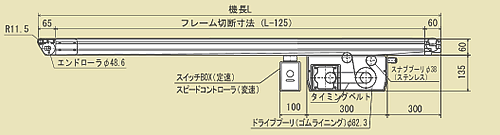

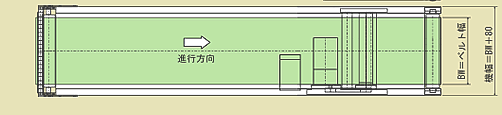

（単位 mm）
|
|
 |
A部・M6ナット溝
B部・M8ナット溝 |
| オプション |
| 脚 ・・・・・・・・・・・・・ Type60frame用 |
| ガイド・・・・・・・・・・・・・ 60フレーム用ガイドが装着できます |
|
|
|
