スチール製 ローラコンベヤ(Sシリーズ) グラビティローラコンベヤ

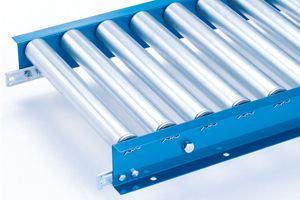

スチール製 ローラコンベヤ(Sシリーズ) S-4214P/S-4814P/S-5714P
特徴
[ S-4214P ]
1) ローラ径φ42.7、ローラピッチ(中心間隔)最小50Pです。
2) ローラ巾(呼寸)は90W~790Wの定寸が標準です。
フリーサイズ(中間サイズ)は、製作不可です。
3) 標準機長は4種類あります。標準外の機長を希望される場合は、ご相談下さい。

[ S-4814P ]
1) ローラ径φ48.6、ローラピッチ(中心間隔)最小50Pです。
2) ローラ巾(呼寸)は90W~790Wの定寸が標準です。
フリーサイズ(中間サイズ)は、製作不可です。
3) は上記と同じです。

[ S-5714P ]
1) ローラ径φ57.2、ローラピッチ(中心間隔)最小75Pです。
2) ローラ巾(呼寸)は90W~990Wの定寸が標準です。
フリーサイズ(中間サイズ)は、製作不可です。
3) は上記と同じです。
S-4814P

注1:50P以下の組付け品は、針金止めになります。
注2:ローラピッチが計算上割り切れない場合は相当ピッチになります。
注3:連結板(コンベヤ間の連結部材)は必要時別途指示願います。


仕様
[ S-4214P ]
図面

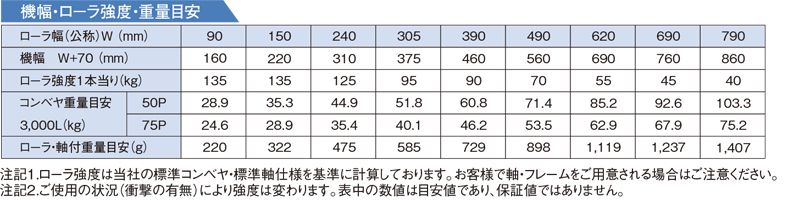

機巾・強度・重量
ローラ巾 W (mm) 90 150 240 305 390 490 620 690 790
フレーム内巾W+10 (mm) 100 160 250 315 400 500 630 700 800
機   巾 W+70 (mm) 160 220 310 375 460 560 690 760 860
ローラ強度 (Kg) 135 135 125 95 90 70 55 45 40
コンベヤ重量目安
3,000L (Kg)
50P 38.7 41.0 52.3 63.3 72.2 82.3 102.2 114.7 125.2
75P 28.3 32.6 40.3 47.8 53.8 60.9 74.0 82.7 89.9
図面データダウンロード S-4214P
※ローラ強度の数値は静止荷重であり、衝撃度により70%~30%で考えます。

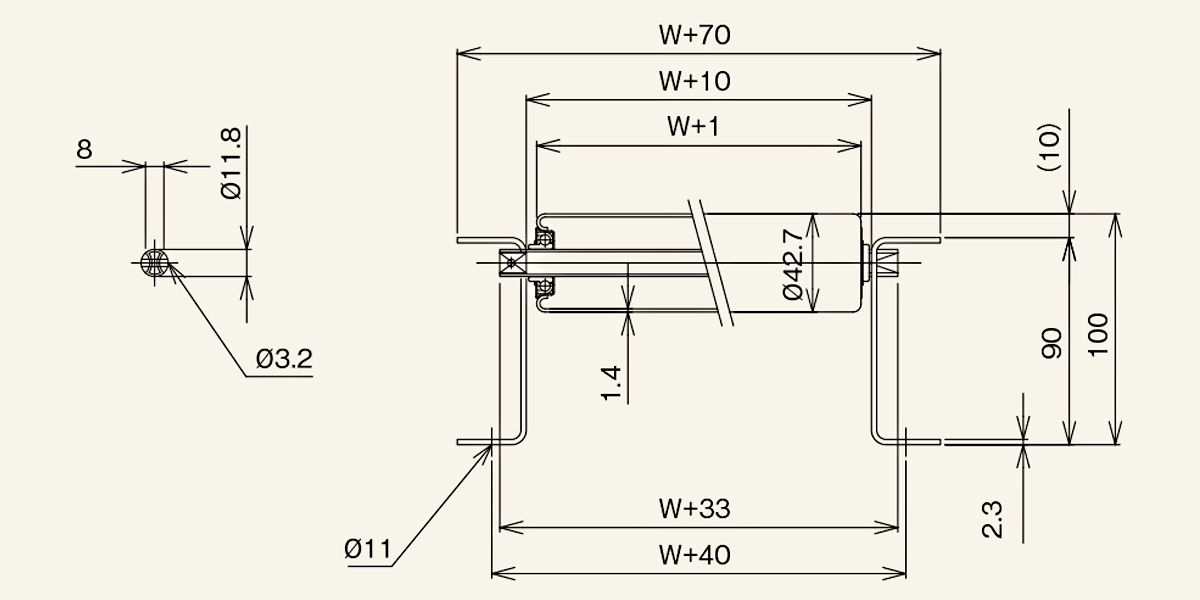

ローラコンベヤ寸法 (単位:mm)
フレーム寸法
I×K×t
[ 90×30×2.3
コンベヤ機高 H 100
標準機長 L 1,000 ・ 1,500 ・ 2,000 ・ 3,000
ローラ間隔 P 50 ・ 75 ・ 100 ・ 150
カーブ R 内900R

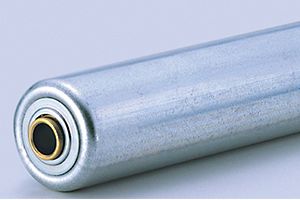

ローラ単品寸法 (単位:mm)
ローラ寸法
D×t×d
φ42.7×1.4×φ12用
メッキ付
ローラ巾 W 製作範囲 上記参照
ベアリング
(組付けタイプ)
プレスベアリング
(カール用)
軸・軸の長さ
W(呼寸)+33
φ12用パイプ
両ツブシ片ピン穴加工
(メッキナシ)
※定寸とは、ローラ巾(呼寸)Wが上記寸法のことをいいます。
※カールとは、ローラ用パイプの両端を⊂状に加工されたものです。

もどる

[ S-4814P ]
図面

機巾・強度・重量
ローラ巾 W (mm) 90 150 240 305 390 490 620 690 790
フレーム内巾W+10 (mm) 100 160 250 315 400 500 630 700 800
機   巾 W+70 (mm) 160 220 310 375 460 560 690 760 860
ローラ強度 (Kg) 145 140 140 105 100 80 60 50 45
コンベヤ重量目安
3,000L (Kg)
50P 40.2 48.7 65.9 74.5 91.5 108.5 127.0 142.5 159.7
75P 28.5 33.1 41.9 46.0 54.2 62.5 72.5 79.2 86.6
図面データダウンロード S-4814P
※ローラ強度の数値は静止荷重であり、衝撃度により70%~30%で考えます。

ローラコンベヤ寸法 (単位:mm)
フレーム寸法
I×K×t
[ 90×30×2.3
コンベヤ機高 H 95.5
標準機長 L 1,000 ・ 1,500 ・ 2,000 ・ 3,000
ローラ間隔 P 50 ・ 75 ・ 100 ・ 150
カーブ R 内900R

ローラ単品寸法 (単位:mm)
ローラ寸法
D×t×d
φ48.6×1.6×φ12用
メッキ付
ローラ巾 W 製作範囲 上記参照
ベアリング
(組付けタイプ)
プレスベアリング
(カール用)
軸・軸の長さ
W(呼寸)+33
φ12用パイプ
両ツブシ片ピン穴加工
(メッキナシ)
※定寸とは、ローラ巾(呼寸)Wが上記寸法のことをいいます。
※カールとは、ローラ用パイプの両端を⊂状に加工されたものです。

もどる

[ S-5714P ]
図面

機巾・強度・重量
ローラ巾 W (mm) 90 150 240 305 390 490 620 690 790 890 990
フレーム内巾W+10 (mm) 100 160 250 315 400 500 630 700 800 900 1000
機   巾 W+70 (mm) 160 220 310 375 460 560 690 760 860 960 1060
ローラ強度 (Kg) 175 170 155 130 110 90 70 65 55 45 40
コンベヤ重量目安
3,000L (Kg)
75P 38.8 44.4 55.4 60.8 71.7 82.1 93.7 104.7 115.7 126.1 136.8
100P 33.0 38.0 47.3 51.5 60.0 68.4 78.9 85.4 91.9 100.3 108.7
図面データダウンロード S-5714P
※ローラ強度の数値は静止荷重であり、衝撃度により70%~30%で考えます。

ローラコンベヤ寸法 (単位:mm)
フレーム寸法
I×K×t
[ 90×30×2.3
コンベヤ機高 H 100
標準機長 L 1,000 ・ 1,500 ・ 2,000 ・ 3,000
ローラ間隔 P 75 ・ 100 ・ 150
カーブ R 内900R

ローラ単品寸法 (単位:mm)
ローラ寸法
D×t×d
φ57.2×1.4×φ12用
メッキ付
ローラ巾 W 製作範囲 上記参照
ベアリング
(組付けタイプ)
プレスベアリング
(カール用)
軸・軸の長さ
W(呼寸)+33
φ12用パイプ
両ツブシ片ピン穴加工
(メッキナシ)
※定寸とは、ローラ巾(呼寸)Wが上記寸法のことをいいます。
※カールとは、ローラ用パイプの両端を⊂状に加工されたものです。

もどる


■ご注文の際には、名称記号・寸法仕様・塗装色・台数をご連絡下さい。
【例】 1 2 3 4 5 6   1~6を
ご連絡下さい。
(標準の場合)
1.ストレートの場合 S-5714P
名称記号
3000L
L:機長
× 490W
W:ローラ巾
× 75P
P:ローラ間隔
スーパー
ブルー
塗装色
台数

  1 2 3 4 5 6 7 1~7を
ご連絡下さい。
(標準の場合)
2.カーブの場合 S-5714P
名称記号
内900R
R:カーブ内R
× 490W
W:ローラ巾
× 75P
P:ローラ間隔
× 90°
θ:カーブ角度
スーパー
ブルー
塗装色
台数

  1 2 3 4       1~4を
ご連絡下さい。
(標準の場合)
3.ローラ単品
・軸付の場合
S-5714P
名称記号
490W
W:ローラ巾
軸付
軸の有無
本数

  1 2 3 4       1~4を
ご連絡下さい。
(標準の場合)
4.ローラ単品
・軸ナシの場合
S-5714P
名称記号
490W
W:ローラ巾
軸ナシ
軸の有無
本数

5.その他 ・スーパーブルーとは :マンセル国際標準色 4PB 5/8 近似色です。)
・希望される色(指定色)の場合は、日本塗料工業会の色票番号にてご連絡下さい。
 (マンセル国際標準色でご指示される場合は、近似色になります。)
・ローラ間隔:P
  ストレートの場合:標準品でもピッチPで割り切れない場合は、ピッチP相当になります。
 カーブの場合:ローラ巾中心の間隔を言いますが、ピッチP相当になります。
・カーブ角度:θ 90°が標準:他 60°、45°、30°も製作いたします。
注:中心間隔Pを決めた場合、内R側のローラ外径によりローラどうしの衝突が考えられますので、ご注意下さい。
・ローラ単品・軸付の場合 Rピン(軸固定用部材)付です。松葉ピンともいいます。
