TOP > 製品情報 > 搬送システム製品 > グラビティローラコンベヤ > ステンレス製 ローラコンベヤ(Mシリーズ)
製品情報 > 搬送システム製品

ステンレス製 ローラコンベヤ(Mシリーズ) グラビティローラコンベヤ

ステンレス製 ローラコンベヤ(Mシリーズ) RS-1010/HG-RS1210
特徴
[ RS-1010 (新製品) ]
1) ローラ径φ10.0、ローラピッチ(中心間隔)最小12.4Pです。
2) ローラ巾(呼寸)は50W~200Wの50mmトビが標準です。フリーサイズ(中間サイズ)製作不可。
3) 標準機長は2種類あります。
標準外の機長を希望される場合は、ご相談下さい。
RS-1010 (新製品)

注1:50P以下の組付け品は、針金止めになります。
注2:ローラピッチが計算上割り切れない場合は相当ピッチになります。
注3:連結板(コンベヤ間の連結部材)は必要時別途指示願います。
[ HG-RS1210 ]
1) ローラ径φ12.0、ローラピッチ(中心間隔)最小15Pです。
2) ローラ巾(呼寸)は100W~400Wの50mmトビが標準です。フリーサイズ(中間サイズ)も製作できます。
3) 標準機長は3種類あります。
標準外の機長を希望される場合は、ご相談下さい。


仕様
[ RS-1010 (新製品) ]

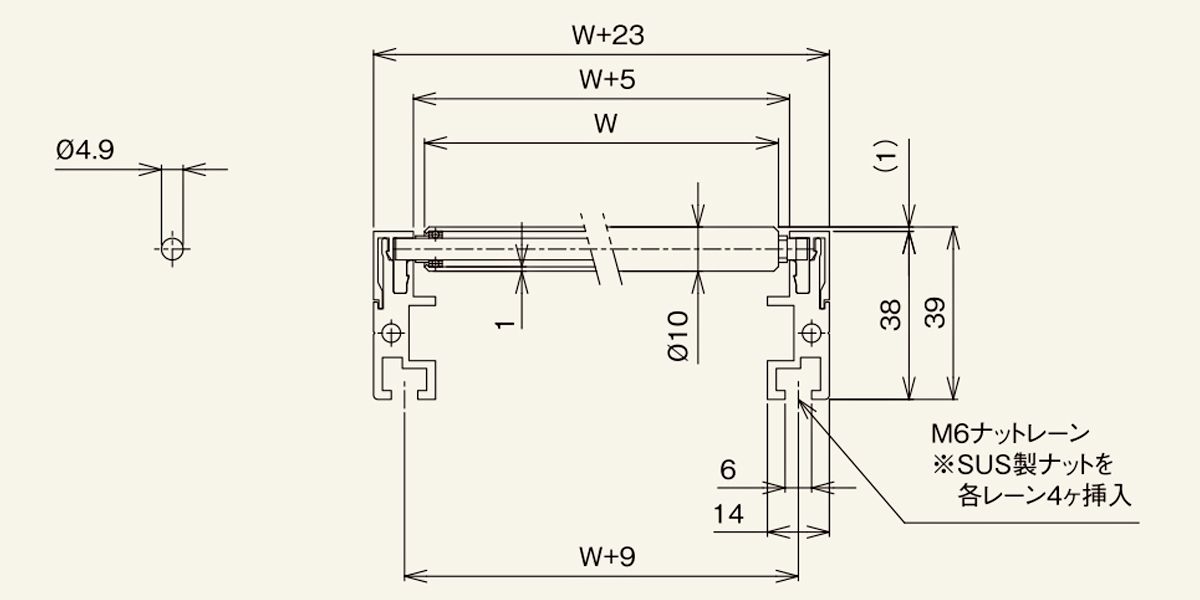

図面

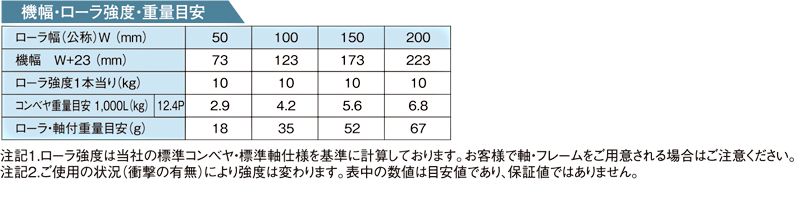

機巾・強度・重量
ローラ巾 W (mm) 50 100 150 200
機   巾 W+23 (mm) 73 123 173 223
ローラ強度 (Kg) 10 10 10 10
コンベヤ重量目安
1,000L (Kg)
(12P) 2.9 4.2 5.6 6.8

ローラ・軸付重量目安 (g) 18 35 52 67
図面データダウンロード RS-1010
※ローラ強度の数値は静止荷重であり、衝撃度により70%~30%で考えます。

ローラコンベヤ寸法 (単位:mm)
フレーム寸法
I×K×t
□ 38×14(9) (アルミ)
コンベヤ機高 H 39
標準機長 L 500 ・ 1,000(実寸996)
ローラ間隔 P 12.4
カーブ R

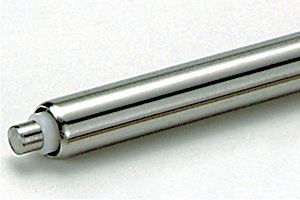

ローラ単品寸法 (単位:mm)
ローラ寸法
D×t×d
φ10.0×1.0×φ5用 (SUS)
ローラ巾 W 製作範囲 50~200
50とび
ベアリング
(組付けタイプ)
規格ベアリングSUS (カシメ用)
軸・軸の長さ
W(呼寸)+19
φ5用丸棒
切りパナシ加工 (SUS)
※50トビとは、ローラ巾(呼寸)Wが50~200までの間で50mm巾間隔で製作できることをいいます。
※カシメとは、ローラ用パイプの両端をへ状に加工することです。

もどる

[ HG-RS1210 ]
図面

機巾・強度・重量
ローラ巾 W (mm) 100 200 300 400
機   巾 W+45 (mm) 145 245 345 445
ローラ強度 (Kg) 22 18 12 10
コンベヤ重量目安
1,000L (Kg)
(15P) 5.5 8.9 12.2 15.6
(20P) 4.5 7.0 9.6 12.2
ローラ・軸付重量目安 (g) 60 107 154 201
図面データダウンロード HG-RS1210
※ローラ強度の数値は静止荷重であり、衝撃度により70%~30%で考えます。

ローラコンベヤ寸法 (単位:mm)
フレーム寸法
I×K×t
L 20×15×2.0 (SUS)
コンベヤ機高 H 21
標準機長 L 500 ・ 1,000
ローラ間隔 P 15 ・ 20 ・ 25 ・ 30
カーブ R

ローラ単品寸法 (単位:mm)
ローラ寸法
D×t×d
φ12.0×1.0×φ5用 (SUS)
ローラ巾 W 製作範囲 100~400
フリーサイズ 製作可
ベアリング
(組付けタイプ)
高品質削り出しベアリングSUS(カシメ用)
軸・軸の長さ
W(呼寸)+35
φ5用丸棒
両ピン穴加工 (SUS)
※フリーサイズとは、ローラ巾(呼寸)Wが50トビ以外でも製作できることをいいます。
※カシメとは、ローラ用パイプの両端をへ状に加工することです。

もどる


■ご注文の際には、名称記号・寸法仕様・塗装色・台数をご連絡下さい。
【例】 1 2 3 4 5 6   1~4・6を
ご連絡下さい。
(標準の場合)
1.ストレートの場合 HG-RS1210
名称記号
1000L
L:機長
× 100W
W:ローラ巾
× 15P
P:ローラ間隔
台数


2.カーブの場合 ご相談下さい。

  1 2 3 4       1~4を
ご連絡下さい。
(標準の場合)
3.ローラ単品
・軸付の場合
HG-RS1210
名称記号
100W
W:ローラ巾
軸付
軸の有無
本数

  1 2 3 4       1~4を
ご連絡下さい。
(標準の場合)
4.ローラ単品
・軸ナシの場合
HG-RS1210
名称記号
100W
W:ローラ巾
軸ナシ
軸の有無
本数

5.その他 ・ローラ間隔:P
  ストレートの場合:標準品でもピッチPで割り切れない場合は、ピッチP相当になります。
 カーブの場合:ご相談下さい。
・カーブ角度:θ 90°が標準:―
・ローラ単品・軸付の場合 Rピン(軸固定用部材)付です。松葉ピンともいいます。

関連ページ 脚 ガイド ストッパー オプション   図面:HG-RS1210
