TOP > 製品情報 > 搬送システム製品 > グラビティローラコンベヤ > ステンレス製 ローラコンベヤ(Mシリーズ)
製品情報 > 搬送システム製品

ステンレス製 ローラコンベヤ(Mシリーズ) グラビティローラコンベヤ

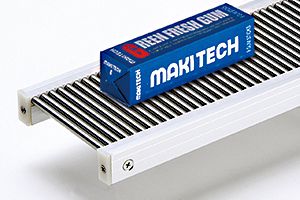

ステンレス製 ローラコンベヤ(Mシリーズ) RS-0700
特徴
[ RS-0700(新製品) ]
1) ローラ径φ6.8、ローラピッチ(中心間隔)最小8.5Pです。
2) ローラ巾(呼寸)は50W~200Wの50mmトビが標準です。
フリーサイズ(中間サイズ)製作不可。
3) 機長は最小91~最大983.5(42.5×ブロック数+6)
4) 耐久性に優れたローラと軸の一体構造で、材質はSUS303
5) 特殊軸受けの開発(ベアリング球は炭素鋼球)
RS-0700
注1:オーバーハング搬送(ローラ幅より大きな搬送物の搬送)はできません。
注2:外輪ケース42.5mmとローラ5本にて 1ブロックとなります。
注3:連結板(コンベヤ間の連結部材)は ございません。
注4:お客様にてコンベヤを分解しますとローラ、ベアリング等がバラバラになりますので分解しないでください。

仕様
[RS-0700(新製品)]

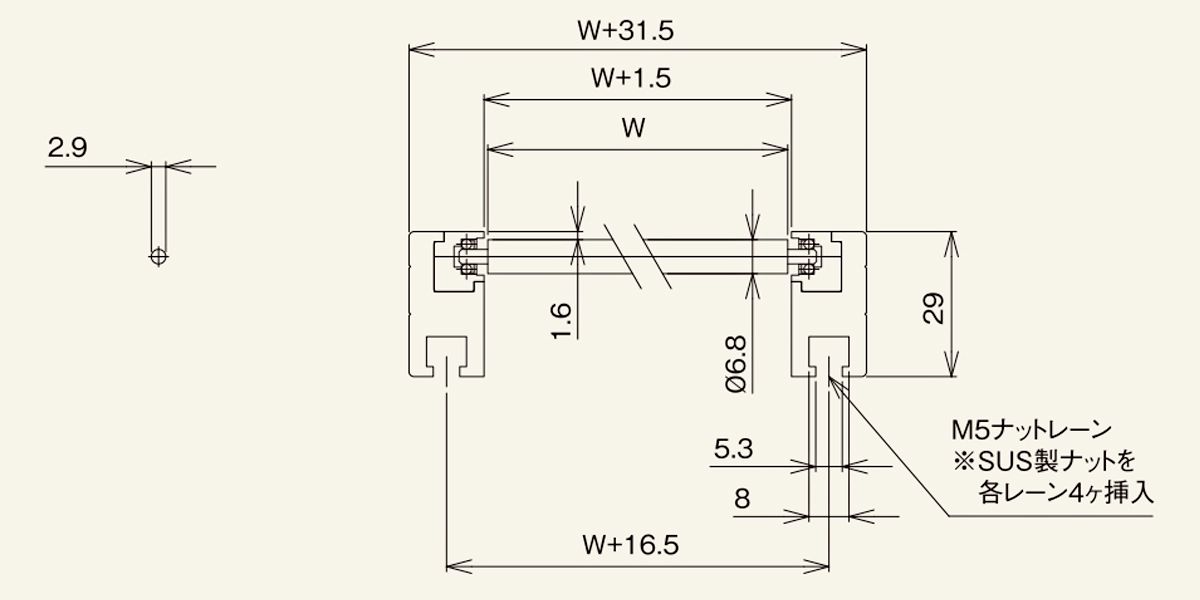

図面

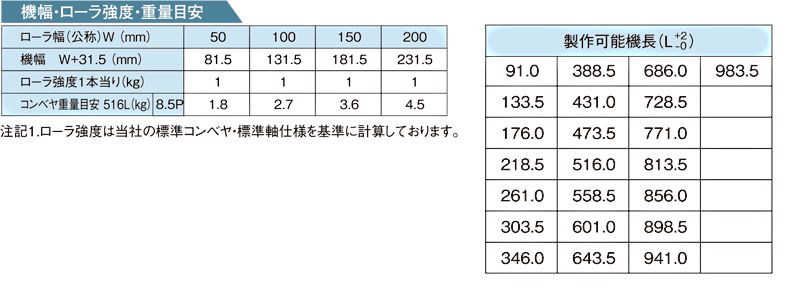

機巾・強度・重量
ローラ巾 W (mm) 50 100 150 200
機   巾 W+23 (mm) 81.5 131.5 181.5 231.5
ローラ強度 (Kg) 1 1 1 1
コンベヤ重量目安
516L (Kg)
(8.5P) 1.8 2.7 3.6 4.5

図面データダウンロード RS-0700
※ローラ強度の数値は静止荷重であり、衝撃度により70%~30%で考えます。

ローラコンベヤ寸法 (単位:mm)
フレーム寸法
I×K×t
□ 29×15 (アルミ)
コンベヤ機高 H 29 (注)ローラ上面27.4
標準機長 最小91~最大983.5
(42.5×ブロック数+6)
ローラ間隔 P 8.5
カーブ R

ローラ単品寸法 (単位:mm)
ローラ寸法
D×t×d
φ6.8 丸棒削り出し (SUS)
ローラ巾 W 製作範囲 50~200
50とび
ベアリング
特殊軸受け(炭素鋼球)
ローラと一体構造
※50トビとは、ローラ巾(呼寸)Wが50~200までの間で50mm巾間隔で製作できることをいいます。

もどる


■ご注文の際には、名称記号・寸法仕様・塗装色・台数をご連絡下さい。
【例】 1 2 3 4 5 6   1~4・6を
ご連絡下さい。
(標準の場合)
1.ストレートの場合 RS-0700
名称記号
516L
L:機長
× 100W
W:ローラ巾
× 8.5P
P:ローラ間隔
台数


2.カーブの場合 ご相談下さい。


3.ローラ単品
・軸ナシの場合
ご相談下さい。

4.その他 ・ローラ間隔:P
  ストレートの場合:標準品でもピッチPで割り切れない場合は、ピッチP相当になります。
 カーブの場合:ご相談下さい。
・カーブ角度:θ 90°が標準:―

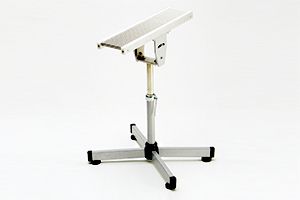

関連ページ 脚 ガイド ストッパー オプション   図面:RS0700
